Замена материнской платы Pioneer A1 XW-SMA1-K
Если вы столкнулись с материнской платой этого динамика, выполните следующие шаги для её разборки.
Шаг 1

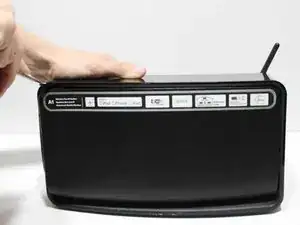

Используйте лопатку, чтобы снять сетчатую переднюю панель.
Шаг 2

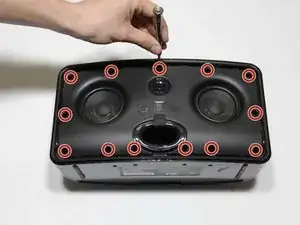

Используйте крестовую отвертку #1, чтобы удалить тринадцать винтов длиной 12 мм в корпусе динамика.
Удалите четыре винта в нижней части устройства.

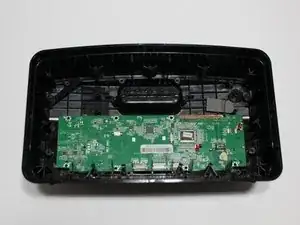

Снимите корпус динамика, потянув его вертикально вверх, открывая доступ к материнской плате.
Шаг 3

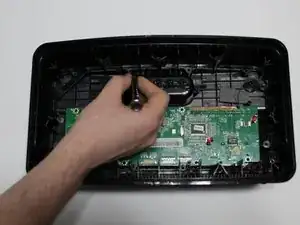

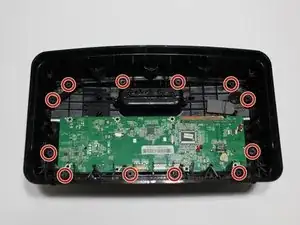

Используйте крестовую отвертку #1, чтобы удалить двенадцать винтов длиной 12 мм из средней части корпуса.

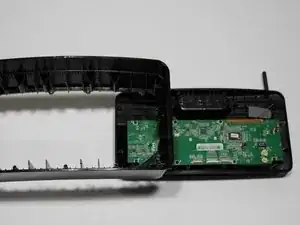

Снимите среднюю часть корпуса, потянув её вверх и вертикально.
Шаг 4

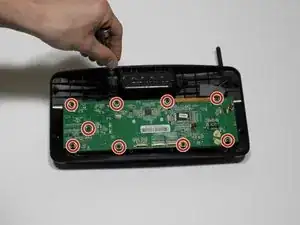

Используйте крестовую отвертку #1, чтобы удалить девять винтов длиной 12 мм с материнской платы.
Переверните материнскую плату.

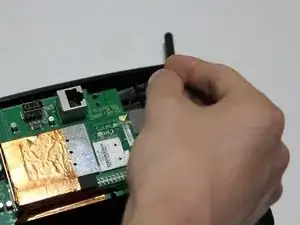

Удалите материнскую плату, отсоединив антенну.
Шаг 5

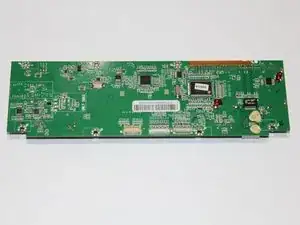

Удалите материнскую плату из динамика.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
