Разборка мультимедийного Bluetooth сабвуфера/усилителя Headrush 8044069

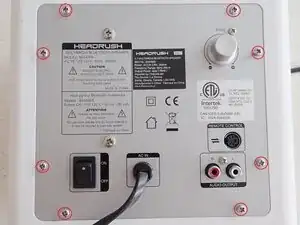

Поверните сабвуфер так, чтобы был виден передний металлический щиток платного усилителя. Отверткой Phillips №2 снимите 8 винтов по периметру щитка платного усилителя.

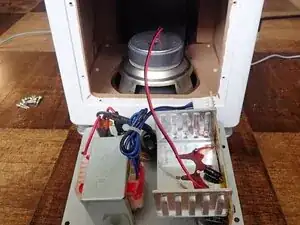

ОСТОРОЖНО и бережно потяните платный усилитель на себя, пока не извлечёте его из корпуса. Делайте это аккуратно и медленно, чтобы не порвать и не повредить красный и чёрный динамиковые провода, идущие от головки сабвуфера к платному усилителю (в центре фото).

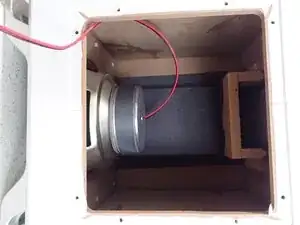

Внутренняя часть корпуса сабвуфера, показаны провода динамика к низкочастотному динамику и сам динамик.

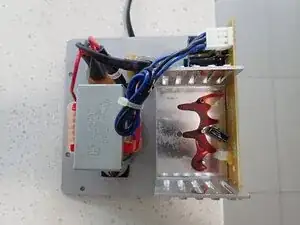

Вид сверху на платный усилитель, показаны трансформатор, радиатор, входы питания, разъём для низкочастотного динамика и конденсатор. Обратите внимание на маркировку трансформатора: вход 125V и выход 2x 12V @ 1.1A.

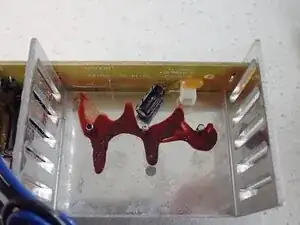

Крупный план радиатора усилителя, показаны разъём для низкочастотного динамика и конденсатор.

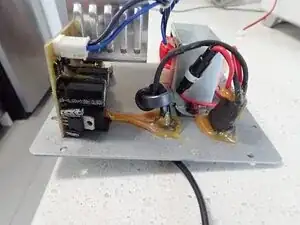

Вид сбоку усилителя, показаны трансформатор, стабилизатор напряжения LM7805, входы питания, то, что похоже на держатель предохранителя/предохранитель, и ферритовое кольцо.

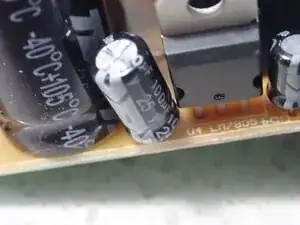

Крупный план стабилизатора напряжения LM7805 и расположенных рядом конденсаторов.

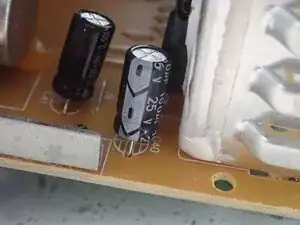

Крупный план двух конденсаторов рядом с регулятором громкости низких частот (POT).

Две пары (диодов?) рядом с разъёмом питания. Скорее всего это мостовой выпрямитель для преобразования 12V AC с выхода трансформатора в постоянный ток.

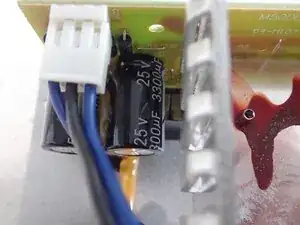

Пара конденсаторов рядом с разъёмом питания.

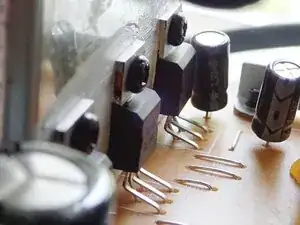

Компоненты за радиатором. Вероятно это операционные усилители.

Нижняя сторона печатной платы усилителя, показаны дорожки и обозначения деталей.
