Замена светодиодного модуля JBL Pulse 3

Положите JBL Pulse 3 на бок, как показано на фотографии.

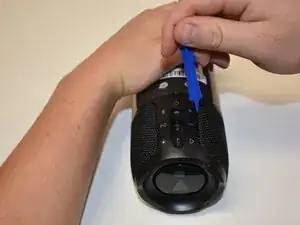

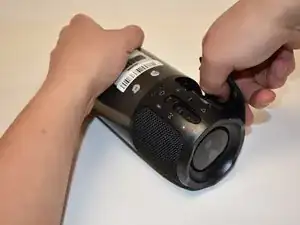

Используйте пластиковый инструмент для вскрытия, чтобы поддеть верхний правый угол решётки динамика. Для снятия решётки потребуется небольшое усилие.

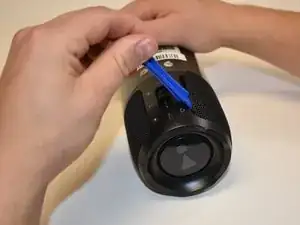

Повторите шаг 1 для нижнего правого угла решётки динамика.

После отщёлкивания правой стороны решётки поместите большой палец под решётку, как показано на фотографии.

Поднимите и потяните прямо наружу, чтобы снять решётку с крепящих штырей.

Повторите шаги 1–3 для левой стороны решётки динамика JBL Pulse 3. Теперь решётка динамика должна быть полностью снята с JBL Pulse 3.

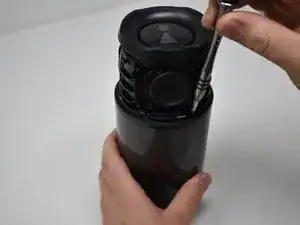

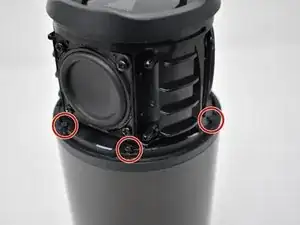

Используйте крестовую отвертку Phillips №00, чтобы удалить шесть чёрных винтов 6 мм на внутренней стороне верхней части нижнего сектора.

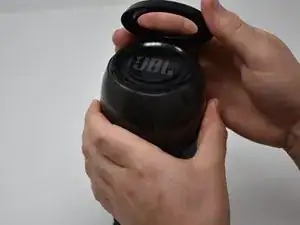

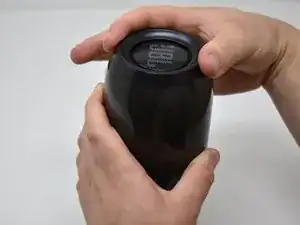

Поверните JBL Pulse 3 в вертикальное положение и открутите верхнее кольцо устройства. Для снятия этой части может потребоваться небольшое усилие и/или хлопчатобумажная ткань.

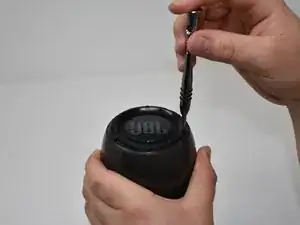

Уберите шесть винтов 5 мм на верхней части JBL Pulse 3 с помощью крестовой отвертки Phillips №0.

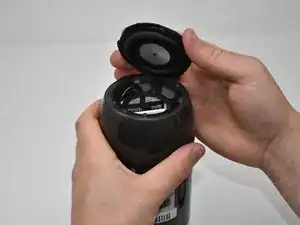

Снимите верхний диск JBL Pulse 3.

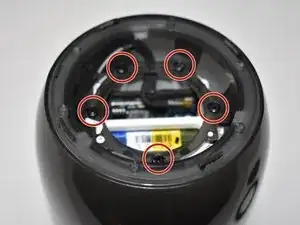

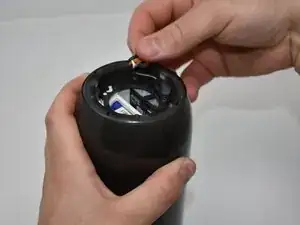

Удалите пять винтов 7 мм внутри JBL Pulse 3 с помощью крестовой отвертки Phillips №1.

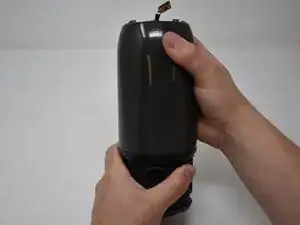

Осторожно снимите чёрную приклеенную электрическую проводку с внутренней стороны JBL Pulse 3.

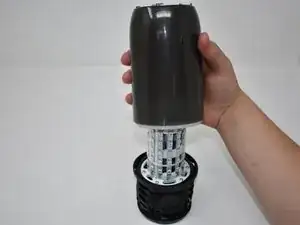

Поднимите верхнюю секцию JBL Pulse 3 вверх. Внешний корпус JBL Pulse 3 теперь должен быть снят.

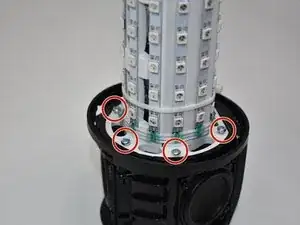

Используйте крестовую отвертку Phillips №2, чтобы удалить шесть винтов 11 мм, которые расположены по окружности основания светодиодного модуля.

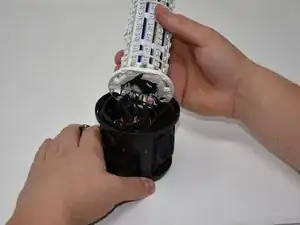

Снимите светодиодный модуль с основания JBL Pulse 3.

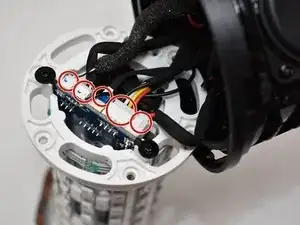

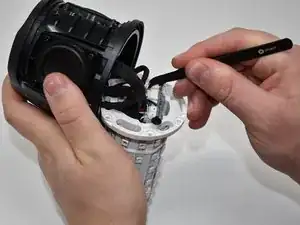

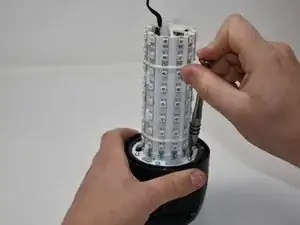

С помощью пинцета отсоедините пять разъёмов от светодиодного модуля.
