Замена батареи JBL Pulse 4
Ваши любимые мелодии внезапно оборвались? Характерное мерцание и затухание у вашей JBL Pulse 4, вероятно, указывают на умирающую батарею. Прежде чем отправлять колонку на электронную свалку, рассмотрите возможность простой замены аккумулятора. Это руководство проведет вас через процесс шаг за шагом, позволяя восстановить громкоговоритель и снова запустить музыку. С несколькими базовыми инструментами и небольшим количеством терпения вы продлите срок службы устройства и сэкономите на покупке новой колонки.
Шаг 1

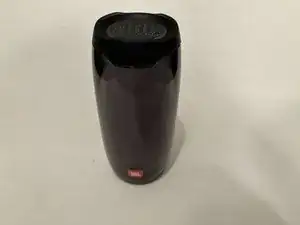

Выключите устройство перед началом любых работ по ремонту.
Удерживайте кнопку питания не менее 3 секунд, чтобы выключить устройство.
Шаг 2

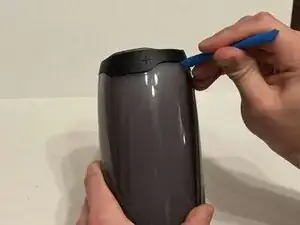

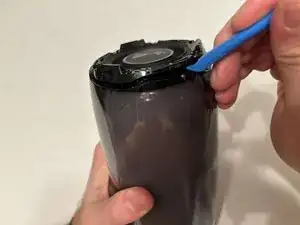

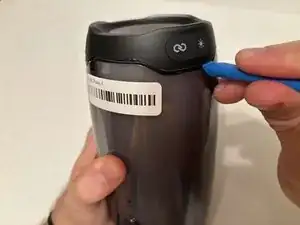

Снимите каждый резиновый торцевой колпак с помощью пластикового лопаточного инструмента.
Обходите каждый конец колонки, постепенно поддевая небольшие участки резинового колпака, пока не появится зазор со всех сторон.
Снимите верхнюю часть вручную.
Шаг 3

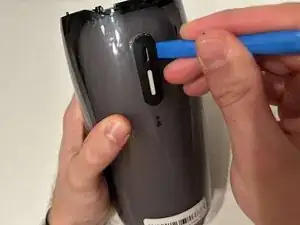

Снимите крышку порта зарядки с помощью пластикового лопаточного инструмента.

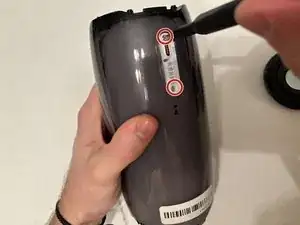

Выверните два винта Phillips #1 длиной 12,7 мм.

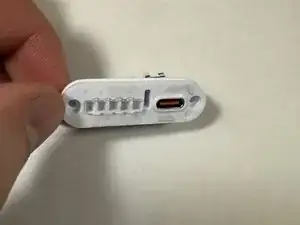

Снимите корпус разъема зарядки с корпуса устройства.
Шаг 4

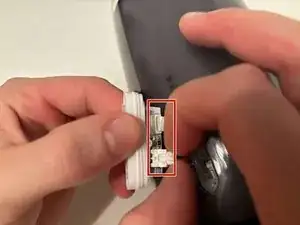

Отсоедините разъем порта зарядки, потянув коннектор от порта.
Отсоедините индикатор заряда батареи, потянув провод от светодиодов.
Шаг 5

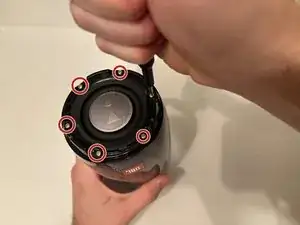

Выверните шесть винтов Phillips #1 длиной 8 мм с конца колонки с решеткой и надписью "JBL".
Снимите пластиковую деталь, из которой были выкручены 6 винтов.
Шаг 6

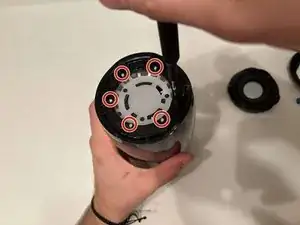

Выверните шесть винтов длиной 9,5 мм с помощью отвертки Phillips #1.
Шаг 7
Переверните колонку на другой конец.

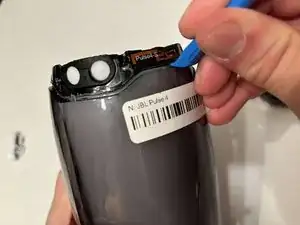

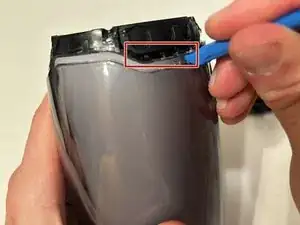

Используйте лопаточный инструмент, чтобы поддеть корпус колонки и внутренние компоненты.
Постепенно обходите весь этот конец колонки, медленно разъединяя две части.
Шаг 8
Корпус теперь полностью отделен от внутренних компонентов.
Теперь вы можете заменить внешнюю оболочку колонки.
Шаг 9
Положите колонку на стол кнопочной платой вниз.

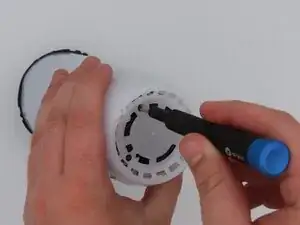

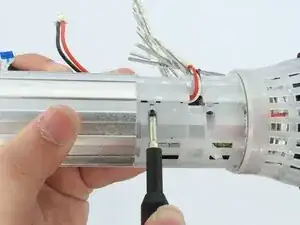

Выверните три черных винта длиной 5 мм с помощью отвертки Phillips #1.
Снимите белый корпус, оттянув его от кнопочной платы.
Шаг 10

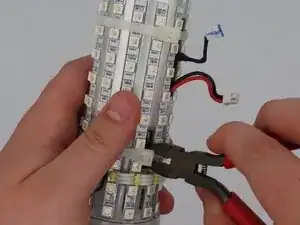

Отрежьте две стяжки с помощью резака для стяжек.
Шаг 11

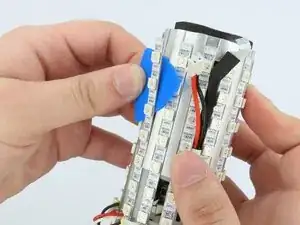

Отклейте каждую светодиодную ленту от колонки с помощью пластикового лопаточного инструмента iFixit.
Шаг 12

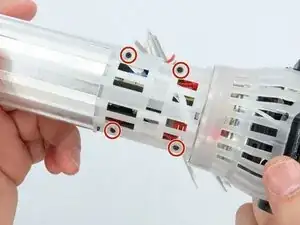

Выверните четыре черных винта длиной 5 мм с помощью отвертки Phillips #1.
Снимите белую пластиковую деталь, удерживаемую этими винтами.
Шаг 13

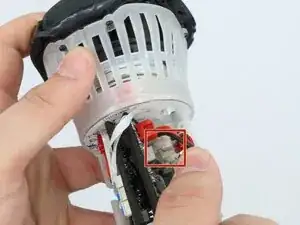

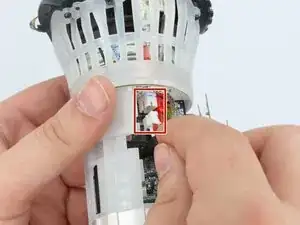

Отсоедините красно-белый кабель от белого разъема.
Шаг 14

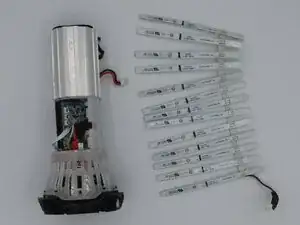

Снимите светодиодный модуль с колонки.
Шаг 15

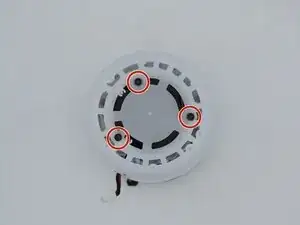

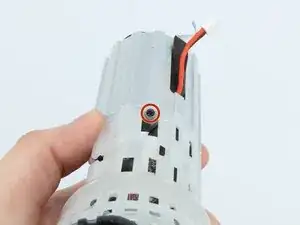

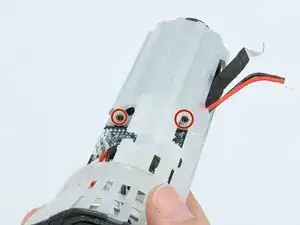

Выверните три черных винта длиной 5 мм с помощью отвертки Phillips #1.
Шаг 16

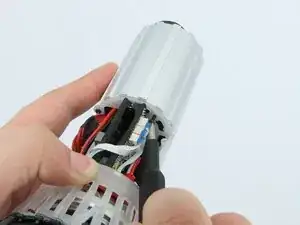

Отсоедините кабель, соединяющий батарею с материнской платой.
Шаг 17

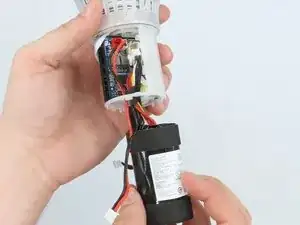

Выведите провод из центрального корпуса.
Выньте батарею из центрального корпуса.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
