Замена динамиков JBL Pulse
Это руководство показывает, как заменить динамик внутри устройства. Замена динамиков необходима только в том случае, если устройство воспроизводит искажённый звук или звук отсутствует.
Шаг 1
Используйте пластиковый инструмент для открытия, чтобы поддеть края круглой резиновой панели.
Шаг 2
Когда края ослабнут, полностью снимите резиновую панель кнопок.
При повторной сборке потребуется новая клеящая основа.
Шаг 3
Используйте пластиковый инструмент для открытия, чтобы поддеть плату кнопок, поднимая её края.
Шаг 4
Поднимите плату кнопок, чтобы открыть доступ к прикреплённому кабелю.
При повторной сборке потребуется новая клеящая основа.
Шаг 5
Оттяните чёрную деталь сверху разъёма от платы, чтобы ослабить, затем отсоедините кабель.
Шаг 6
Выверните четыре чёрных винта PH0 длиной 9 мм сверху и снизу устройства.
Снимите заглушку вручную.
Внешний корпус теперь можно снять.
Шаг 7
Снимите ленту вокруг кабелей в верхней части устройства.
Снимите кабели, поднимая чёрный фиксатор, затем вытянув кабель.
Шаг 8
Выверните по два чёрных винта PH0 длиной 9 мм с внешней стороны внутреннего корпуса с каждой стороны.
Шаг 9
Используйте металлическую лопатку, чтобы отщёлкнуть скобу, удерживающую корпус вместе.
Разведите корпус руками.
Шаг 10
Снимите кабели, поднимая чёрный фиксатор, затем вытянув кабель.
Снимайте кабели, потянув уверенно.
Шаг 11
Выверните четыре чёрных винта PH0 длиной 9 мм.

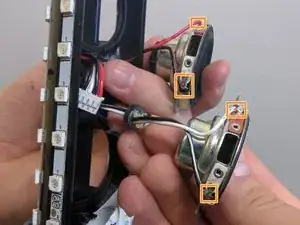

Единственное, что ещё удерживает динамики — провода, припаянные к контактам. Перережьте провода в местах пайки.
Новые динамики потребуется припаять к этим проводам.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
