Замена динамиков JBL Pulse 2

Снимите резиновые кольца с обоих концов устройства.

Если кольца трудно приподнять, используйте металлическую лопатку.

Отверткой Phillips снимите по четыре винта 4,8 мм с крестообразным шлицем #1 с каждого конца устройства.

Снимите торцевые крышки с устройства.

Снимите по четыре винта 9,5 мм с крестообразным шлицем #1 с каждого конца устройства.

Отклейте один конец и медленно проведите по длине устройства, пока не дойдете до другого края.

Снимите четыре винта 7,9 мм с крестообразным шлицем #1 вдоль черного центрального элемента между камерой и вспомогательным портом.

Поднимите корпус и плату, но не пытайтесь отсоединять гибкие ленты.

Снимите крышку с того конца, к которому прикреплены гибкие ленты. Она должна легко отойти.

Отожмите защёлку, удерживающую гибкие ленты, затем отсоедините их от материнской платы.

Чтобы получить доступ к лентам, снимите часть черного клея, фиксирующего их, лопаткой.

Медленно вытяните гибкие ленты с внешней стороны.

Если возникает сильное сопротивление, удалите больше черного клея.

Снимите четыре винта 7,9 мм с крестообразным шлицем #1 по краям центральной части.

Сдвиньте внешний корпус в сторону от вспомогательного и micro USB портов.

Снимите другой конец устройства, чтобы получить доступ к проводке под ним.

Используйте изогнутые пинцеты, чтобы отсоединить батарею от материнской платы. Снятие этого элемента потребует усилий.

Снимите четыре винта 7,9 мм с крестообразным шлицем #1 с черного центрального элемента устройства.

С помощью лопатки подденьте боковые стороны черного центрального элемента, чтобы получить доступ к шести защёлкам, по три с каждой стороны.

Поднимите черный центральный элемент металлической лопаткой, чтобы обнажить батарею под ним.

Используйте термовоздуходувку, чтобы размягчить горячий клей и полностью вынуть батарею.

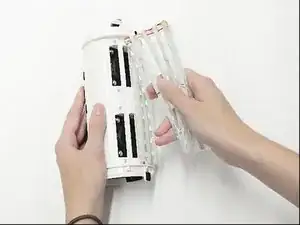

Снимите светодиодные ленты с внешней стороны белого пластикового корпуса.

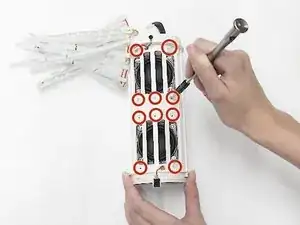

Отверткой Phillips #1 снимите десять винтов 9,5 мм, удерживающих каркас.

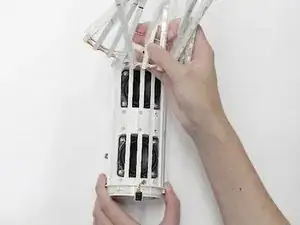

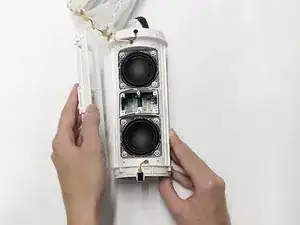

Снимите каркас, чтобы получить доступ к внутренним компонентам.

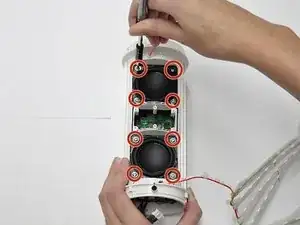

Отверткой Phillips #1 снимите восемь винтов 6,4 мм, удерживающих динамики.

Частично выньте динамики, чтобы получить доступ к компонентам под ними.

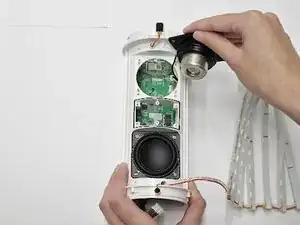

Используйте прямые пинцеты, чтобы отсоединить динамики от материнской платы.

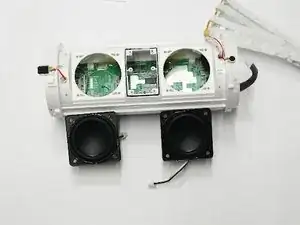

Полностью выньте динамики после их отсоединения от материнской платы.
