Замена динамиков JBL Pulse 4
Если в вашем Bluetooth-динамике JBL Pulse 4 искажён звук, низкая громкость или его вообще нет, это руководство покажет, как заменить внутренние динамики.
Динамики — это детали, которые создают звук. Если они выходят из строя, вы можете слышать гудение, потрескивание или отсутствие звука. Чтобы добраться до них, потребуется разобрать колонку, сняв внешнюю оболочку, светодиодный дисплей, аккумулятор и плату.
Перед началом убедитесь, что проблема не связана с Bluetooth-соединением или программным обеспечением. Попробуйте перезагрузить колонку и подключить её к другим устройствам.
Убедитесь, что колонка выключена и отключена от питания перед началом работы. Если аккумулятор вздут или повреждён, не продолжайте ремонт. Рекомендуется работать в чистом, защищённом от статического электричества месте, чтобы избежать повреждения деталей.
Шаг 1
Выключите устройство перед началом любых работ.
Удерживайте кнопку питания более 3 секунд, чтобы выключить устройство.
Шаг 2
Снимите каждую резиновую заглушку на торцах с помощью пластикового лопатки.
Аккуратно подденьте небольшую часть резиновой заглушки по периметру каждого торца, пока не образуется зазор со всех сторон.
Снимите верхнюю часть рукой.
Шаг 3
Снимите крышку разъёма зарядки с помощью пластиковой лопатки.
Удалите два винта Phillips #1 длиной 12,7 мм.
Выньте корпус разъёма зарядки из корпуса колонки.
Шаг 4
Отсоедините разъём зарядного порта, потянув разъём от порта.
Отсоедините индикатор уровня батареи, потянув провод от светодиодов.
Шаг 5
Снимите шесть винтов Phillips #1 длиной 8 мм с торца колонки с решёткой, на которой написано "JBL".
Снимите пластиковую деталь, где находились 6 винтов.
Шаг 6
Удалите шесть винтов длиной 9,5 мм, используя отвёртку Phillips #1.
Шаг 7
Переверните колонку на другой торец.
Используйте лопатки, чтобы поддеть между корпусом колонки и внутренними компонентами.
Постепенно обходите весь торец колонки, аккуратно разъединяя две части.
Шаг 8
Корпус теперь полностью отсоединён от внутренних компонентов.
Теперь можно заменить внешнюю оболочку колонки.
Шаг 9
Положите колонку на стол стороной с платой кнопок вниз.
Снимите три чёрных винта длиной 5 мм с помощью отвёртки Phillips #1.
Снимите белую крышку, потянув её от платы кнопок.
Шаг 10
Срежьте две стяжки с помощью кусачек для стяжек.
Шаг 11
Отклейте каждую светодиодную ленту от колонки с помощью лопатки для разборки.
Шаг 12
Удалите четыре чёрных винта длиной 5 мм с помощью отвёртки Phillips #1.
Снимите белую пластиковую деталь, удерживаемую этими винтами.
Шаг 13
Отсоедините красно-белый кабель от белого разъёма.
Шаг 14
Снимите светодиодный дисплей с колонки.
Шаг 15
Удалите три чёрных винта длиной 5 мм с помощью отвёртки Phillips #1.
Шаг 16

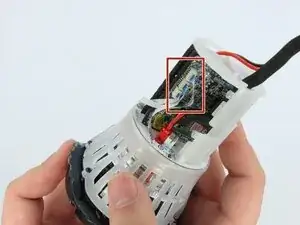

Отключите кабель, соединяющий аккумулятор с платой.
Шаг 17
Выведите провод из центрального корпуса.
Выньте аккумулятор из центрального корпуса.
Шаг 18

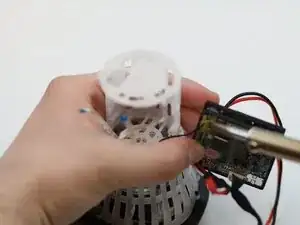

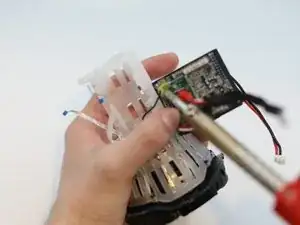

Отрежьте чёрный кабель от платы с помощью кусачек, чтобы снять плату кнопок.
Шаг 19

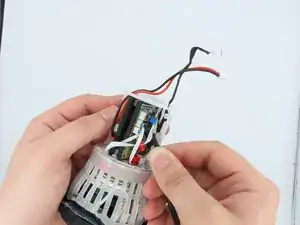

С помощью пинцета аккуратно отключите три разъёма, подключённых к плате.
Шаг 20

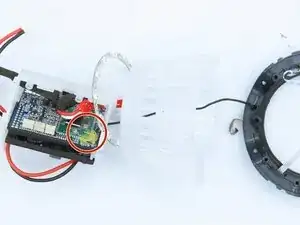

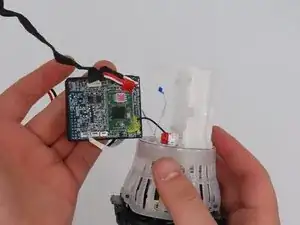

Выньте плату из рамки.
Единственным соединением платы с рамкой теперь должен быть припаянный чёрный провод.
Шаг 21
Удалите материнскую плату из корпуса динамика.
Шаг 22

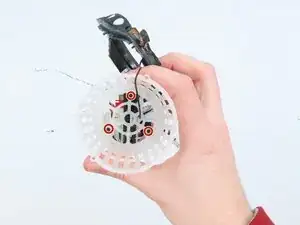

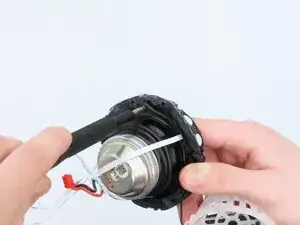

Используйте крестовую отвертку Phillips #00, чтобы отвинтить три винта 5 мм, крепящие пластиковый корпус.
Снимите сборку бампера.
Шаг 23

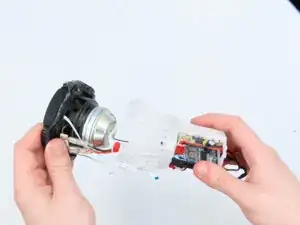

Оттяните сборку бампера от остальной части динамика.
Внимание: Обращайтесь осторожно с присоединёнными проводами, чтобы не повредить их. Не отсоединяйте провода при разделении деталей.
Шаг 24
Отсоедините разъём, подключённый к излучателю, аккуратно разъединив его.
Внимание: Не тяните за провода напрямую, чтобы не повредить разъём или внутреннюю проводку.
Шаг 25

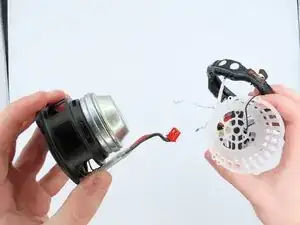

Извлеките излучатель из пластикового корпуса, аккуратно разъединив их.
Держите излучатель и корпус крепко обеими руками во время этой операции.
При необходимости используйте крестовую отвертку Phillips #00, чтобы убрать винты, фиксирующие излучатель.
Внимание: Избегайте давления на излучатель и его контакты, чтобы не повредить их.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
