Замена материнской платы JBL Pulse 2

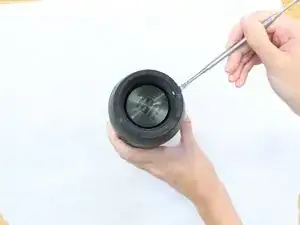

Снимите резиновые кольца с обоих концов устройства.

Если кольца трудно приподнять, используйте металлическую лопатку.

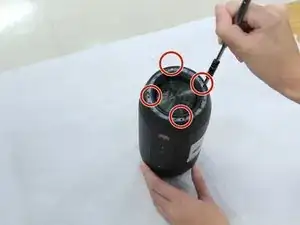

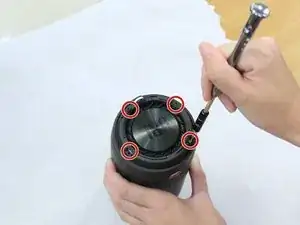

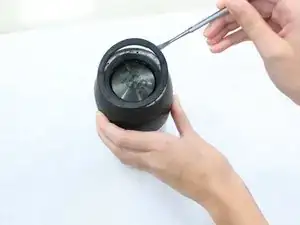

Отвинтите четыре винта Phillips #1 длиной 4,8 мм с каждого конца устройства с помощью крестовой отвертки Phillips.

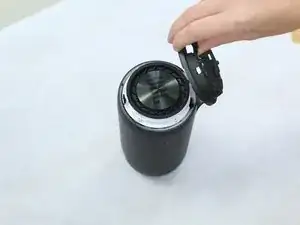

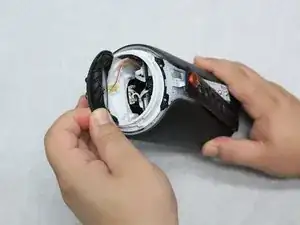

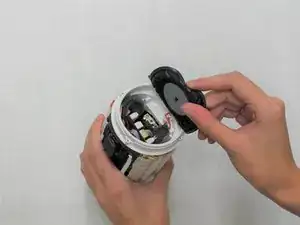

Снимите торцевые крышки с устройства.

Отвинтите четыре винта Phillips #1 длиной 9,5 мм с каждого конца устройства.

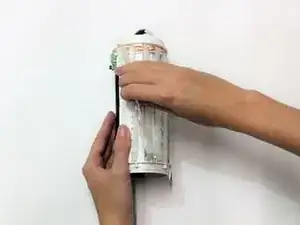

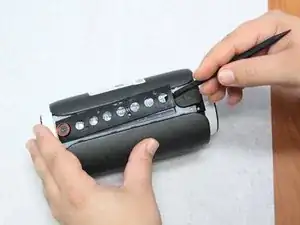

Отклейте одну сторону и медленно проведите по длине устройства, пока не дойдёте до другой стороны.

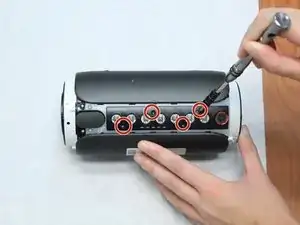

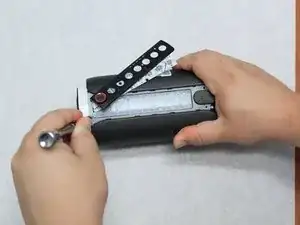

Отвинтите четыре винта Phillips #1 длиной 7,9 мм вдоль чёрной центральной части устройства между камерой и разъёмом для вспомогательного входа.

Поднимите корпус и плату, но не пытайтесь снимать ленточные кабели.

Снимите крышку с конца, к которой прикреплены ленточные кабели. Она должна легко отойти.

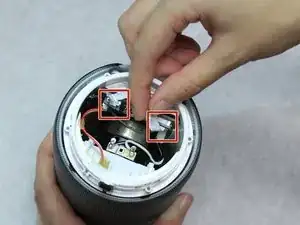

Отстегните механизм, удерживающий ленточные кабели, затем отключите их от материнской платы.

Чтобы получить доступ к кабелям, удалите часть чёрного клея, фиксирующего их, с помощью лопатки.

Медленно вытяните ленточные кабели наружу.

Если ощущается слишком сильное сопротивление, удалите больше чёрного клея.

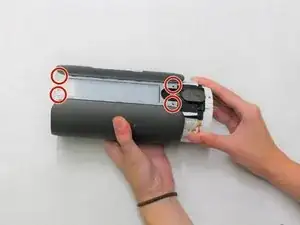

Отвинтите четыре винта Phillips #1 длиной 7,9 мм по краям центральной части.

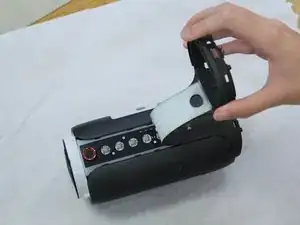

Сдвиньте внешнюю крышку в сторону от разъёма для вспомогательного входа и micro USB.

Снимите другой конец устройства, чтобы получить доступ к проводке под ним.

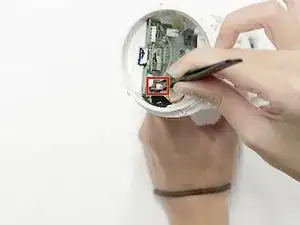

С помощью изогнутых пинцетов отключите батарею от материнской платы. Для снятия этого элемента потребуется усилие.

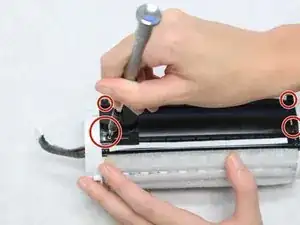

Отвинтите четыре винта Phillips #1 длиной 7,9 мм из чёрной центральной части устройства.

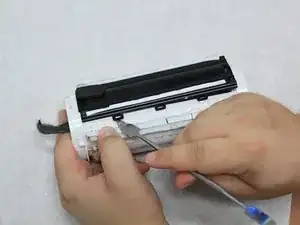

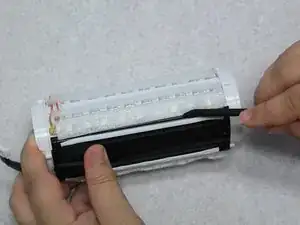

С помощью лопатки доберитесь под боковые стороны чёрной центральной части, чтобы получить доступ к шести защёлкам, по три с каждой стороны.

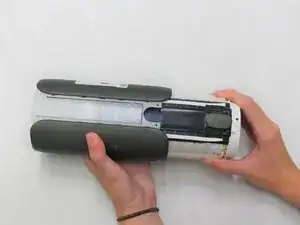

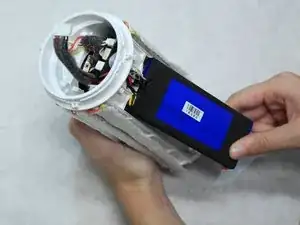

Поднимите чёрную центральную часть с помощью металлической лопатки, чтобы открыть батарею под ней.

Используйте пистолет горячего воздуха, чтобы размягчить горячий клей и полностью извлечь батарею.

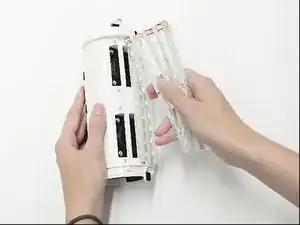

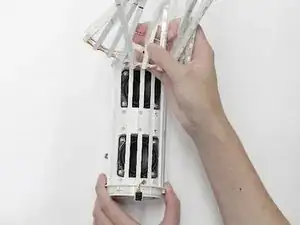

Вручную снимите светодиодные ленты с внешней стороны белого пластикового корпуса.

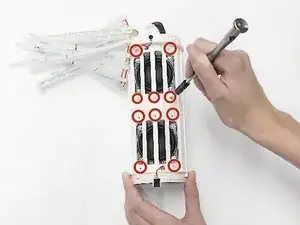

Отверткой Phillips #1 удалите десять винтов длиной 9,5 мм, крепящих каркас.

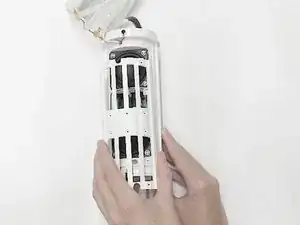

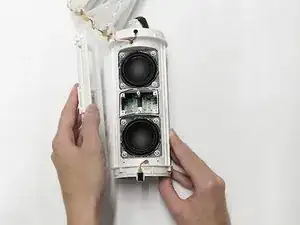

Снимите каркас.

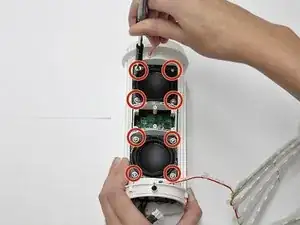

Отверткой Phillips #1 удалите восемь винтов длиной 6,4 мм, удерживающих динамики.

Частично выньте динамики, чтобы увидеть места их подключения к материнской плате.

С помощью прямых пинцетов отключите динамики от материнской платы.

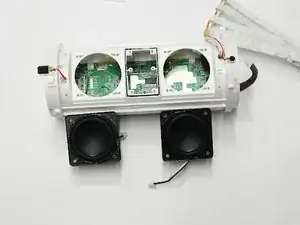

Полностью снимите динамики после их отключения от материнской платы.

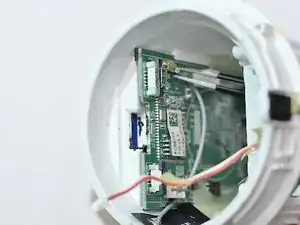

Отключите оставшиеся провода от материнской платы с помощью прямых пинцетов.

Будьте осторожны при выполнении этого шага. Провод микрофона хрупкий и может порваться.

Используйте пистолет горячего воздуха, чтобы размягчить клей по углам материнской платы.

Выньте материнскую плату из корпуса.

Горячий клей покрывает части материнской платы, поэтому будьте осторожны при его разогреве и удалении.
