Замена динамиков JBL Pulse 3

Положите JBL Pulse 3 набок, как показано на изображении.

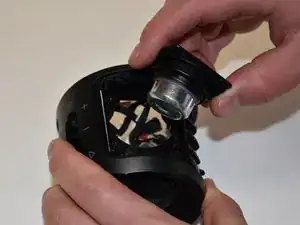

Воспользуйтесь пластиковой вскрывающей присоской, чтобы поднять верхний правый угол решётки динамика. Для снятия решётки потребуется небольшое усилие.

Повторите шаг 1 для нижнего правого угла решётки динамика.

После того как правая сторона решётки будет снята, поместите большой палец под решётку, как показано на изображении.

Поднимите и потяните вверх, чтобы снять решётку с фиксаторов.

Повторите шаги 1–3 для левой стороны решётки динамиков на JBL Pulse 3. Теперь решётка динамиков должна быть полностью снята с JBL Pulse 3.

Воспользуйтесь отвёрткой Phillips #00, чтобы выкрутить шесть чёрных винтов длиной 6 мм, расположенных внутри верхней части нижнего корпуса.

Переверните JBL Pulse 3 лицевой стороной вверх и открутите верхнее кольцо устройства. Для снятия этой детали может понадобиться небольшое усилие или хлопчатобумажная ткань.

Открутите шесть винтов длиной 5 мм, расположенных сверху на JBL Pulse 3, при помощи отвёртки Phillips #0.

Снимите верхний диск JBL Pulse 3.

Открутите пять винтов длиной 7 мм, расположенных внутри JBL Pulse 3, при помощи отвёртки Phillips #1.

Отклейте чёрные изолированные провода электропроводки с внутренней стороны JBL Pulse 3.

Поднимите верхнюю часть JBL Pulse 3 вверх. Внешний корпус JBL Pulse 3 теперь должен быть снят.

Воспользуйтесь отвёрткой Phillips #2, чтобы выкрутить шесть винтов длиной 11 мм, расположенными по кругу вокруг нижней части дисплея светодиодов.

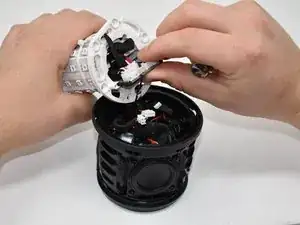

Снимите дисплей светодиодов с основания JBL Pulse 3.

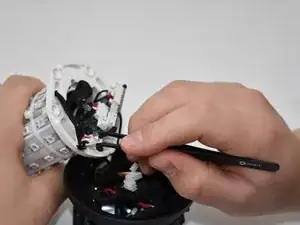

Воспользуйтесь пинцетом, чтобы отключить пять разъёмов от дисплея светодиодов.

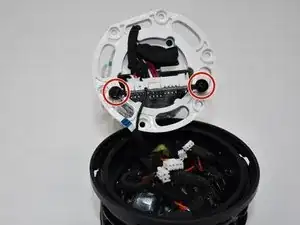

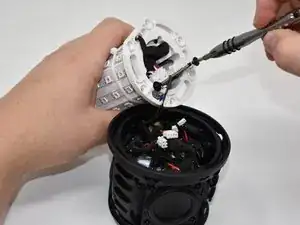

При помощи отвёртки Phillips #0 открутите два чёрных винта длиной 8 мм, расположенные на нижней части дисплея светодиодов.

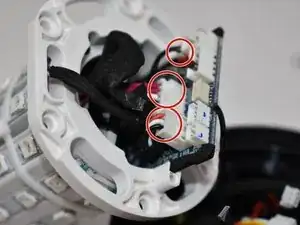

Незначительно выдвиньте материнскую плату из дисплея светодиодов, как показано на изображении. С помощью пинцета отключите три соединения, подключённые к материнской плате.

Полностью выньте материнскую плату из дисплея светодиодов.

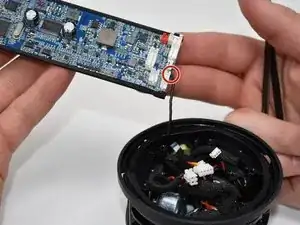

При помощи кусачек перекусите чёрный провод, соединённый с основанием JBL Pulse 3, в точке соединения с материнской платой. Теперь материнская плата должна быть снята с JBL Pulse 3.

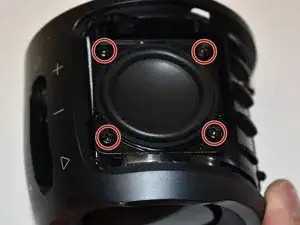

При помощи отвёртки Phillips #2 открутите четыре винта длиной 10 мм, расположенные в углах динамика на боковой стороне основания JBL Pulse 3.

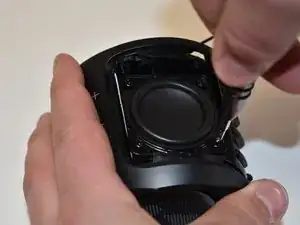

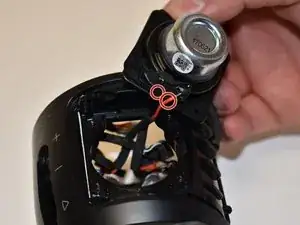

Выньте динамик и при помощи кусачек перекусите чёрный и красный провод. Теперь динамик должен быть снят с JBL Pulse 3.
