Замена печатной платы кнопок JBL Pulse 2

Если у вас возникают трудности с использованием кнопок на JBL Pulse 2, возможно, вам потребуется заменить печатную плату кнопок.

Шаг 1

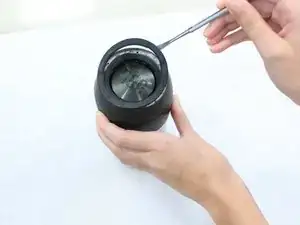

Снимите резиновые кольца с обоих концов устройства.

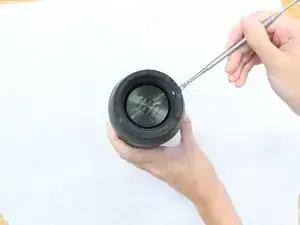

Если кольца трудно снять, воспользуйтесь металлической лопаткой.

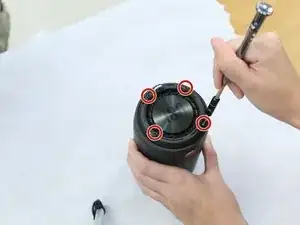

Удалите четыре винта Phillips #1 длиной 4,8 мм с каждого конца устройства с помощью отвертки с крестовым жалом.

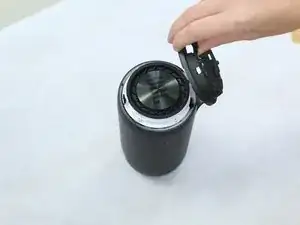

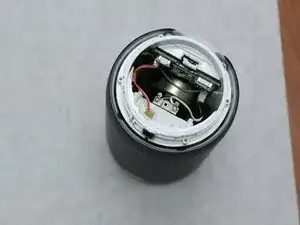

Снимите торцевые части с устройства.

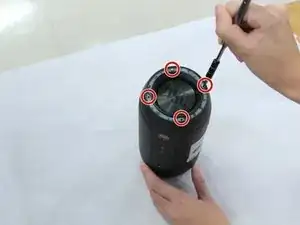

Удалите четыре винта Phillips #1 длиной 9,5 мм с каждого конца устройства.

Снимите один конец и медленно проведите им вдоль устройства, пока не дойдете до другого конца.

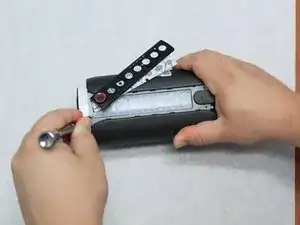

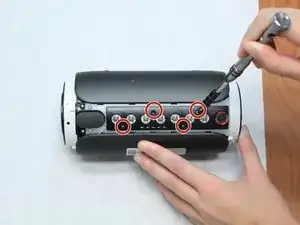

Удалите четыре винта Phillips #1 длиной 7,9 мм вдоль черного центрального элемента устройства между камерой и вспомогательным портом.

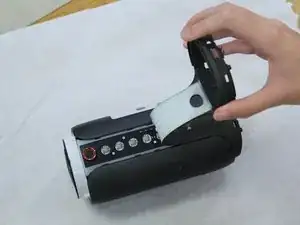

Поднимите корпус и печатную плату, но не пытайтесь удалить шлейфы.

Снимите крышку с конца, к которому подключены шлейфы. Она должна легко сниматься.

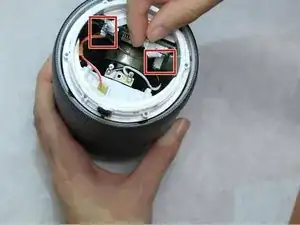

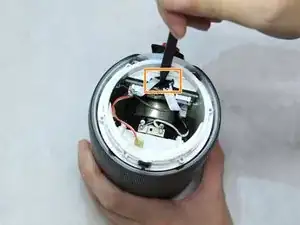

Отщелкните механизм, удерживающий шлейфы на месте, затем отсоедините их от материнской платы.

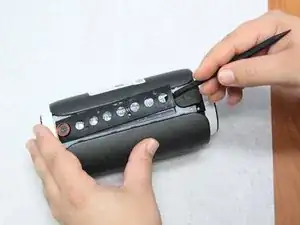

Чтобы получить доступ к проводам, удалите часть черного клея, удерживающего их на месте, с помощью лопатки.

Медленно вытягивайте шлейфы с внешней стороны.

Если сопротивление слишком велико, удалите больше черного клея.

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
