Замена разъёмовauxiliary и micro USB в JBL Pulse 2

Снимите резиновые кольца с каждого конца устройства.

Если кольца трудно оторвать от корпуса, используйте металлическую лопатку.

Отверткой Phillips снимите по четыре винта 4.8 мм Phillips #1 с каждого конца устройства.

Снимите торцевые крышки с устройства.

Снимите по четыре винта 9.5 мм Phillips #1 с каждого конца устройства.

Отогните один конец и медленно проведите вдоль корпуса устройства, пока не дойдёте до противоположной стороны.

Снимите четыре винта 7.9 мм Phillips #1 вдоль чёрной центральной части устройства между камерой и auxiliary-разъёмом.

Поднимите корпус и плату, но не пытайтесь снимать ленточные шлейфы.

Снимите крышку с того конца, к которому прикреплены ленточные шлейфы. Она должна легко отойти.

Отщёлкните фиксатор, удерживающий ленточные шлейфы, затем отсоедините их от материнской платы.

Чтобы добраться до шлейфов, снимите часть чёрного клея, удерживающего их, с помощью лопатки.

Медленно вытяните ленточные шлейфы снаружи.

Если ощущается сильное сопротивление, удалите больше чёрного клея.

Снимите четыре винта 7.9 мм Phillips #1 по краям центральной части.

Сдвиньте наружный корпус в сторону от auxiliary- и micro USB-разъёмов.

Снимите другой конец устройства, чтобы получить доступ к проводке под ним.

С помощью изогнутых пинцетов отсоедините батарею от материнской платы. Снятие этой детали потребует усилий.

Снимите четыре винта 7.9 мм Phillips #1 из чёрной центральной части устройства.

С помощью лопатки подденьте стороны чёрной центральной части, чтобы добраться до шести защёлок — по три с каждой стороны.

Поднимите чёрную центральную часть металлической лопаткой, чтобы открыть доступ к батарее под ней.

Используйте пистолет для горячего воздуха, чтобы размягчить горячий клей и полностью извлечь батарею.

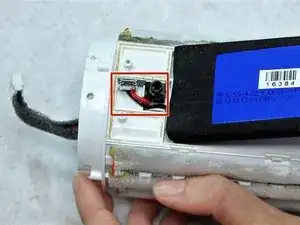

Удалите припой на проводах micro USB и auxiliary, чтобы отсоединить их.
