Замена разъёма зарядки JBL Pulse 3

Положите JBL Pulse 3 на бок, как показано на фотографии.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять верхний правый угол решётки динамика. Для снятия решётки потребуется небольшое усилие.

Повторите шаг 1 для нижнего правого угла решётки динамика.

После того как вы оттянули правую сторону решётки, поместите большой палец под решётку, как показано на фотографии.

Поднимите и тяните прямо наружу, чтобы снять решётку со штырей.

Повторите шаги 1–3 для левой стороны решётки динамика на JBL Pulse 3. Теперь решётка динамика должна быть полностью снята с JBL Pulse 3.

Используйте крестовую отвертку Phillips #00, чтобы открутить шесть чёрных винтов 6 мм внутри верхней части нижнего сектора.

Поставьте JBL Pulse 3 в вертикальное положение и открутите верхнее кольцо устройства. Для снятия этой детали может понадобиться небольшое усилие и/или хлопчатобумажная тряпка.

Снимите шесть винтов 5 мм на верхней части JBL Pulse 3 крестовой отверткой Phillips #0.

Снимите верхний диск JBL Pulse 3.

Снимите пять винтов 7 мм внутри JBL Pulse 3 крестовой отверткой Phillips #1.

Отклейте чёрный провод, зафиксированный скотчем, от внутренней стороны JBL Pulse 3.

Поднимите верхнюю секцию JBL Pulse 3 вверх. Наружный корпус JBL Pulse 3 теперь должен быть снят.

Используйте крестовую отвертку Phillips #2, чтобы открутить шесть винтов 11 мм, расположенных по кругу внизу светодиодного экрана.

Снимите светодиодный модуль с основания JBL Pulse 3.

Используйте пинцет, чтобы отсоединить пять разъёмов от светодиодного модуля.

Крестовой отверткой Phillips #0 снимите два чёрных винта 8 мм на дне светодиодного модуля.

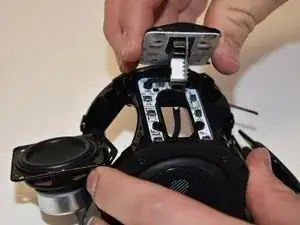

Частично вытащите плату от светодиодного модуля, как показано. С помощью пинцета отсоедините три разъёма, подключенных к плате.

Вытяните оставшуюся часть платы из светодиодного модуля.

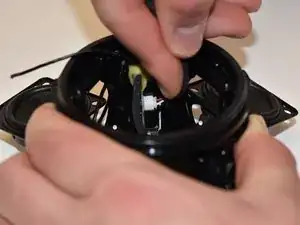

Кусачками перережьте чёрный провод, идущий к основанию JBL Pulse 3, у основания платы. Плата теперь должна быть снята с JBL Pulse 3.

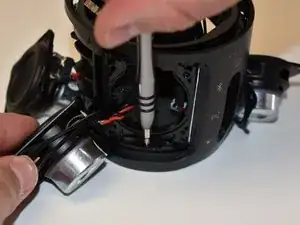

Крестовой отверткой Phillips #2 открутите четыре винта 10 мм в углах динамика на боковой стороне основания JBL Pulse 3.

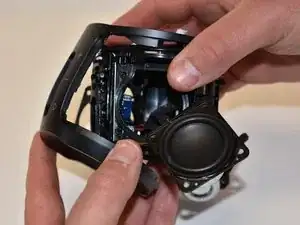

Выньте динамик и перережьте чёрный и красный провода кусачками. Динамик теперь должен быть снят с JBL Pulse 3.

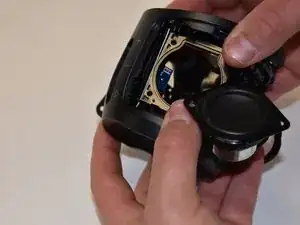

Повторите шаги, чтобы вынуть все три динамика на основании JBL Pulse 3.

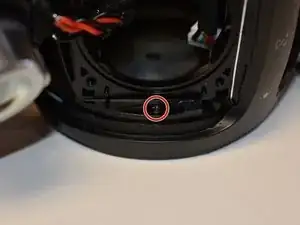

Крестовой отверткой Phillips #0 открутите винт 6 мм под каждым из трёх динамиков по периметру основания JBL Pulse 3.

Возьмитесь за внешнюю часть JBL Pulse 3 внизу и тяните наружу, пока крышка внешних кнопок не снимется.

Отключите два разъёма внутренней стороны основания JBL Pulse 3, надавив на провод указательным пальцем в противоположном направлении от разъёма.

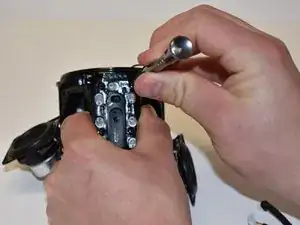

Крестовой отверткой Phillips #1 открутите четыре винта 10 мм возле кнопок на боковой части основания JBL Pulse 3.

Снимите внутреннюю крышку кнопки вместе с прикреплённым разъёмом для зарядки. Разъём для зарядки теперь должен быть удалён.
