Замена входа iPod/iPhone в складной портативной колонке iHip

Сдвиньте крышку отсека для батарей в направлении стрелок, используя пальцы.

Извлеките четыре батареи AAA. Обязательно сдайте их в ближайший пункт переработки батареек!

Используйте деталировочную щетку и бумажное полотенце, чтобы удалить коррозию от прежних батарей.

Отвинтите четыре внешних винта 1.0 мм крестовой отверткой.

Винты могут быть притянуты магнитом и потребуют использования пинцета для извлечения.

Аккуратно нажмите вниз на крышку отсека для батарей и сдвиньте её в направлении стрелок. Извлеките батареи.

Отвинтите винт 0.6 мм, расположенный в центре отсека для батарей.

Храните винты 1.0 мм и 0.6 мм отдельно друг от друга для последующей сборки.

Осторожно снимите заднюю крышку; к устройству подсоединено множество проводов.

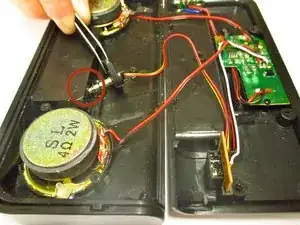

Найдите вход iPhone/iPod, расположенный в центре панели.

Сдвиньте черную пластиковую опору входа влево и вверх, используя указательный палец.

Используйте пинцет, чтобы выжать опору входа из её слота.

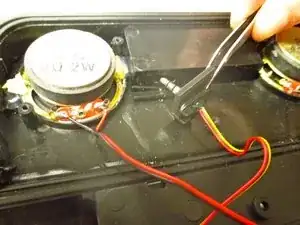

Вытяните вход iPod/iPhone с помощью пинцета.

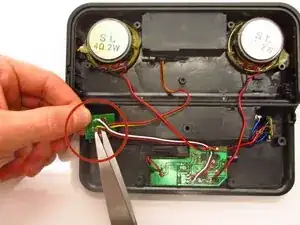

Осторожно удалите плату входа Line In с помощью пинцета.

Примечание: плата Line In расположена с левой стороны устройства.

С помощью ножниц отрежьте черный, желтый и красный провода, соединяющие плату Line In с входом iPod/iPhone.

Удалите старый вход iPod/iPhone и сопутствующие провода.

Перед использованием заранее разогрейте паяльный пистолет, следуя инструкциям, прилагаемым к паяльной станции.

Поочередно разместите новые провода входа iPod/iPhone в их прежних местах на плате Line In. Оберните полоску припоя вокруг точки контакта между платой и проводом.

Используйте паяльный пистолет, чтобы расплавить припой.

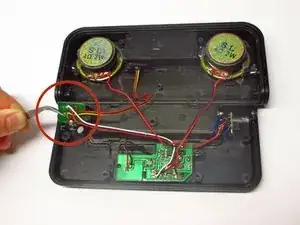

С помощью пинцета аккуратно установите вновь припаянную плату Line In на её исходное место.

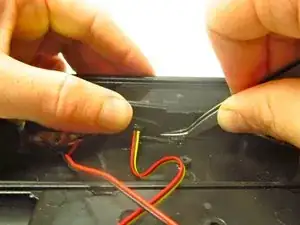

Вставьте конец входа iPod/iPhone в предназначенное отверстие с помощью пинцета.

Примечание: на этой фотографии устройство повернуто на 90 градусов влево.

Обома большими пальцами вдавите черную пластиковую опору входа до щелчка.
