Замена средней рамки окуляра HTC Vive

Обязательно выключите Vive и отключите его от питания перед началом работы.

Поместите палец на верхний край узла крышки отсека и сдвиньте узел к передней части Vive, пока он не отщёлкнется от гарнитуры.

Поднимите крышку от гарнитуры и сдвиньте её по кабелям вверх, чтобы она не мешала.

Поднимите кабель HDMI вертикально вверх, чтобы отсоединить его от гарнитуры.

Повторите операцию по подъёму и отсоединению с оставшимися кабелями USB, питания и аудио.

Используйте пинцет, чтобы снять маленькие наклейки над четырьмя винтами, закрепляющими внешнюю оболочку.

Используйте отвертку Torx T5, чтобы выкрутить четыре винта длиной 3,4 мм, фиксирующие внешнюю оболочку.

Возьмите верхний край правой половины внешней оболочки, за крышкой компонента и близко к шву в центре. Потяните её вправо и вверх, от гарнитуры, чтобы освободить защёлку, фиксирующую эту часть оболочки.

Возьмите правую половину внешней оболочки и потяните её вправо и к передней части гарнитуры, совершая скручивающее движение, пока не почувствуете, что защёлки на передней части крышки освободились.

Сдвиньте правую сторону внешней оболочки вправо и снимите её с гарнитуры.

Повторите последние три шага для левой стороны внешней оболочки и снимите её.

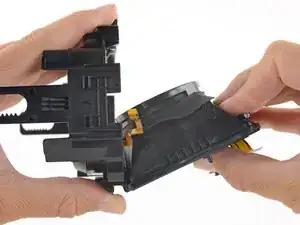

Опустите рамки OLED и линз вниз и отведите их в сторону от конца средней рамки окуляра с ручкой фокусировки.

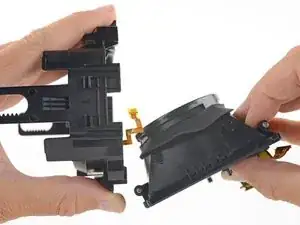

Когда вы повернёте рамки OLED и линз примерно на 90 градусов, толкните их прямо вниз, параллельно поверхности средней рамки окуляра, чтобы отделить их от рамки.
