Замена линзы и OLED-узла HTC Vive

Сдвиньте панель HTC, закрывающую кабели, вперёд, от Vive.

Осторожно потяните каждый из четырёх разъёмов, чтобы отсоединить кабели звука и «три в одном».

Отстегните липучку на ремнях.

Протяните концы ремней через петли шарниров.

Снимите амортизирующую подушку лицевой опоры, отводя её от Vive и разъединяя липучку.

Используйте отвертку Torx T6, чтобы выкрутить любой из двух 12 мм шарнирных винтов, удерживающих шарниры на месте.

Дайте шарниру отойти, как только винт будет удалён.

Повторите для противоположной стороны.

Сдвиньте пластиковую лицевую накладку от устройства.

Разместите Vive так, чтобы камера была обращена к вам, а порты разъёмов — вверх.

Есть четыре винта, которые нужно удалить, они закрыты маленькими чёрными наклейками (два сверху, два снизу).

Используйте пластиковый медиатор, чтобы осторожно поддеть левую сторону внешней оболочки.

Если левая оболочка приклеена, проведите пластиковым медиатором по средней стыковой линии, чтобы разрушить склейку.

Сдвиньте левую сторону оболочки наружу.

Подденьте пластиковым медиатором правую сторону оболочки, чтобы удалить оставшийся клей.

С помощью пластикового медиатора слегка подденьте правую сторону оболочки вверх.

Руками сдвиньте правую сторону оболочки наружу.

Удалите пять 4 мм винтов Phillips #00, крепящих сенсорный блок к плате.

Удалите два 4 мм винта Phillips #00, крепящих сенсорный блок к среднему каркасу.

Используя антистатические пинцеты, аккуратно вытяните четыре ленточных кабеля горизонтально из сенсорного блока.

Будьте осторожны, не отрывайте сенсорный блок слишком далеко от устройства — ленточный кабель камеры может порваться.

Поднимите сенсорный блок от корпуса Vive до тех пор, пока не почувствуете натяжение кабеля камеры, и удерживайте его в этом положении.

Ленточный кабель камеры нужно вытягивать из разъёма вертикально, в отличие от остальных ленточных кабелей, которые вынимаются горизонтально.

Отключите камеру, подняв её ленточный кабель вверх и от платы с помощью антистатических пинцетов.

Поднимите сенсорный блок вверх, полностью отделяя его от платы.

Ослабьте три ленточных кабеля, подключённых к плате, потянув за язычки с боков разъёмов и аккуратно вытянув их наружу.

Полностью отсоедините те же три ленточных кабеля, схватив каждый пинцетом и сдвинув их горизонтально наружу.

Нижняя часть платы зафиксирована двумя защёлками, показанными на первой фотографии. Не тяните плату прямо наружу — это может привести к повреждению.

Поворачивайте верхнюю часть платы наружу, пока она не выйдет за верх пластиковой оболочки.

Поднимите плату вверх и отведите её от пластиковой оболочки, вдали от двух защёлок.

Возьмитесь за язычки с боков разъёма ленточного кабеля и потяните аккуратно наружу, чтобы ослабить его.

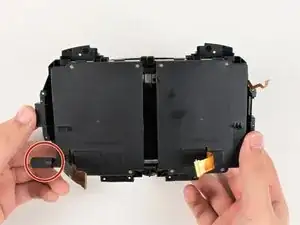

Снимите ленточный кабель кнопки питания, схватив кабель пинцетом и сдвинув его горизонтально наружу.

Ленточный кабель кнопки питания расположен на стороне устройства, противоположной регулятору фокуса.

Удалите четыре 4 мм винта #00 Phillips у подставки для носа, крепящие средний каркас к узлу окуляра.

Удалите четыре 4 мм винта #00 Phillips на верхней части устройства, непосредственно напротив четырёх у подставки для носа.

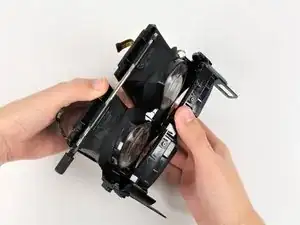

Держите одной рукой средний каркас, а другой — узел окуляра, и раздвиньте две части друг от друга.

Поверните нижний стержень, прикреплённый к окулярам, наружу от подставки для лица, чтобы освободить окуляры.

Нижний стержень — это стержень, к которому прикреплена ручка фокусировки.

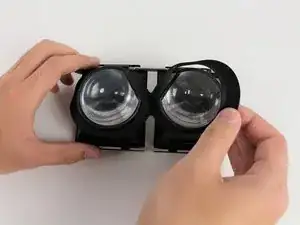

Оттяните подставку для лица от окуляров, чтобы разделить детали.

Снимите резиновую прокладку между двумя окулярами.

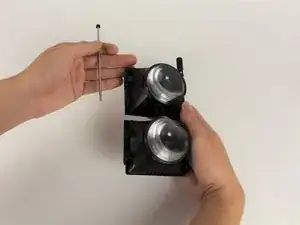

Снимите один из резиновых наконечников с верхнего стержня.

Верхний стержень — это стержень, на котором не установлена ручка фокусировки.

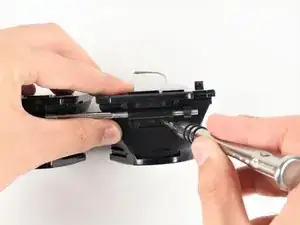

Потянув за другой конец стержня, выдвиньте верхний стержень.

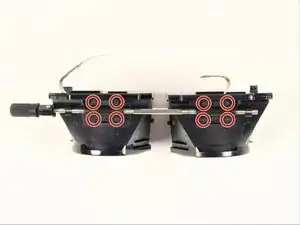

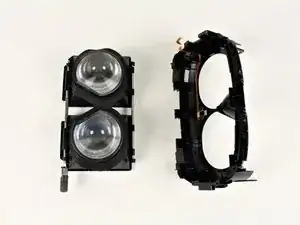

Удалите четыре винта Филлипс #00 длиной 3 мм с каждого окуляра, всего восемь винтов.

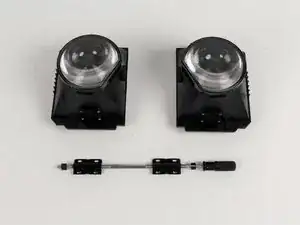

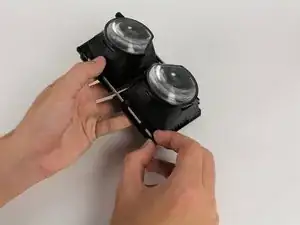

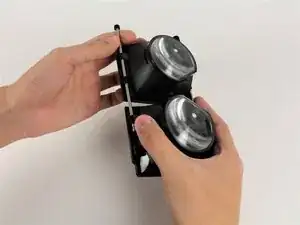

Окуляры отсоединятся от нижнего стержня после снятия винтов.
