Замена линз HTC Vive

Линзы HTC Vive могут поцарапаться, треснуть или загрязниться при использовании. В этом руководстве показано, как заменить одну или обе линзы HTC Vive.

Шаг 1

Перед началом обязательно выключите и отключите Vive.

Отделите застёжку «крючок-петля» (липучку) на верхней части ремня для головы, чтобы освободить верхнюю часть ремня.

Шаг 2

Пропустите верхнюю часть ремня через металлическую петлю на гарнитуре, чтобы снять её.

Шаг 3

Отделите застёжку «крючок-петля» на правой стороне ремня, чтобы освободить правую сторону ремня.

Пропустите правую сторону ремня через металлическую петлю, чтобы снять её.

Шаг 4

Отделите застёжку «крючок-петля» на левой стороне ремня, чтобы освободить левую сторону ремня.

Пропустите левую сторону ремня через металлическую петлю, чтобы снять её.

Шаг 5

Сдвиньте ремень вдоль кабеля, отводя его от Vive.

Когда ремень дойдёт до конца кабеля, аккуратно наденьте его поверх штекеров и снимите.

Шаг 6

Перед началом обязательно выключите и отключите Vive.

Используйте отвертку Torx T5, чтобы выкрутить два винта длиной 12 мм, крепящие крепления ремня с обеих сторон гарнитуры.

Для некоторых устройств лучше подойдёт отвертка Torx T6.

Крепления могут отвалиться при выкручивании винтов, поэтому следите, чтобы не потерять детали.

Шаг 7

Снимите оба крепления ремня.

Шаг 8

Сдвиньте амбушюр прямо от гарнитуры, чтобы снять его.

Шаг 9

Используйте пинцет, чтобы снять маленькие наклейки над четырьмя винтами, крепящими наружную оболочку.

Используйте отвертку Torx T5, чтобы выкрутить четыре винта длиной 3,4 мм, крепящие наружную оболочку.

Шаг 10

Используйте плоский конец лопатки, чтобы приподнять верхний край правой половины наружной оболочки, позади крышки компонента и рядом со швом в центре, пока она не отщёлкнется от гарнитуры.

Шаг 11

Хватайте правую половину наружной оболочки и тяните её вправо и вперёд от гарнитуры, пока не почувствуете, что защёлки на передней части крышки освободились.

Если оболочку трудно снять, попробуйте поддеть вдоль шва плоским концом лопатки, чтобы освободить защёлки.

Шаг 12

Сдвиньте правую сторону наружной оболочки вправо и снимите её с гарнитуры.

Шаг 13

Повторите последние три шага для левой стороны наружной оболочки и снимите её.

Шаг 14

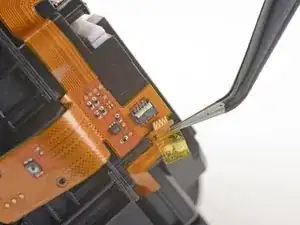

Используйте пинцет, чтобы снять прозрачную ленту над всеми четырьмя разъёмами кабеля сенсорной матрицы.

Шаг 15

Используйте острый конец лопатки, чтобы приподнять маленькую фиксирующую язычок на одном из ZIF-разъёмов сенсорной матрицы.

Вытащите кабель прямо из его гнезда на материнской плате.

Шаг 16

Повторите предыдущий шаг для оставшихся трёх кабелей сенсорной матрицы, чтобы отключить их.

Шаг 17

Используйте пинцет или лопатку, чтобы приподнять крышку кабеля камеры и снять её.

Шаг 18

Используйте плоский конец лопатки, чтобы выпрямить и снять разъём кабеля камеры из его гнезда на материнской плате.

Шаг 19

Используйте отвёртку PH000, чтобы выкрутить пять винтов длиной 3,9 мм, крепящих сенсорную матрицу.

Шаг 20

Используйте отвертку PH000, чтобы извлечь четыре винта 3,9 мм, фиксирующие сенсорный модуль.

Шаг 21

Используйте отвертку PH000, чтобы извлечь четыре винта 3,9 мм, фиксирующие сенсорный модуль.

Вам понадобится узкая отвертка с длинным стержнем, чтобы добраться до этих винтов.

Шаг 22

Поднимите сенсорный модуль от гарнитуры, чтобы снять его.

Шаг 23

Снимите ленту, закрывающую разъём кабеля соединения.

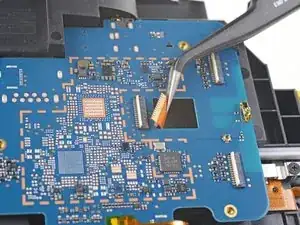

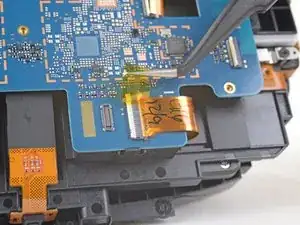

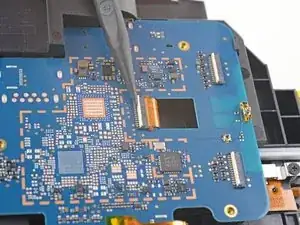

Используйте острый конец прайс‑тера, чтобы приподнять маленький фиксирующий язычок на разъёме кабеля.

Вытяните кабель соединения прямо из его разъёма на плате.

Шаг 24

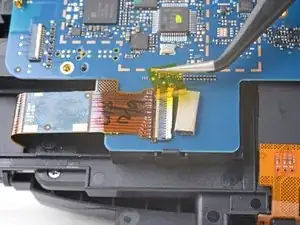

Снимите ленту, закрывающую разъём кабеля левого OLED.

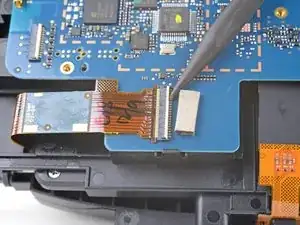

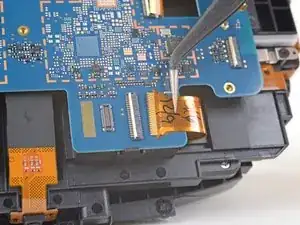

Используйте острый конец прайс‑тера, чтобы приподнять маленький фиксирующий язычок на разъёме кабеля.

Вытяните левый OLED‑кабель прямо из его разъёма на плате.

Шаг 25

Снимите ленту, закрывающую разъём кабеля правого OLED.

Используйте острый конец прайс‑тера, чтобы приподнять маленький фиксирующий язычок на разъёме кабеля.

Вытяните правый OLED‑кабель прямо из его разъёма на плате.

Шаг 26

Используйте пинцет, чтобы слегка повернуть кабель соединения и нажать его вниз, пока выступы по обеим сторонам кабеля не пройдут через отверстие в плате.

При сборке убедитесь, что кабель соединения проложен через его слот в плате.

Шаг 27

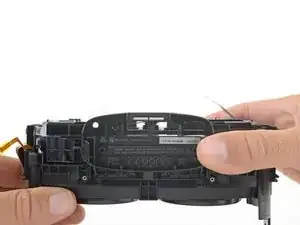

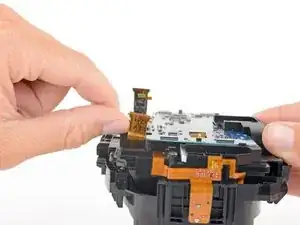

Нажмите непортовую часть платы к верхней части гарнитуры, одновременно отгибая её от средней рамки, чтобы освободить эту сторону от защёлок.

Сдвиньте плату к нижней части гарнитуры, над защёлками, чтобы извлечь её.

Будьте осторожны, чтобы не зацепить кабели при снятии.

Шаг 28

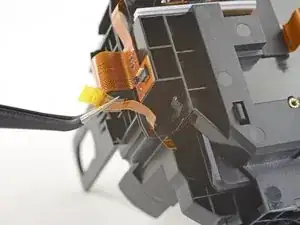

Используйте пинцет, чтобы отогнуть пластик, покрывающий разъём кабеля средней рамки окуляра.

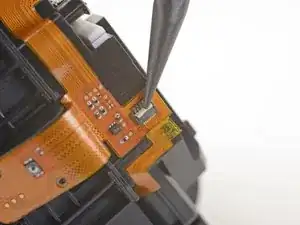

Используйте заострённый конец прайс‑тера, чтобы приподнять пластиковый фиксирующий язычок на разъёме.

Вытяните кабель прямо из его разъёма, чтобы снять его.

Шаг 29

Осторожно отогните кабель средней рамки окуляра от рамки подставки для лица.

Шаг 30

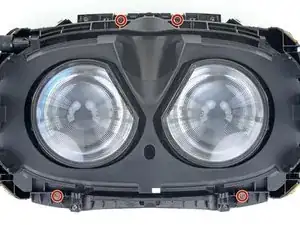

Используйте отвертку PH000, чтобы извлечь четыре винта 3,9 мм, фиксирующие среднюю рамку подставки для лица.

Шаг 31

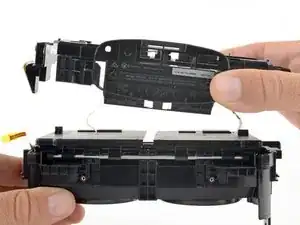

Поднимите среднюю рамку подставки для лица с рамки окуляра.

Будьте осторожны, чтобы не зацепить кабели при снятии.

Шаг 32

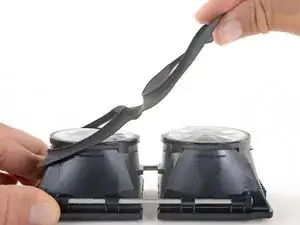

Осторожно снимите уплотнитель окуляра с линзы и рамок OLED, чтобы удалить его.

Шаг 33

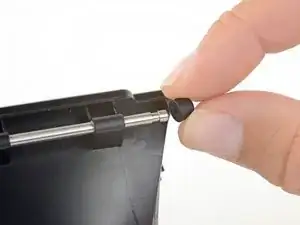

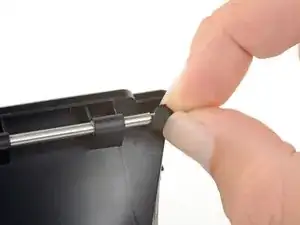

Снимите резиновые буферы с обоих концов опорного стержня.

Шаг 34

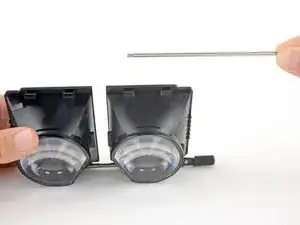

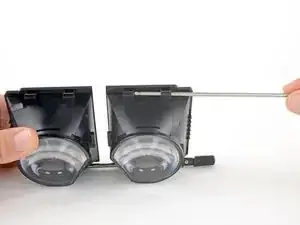

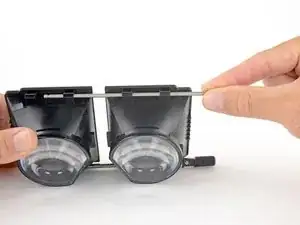

Выньте опорный стержень из его кронштейнов на рамках линзы и OLED.

Шаг 35

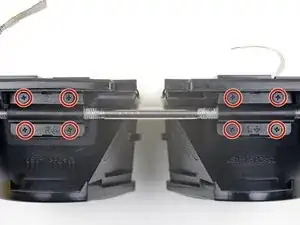

Используйте отвертку PH000, чтобы извлечь восемь винтов 3,1 мм, фиксирующих кронштейны фокусного стержня.

Шаг 36

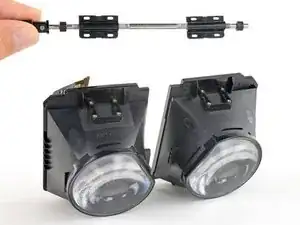

Снимите фокусный стержень и его кронштейны.

Шаг 37

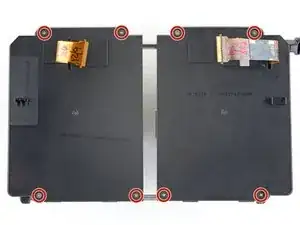

Используйте отвертку PH000, чтобы извлечь восемь винтов 2,4 мм, фиксирующих крышки OLED.

Шаг 38

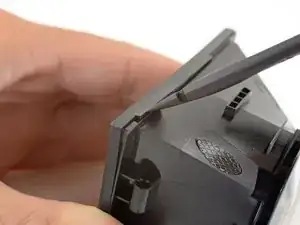

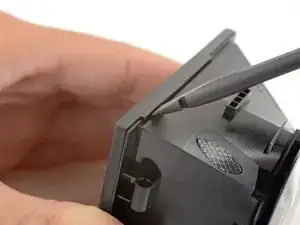

Используйте плоский конец прайс‑тера, чтобы поджать один край крышки OLED и начать отщёлкивание этого края.

Шаг 39

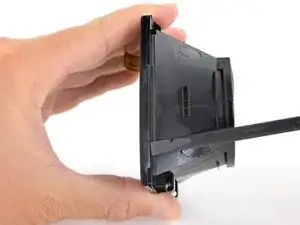

Поддвиньте прайс‑тер под защёлку вдоль этого края, чтобы освободить остальную часть края.

Шаг 40

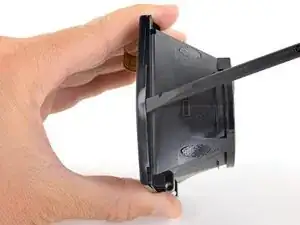

Проведите прайс‑тер вокруг оставшихся кромок крышки OLED, чтобы отщёлкнуть эти кромки.

Шаг 41

Снимите крышку OLED.

Повторите последние три шага, чтобы снять другую крышку OLED.

При сборке не забудьте продеть кабели OLED через их направляющие в крышке OLED.

Шаг 42

Очень осторожно подденьте OLED-дисплей за края и выньте его из рамки.

Если вы собираетесь повторно использовать OLED-дисплеи, будьте крайне осторожны, чтобы не прикасаться к передней части экранов и не гнуть и не повреждать их.

Повторите эту процедуру для другого OLED-дисплея.

Шаг 43

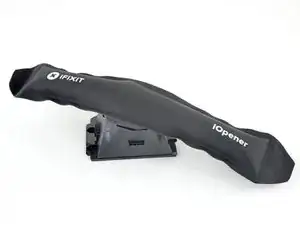

Приложите iOpener к линзе, чтобы смягчить клей, удерживающий её на рамке.

Шаг 44

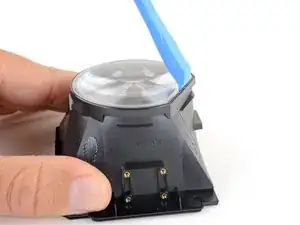

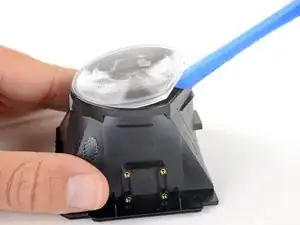

Используйте инструмент для вскрытия, чтобы приподнять плоский край линзы.

Если приподнять трудно, приложите iOpener ещё на 30 секунд, чтобы дополнительно смягчить клей.

Шаг 45

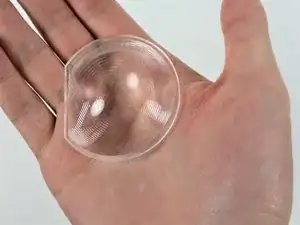

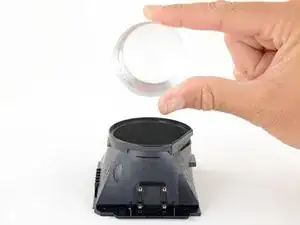

Снимите линзу.

Повторите последние два шага, чтобы снять другую линзу.

Остаются только линза и рамки OLED.

При сборке убедитесь, что выпуклая сторона линзы обращена от рамки.

Шаг 46

Винты находятся очень близко к экрану. Слишком сильное давление на винты может повредить или треснуть экран. Будьте осторожны при отвинчивании и завинчивании рядом с экраном.

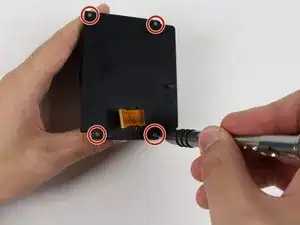

Снимите четыре винта 2 мм с крестообразной шлицевой насадкой #00, удерживающие экран в сборке окуляра.

Шаг 47

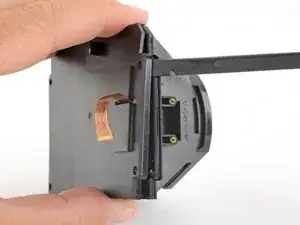

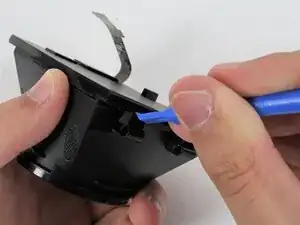

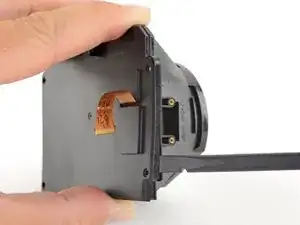

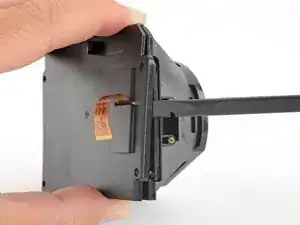

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть по шву между корпусом окуляра и экраном.

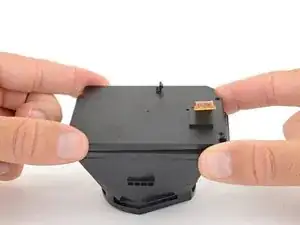

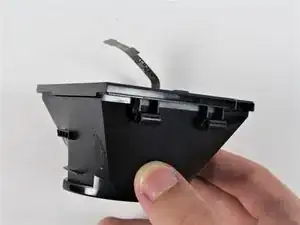

Осторожно оттяните крышку экрана от корпуса окуляра, продевая ленточный кабель через отверстие.

Шаг 48

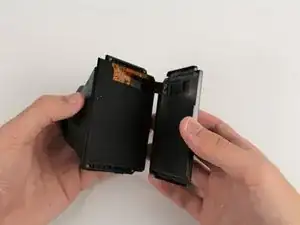

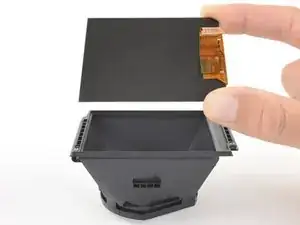

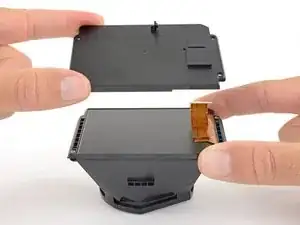

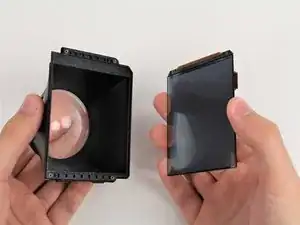

Снимите экран с корпуса окуляра, разъединив две части друг от друга.

Шаг 49

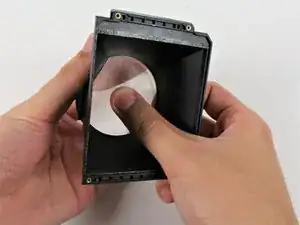

Держите руку перед линзой и приготовьтесь поймать её при снятии.

Изнутри чёрного пластикового корпуса аккуратно надавливайте по краям линзы, чтобы извлечь её.

Линза держится на клее; надавливание по краям постепенно ослабит и разорвет сцепление. После разрыва сцепления линза выпадет вперёд.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
