Замена ручки фокусировки HTC Vive

Электроника

Используйте это руководство, чтобы снять и заменить ручку фокусировки на HTC Vive.

Шаг 1

Используйте пинцет, чтобы удалить маленькие наклейки, закрывающие четыре винта, крепящие внешнюю оболочку.

Используйте отвертку T5 Torx, чтобы удалить четыре винта длиной 3,4 мм, крепящие внешнюю оболочку.

Шаг 2

Используйте плоский конец лопатки, чтобы поддеть верхний край правой половины внешней оболочки позади крышки компонента и рядом с швом посередине, пока она не освободится от гарнитуры.

Шаг 3

Удерживайте правую половину внешней оболочки и тяните ее вправо и вперед, пока не почувствуете, что зажимы на передней стороне крышки освободились.

Если оболочку трудно снять, попробуйте поддеть вдоль шва плоским концом лопатки, чтобы освободить зажимы.

Шаг 4

Сдвиньте правую сторону внешней оболочки вправо и снимите с гарнитуры.

Шаг 5

Повторите последние три шага для левой стороны внешней оболочки и снимите ее.

Шаг 6

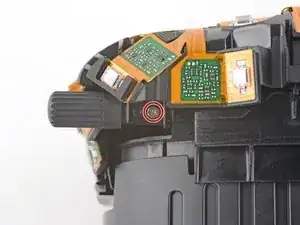

Используйте отвертку PH000, чтобы удалить винт, крепящий ручку фокусировки.

Шаг 7

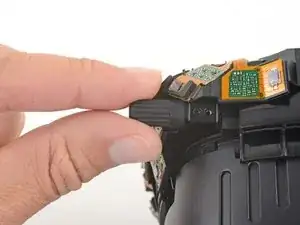

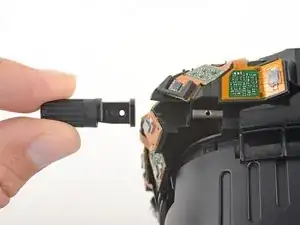

Сдвиньте ручку фокусировки с фокусировочного стержня и снимите ее.

Заключение

Сравните вашу новую замену с оригинальной деталью—возможно, вам потребуется перенести оставшиеся компоненты или удалить защитную пленку с новой детали перед установкой.

Чтобы собрать устройство, следуйте приведенным выше шагам в обратном порядке.

Утилизируйте свои электронные отходы в сертифицированном переработчике R2 или e-Stewards.
