Замена материнской платы iHome iH8BR

Электроника

Материнская плата — это «мозг» iHome. Она управляет устройством, принимая сигналы от кнопок и колесиков прокрутки и заставляя устройство выполнять соответствующие действия. Если внутри iHome возникла неисправность, причина может быть в материнской плате.

Шаг 1

Отключите устройство от сети и переверните его так, чтобы кнопки лежали на ровной поверхности.

Сожмите защёлку пальцами в направлении стрелки «Open», пока она не ослабнет. Потяните защёлку вертикально, чтобы снять её.

Снимите крышку батарейного отсека и выньте батареи.

Шаг 2

Подденьте лопаткой под две передние резиновые накладки, чтобы открыть доступ к двум скрытым винтам.

Шаг 3

Удалите следующие восемь винтов:

Четыре винта Phillips #2 длиной 15,1 мм возле передней части устройства.

Четыре винта Phillips #2 длиной 12,7 мм возле задней части устройства.

Пазы для четырёх винтов длиной 12,7 мм очень узкие, поэтому понадобится тонкая отвертка Phillips #2 без сменных наконечников, чтобы достичь их.

Шаг 4

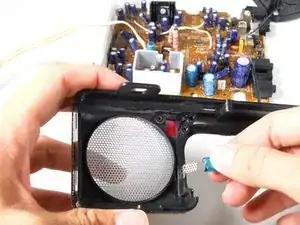

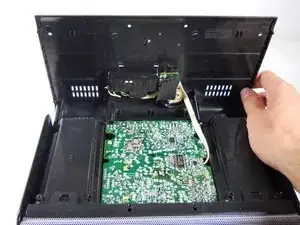

Поверните iHome на 180 градусов так, чтобы решётка динамика была обращена к вам. Аккуратно приподнимите нижнюю часть корпуса и наклоните её, как показано.

Будьте осторожны и не дергайте нижнюю часть корпуса резко. Белый ленточный кабель — единственное, что соединяет нижний корпус с остальной частью устройства.

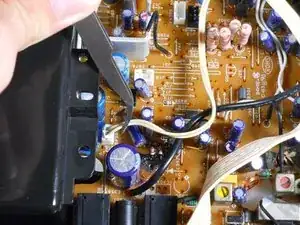

Используя пинцет, отсоедините белый ленточный кабель. Тяните за ленту, а не за контактную часть.

Нижний корпус теперь можно полностью снять с устройства!

Шаг 5

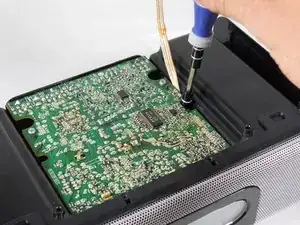

Снимите четыре винта, крепящие верхнюю часть корпуса к материнской плате:

Два винта Phillips #2 длиной 9,5 мм возле решётки динамика.

Два винта Phillips #2 длиной 14,3 мм, расположенные в углублениях под материнской платой.

Полезно использовать отвертку с магнитным наконечником, чтобы винты не потерялись внутри устройства.

Шаг 6

Поверните iHome на 180 градусов и аккуратно потяните корпуса динамиков вверх, чтобы отжать их от нижнего корпуса.

Отделение узла материнской платы от верхнего корпуса потребует значительной силы. Будьте очень осторожны, чтобы не сломать корпус и не дергать ленточные кабели, прикреплённые снизу.

Потягивание наружу за стороны верхней части корпуса может помочь освободить узел.

Если снять кажется слишком сложно, вероятно, остался винт. Убедитесь, что вы удалили все перечисленные винты перед продолжением.

Снимите заднюю крышку адаптера.

Шаг 7

Удалите четыре винта Phillips #1 длиной 6,4 мм, крепящие адаптер к внешнему корпусу.

Удаляйте следующие винты только если планируете разбирать адаптер для iPod позднее:

Два винта Phillips #1 длиной 6,4 мм в центре адаптера. Эти винты имеют встроенные шайбы.

Один винт Phillips #1 длиной 4,0 мм в центре адаптера.

Адаптер для iPod теперь должен отделиться от верхней части корпуса.

Шаг 8

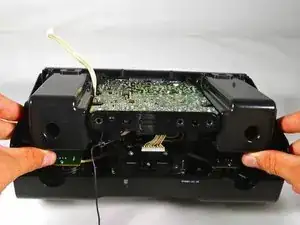

С задней стороны iHome, обращённой к вам, наклоните узел материнской платы вверх, как показано.

Не рвите и не дергайте эти ленточные кабели. Тяните за сами ленты, а не за контактные части.

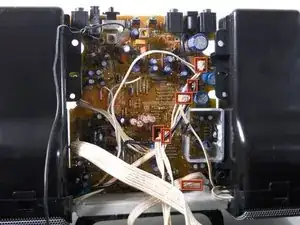

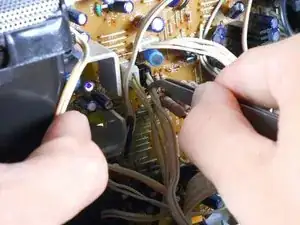

Используйте пинцет, чтобы отсоединить 6 ленточных кабелей.

Шаг 9

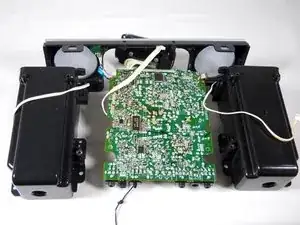

Поднимите динамики, материнскую плату и адаптер для iPod вверх и отложите от нижнего корпуса.

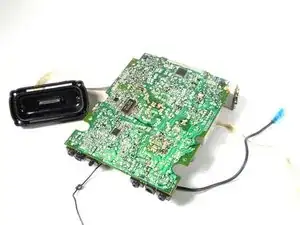

Вы отделили внутренние компоненты iHome от защитного корпуса!

Шаг 10

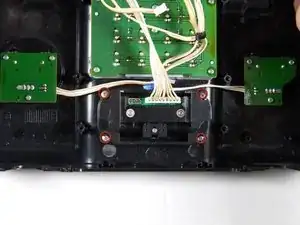

Снимите четыре винта, крепящие верхнюю часть корпуса к материнской плате.

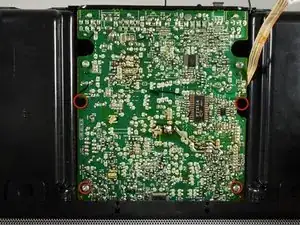

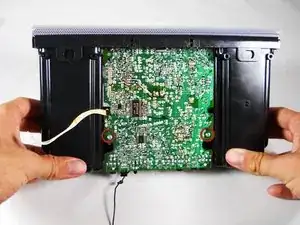

Два из указанных винтов скрыты под материнской платой. Эти винты отмечены на предоставленных изображениях.

Шаг 11

Аккуратно приподнимите корпуса динамиков, чтобы отделить их от нижнего корпуса. Провода соединяют нижнюю часть материнской платы с верхней частью корпуса и не будут полностью отсоединены на этом этапе.

Снимите заднюю крышку адаптера и отложите в сторону.

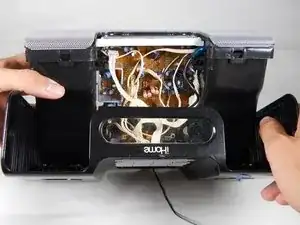

На последнем изображении iHome повернут, чтобы показать все провода, о которых следует знать.
