Замена кнопок iHome iH8BR

Отключите устройство от розетки и переверните его так, чтобы кнопки оказались на ровной поверхности.

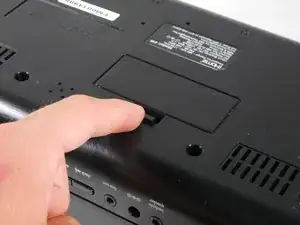

Сожмите защёлку пальцами в направлении стрелки «Open», пока защёлка не ослабнет. Потяните защёлку вертикально, чтобы снять её.

Снимите крышку батарейного отделения и извлеките батарейки.

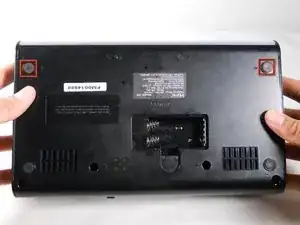

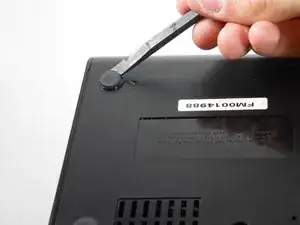

Подденьте два передних резиновых уплотнителя лопаткой, чтобы открыть доступ к двум скрытым винтам.

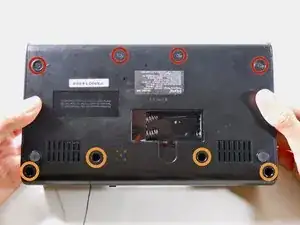

Удалите следующие восемь винтов:

Четыре винта Phillips #2 длиной 15,1 мм в передней части устройства.

Четыре винта Phillips #2 длиной 12,7 мм в задней части устройства.

Пазы для четырёх винтов длиной 12,7 мм очень узкие, поэтому вам понадобится тонкая отвертка Phillips #2 без сменных головок, чтобы добраться до них.

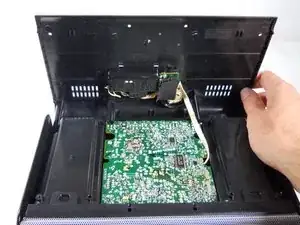

Поверните iHome на 180 градусов так, чтобы решётка динамика была направлена к вам. Осторожно приподнимите нижнюю крышку от корпуса и наклоните её, как показано.

Будьте осторожны и не дергайте нижнюю крышку. Единственной вещью, соединяющей нижнюю крышку с остальной частью устройства, является белый ленточный кабель.

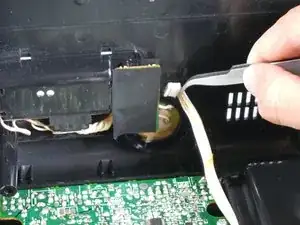

С помощью пинцета отсоедините белый ленточный кабель. Тяните за ленту, а не за контактную часть.

Нижняя крышка теперь может быть полностью удалена с устройства!

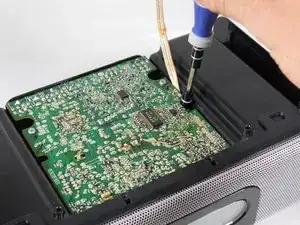

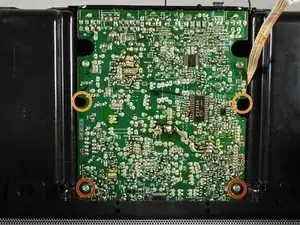

Снимите четыре винта, крепящие верхнюю часть корпуса к материнской плате:

Два винта Phillips #2 длиной 9,5 мм возле решётки динамика.

Два винта Phillips #2 длиной 14,3 мм, расположенные в углублениях под материнской платой.

Полезно использовать отвертку с магнитным наконечником, чтобы винты не потерялись внутри устройства.

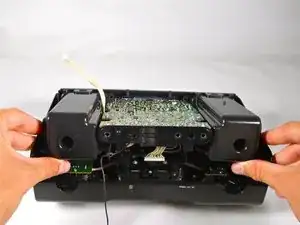

Поверните iHome на 180 градусов и осторожно потяните корпуса динамиков вверх, чтобы отжать их от нижней крышки.

Отделение узла материнской платы от верхней крышки потребует значительной силы. Будьте очень осторожны, чтобы не сломать корпус и не дергать ленточные кабели, прикреплённые снизу.

Оттягивание боковых частей верхней крышки наружу может помочь ослабить узел.

Если снять кажется слишком сложно, возможно, какой-то винт ещё не удалён. Убедитесь, что вы удалили все перечисленные винты перед выполнением этого шага.

Снимите заднюю крышку адаптера.

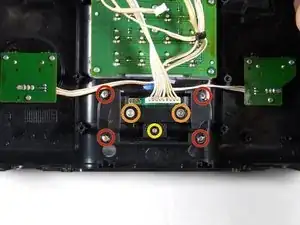

Удалите четыре винта Phillips #1 длиной 6,4 мм, удерживающие адаптер в наружном корпусе.

Удаляйте следующие винты только если планируете разбирать адаптер для iPod позже:

Два винта Phillips #1 длиной 6,4 мм в центре адаптера. Эти винты имеют встроенные шайбы.

Один винт Phillips #1 длиной 4,0 мм вблизи центра адаптера.

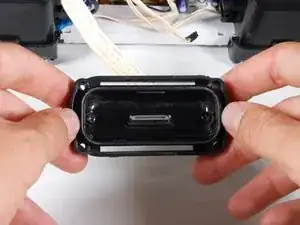

Адаптер iPod теперь должен быть отделён от верхней крышки.

Прижав заднюю часть iHome к себе, наклоните узел материнской платы вверх, как показано.

Не дергайте и не рывите эти ленточные кабели. Тяните не за контактные головки, а за сами ленты.

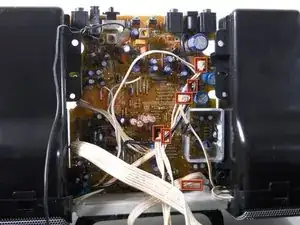

С помощью пинцета отсоедините 6 ленточных кабелей.

Поднимите динамики, материнскую плату и адаптер iPod вверх и отведите их от нижнего корпуса.

Вы отделили внутренние компоненты iHome от его защитного корпуса!

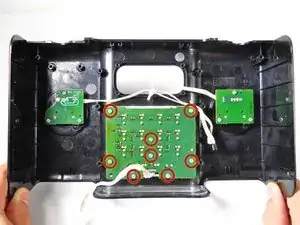

Удалите восемь винтов Phillips #1 длиной 7,9 мм с центральной платы.

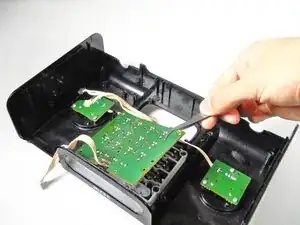

С помощью пинцета аккуратно снимите самую большую печатную плату.

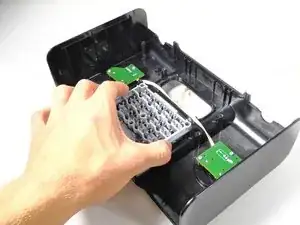

Вы должны легко приподнять кнопки и снять их.
