Замена сборки разъёма зарядки JBL Charge 5
Добро пожаловать в руководство по замене сборки разъёма зарядки динамика JBL Charge 5. Если у вас возникли проблемы с зарядкой, например, шаткие соединения или повреждённые разъёмы, это руководство поможет восстановить функцию зарядки вашего динамика. Это руководство предназначено для версии TT.
Дополнительную информацию по устранению неисправностей можно найти на странице диагностики неисправностей JBL Charge 5.
Примечание: Для этого ремонта требуются средние технические навыки.
Если вы не уверены в своих силах, обратитесь за профессиональной помощью или свяжитесь со службой поддержки JBL.
Основные моменты руководства:
- Подробные пошаговые инструкции с иллюстрациями.
- Внимательно прочитайте всё руководство перед началом работы.
- Выключите динамик JBL Charge 5 перед началом ремонта.
Проверка гарантии:
- Если устройство находится на гарантии, подумайте о профессиональном ремонте, чтобы не аннулировать гарантию.
Советы перед ремонтом:
- Обращайтесь с электронными компонентами осторожно.
- Запомните расположение разъёмов, ленточных кабелей или винтов для их снятия и повторной установки.
- Работайте в чистом и хорошо освещённом месте, чтобы избежать повреждений или потери деталей.
После ремонта:
- Проведите проверку работоспособности.
- Подключите динамик к питанию и убедитесь, что зарядка проходит нормально без сбоев.
- Протестируйте разные кабели зарядки на совместимость.
Перед началом ремонта выключите устройство и отсоедините зарядное устройство.
Шаг 1
Убедитесь, что устройство полностью выключено и никакие кабели не подключены перед тем, как продолжить ремонт.
Тканевая крышка крепится только пластиковыми защёлками. В зависимости от модели, крышка может дополнительно крепиться винтами.

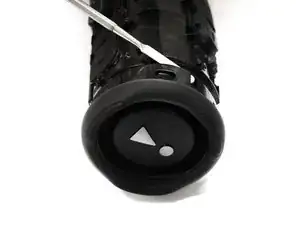

Вставьте плоский конец лопатки в зазор между тканевой крышкой и правой частью зазора.
Поднимите тканевую крышку вверх, чтобы освободить пластиковые защёлки с правой стороны зазора.
Шаг 2
Вставьте плоский конец лопатки в зазор между тканевой крышкой в центре зазора и левой частью зазора.
Используйте лопатку, чтобы раскрыть край с резиновой текстурой, освобождая оставшиеся пластиковые защёлки.
Шаг 3

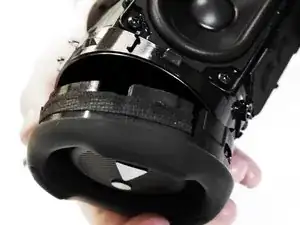

Руками аккуратно разведите две половинки корпуса и снимите тканевую крышку с внутреннего каркаса.
Шаг 4

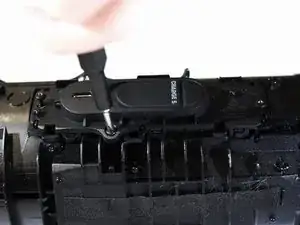

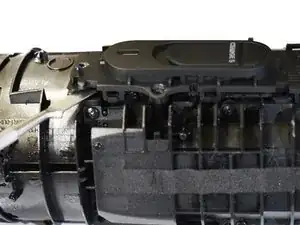

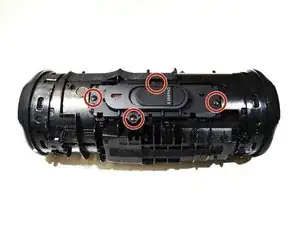

Используйте отвёртку с крестообразным наконечником №0, чтобы выкрутить четыре винта длиной 10,6 мм, крепящих крышку разъёма зарядки.
Шаг 5

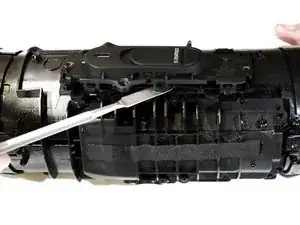

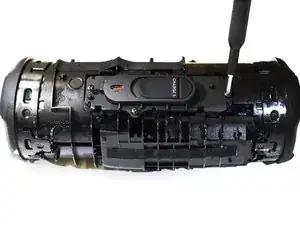

Используйте инструмент для вскрытия или лопатку, чтобы открыть защёлки.
Не извлекайте сразу разъём зарядки.
Шаг 6

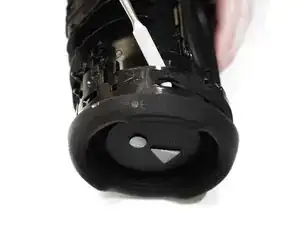

Поверните устройство влево и сдвиньте левый пассивный излучатель басов с рамы устройства с помощью металлической лопатки.
Шаг 7

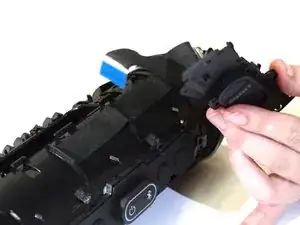

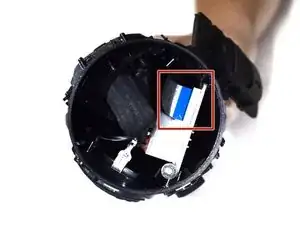

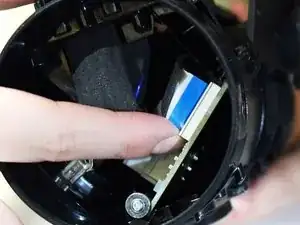

Захватите разъём зарядки двумя пальцами и аккуратно отсоедините синий и чёрный ленточный кабель без фиксатора от платы.
При извлечении разъёма удерживайте его двумя пальцами, чтобы ленточный кабель не порвался.
Шаг 8

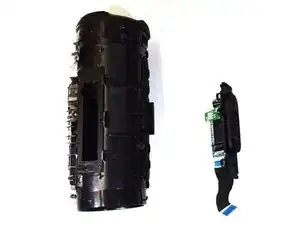

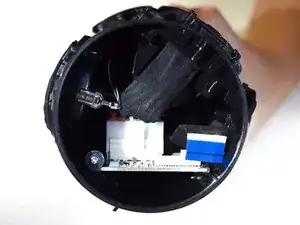

Используя оба пальца, извлеките сборку разъёма зарядки.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
