Замена динамика JBL Charge 4

Электроника

Динамик отвечает за создание звука, исходящего от устройства. Если качество звука низкое или динамик вообще не издает звука, но включается, это может быть результатом поврежденного или сломанного динамика. Этот гид покажет вам, как заменить динамик в JBL Charge 4. Для выполнения этой задачи нужны навыки пайки и распайки. Найдите руководство по пайке и распайке здесь.

Шаг 1

Переверните динамик и вставьте пластиковый инструмент для открытия в щель решетки.

Поддевайте от себя к задней части динамика, чтобы освободить зажим.

Повторите этот процесс для зажима с другой стороны.

Шаг 2

Удалите два винта Phillips #0 длиной 8 мм с другого края решетки.

Шаг 3

Разъедините обе стороны решетки.

Снимите крышку с динамика.

Шаг 4

Используя пластиковый инструмент для открытия, поднимите кнопку в верхней части динамика, чтобы освободить радиатор от зажимов.

Повторите этот процесс для остальных зажимов вокруг радиатора, чтобы освободить его от корпуса.

Шаг 5

Сдвиньте радиатор с корпуса устройства.

Повторите с другой стороны.

Пассивные радиаторы баса защищают от попадания воды в устройство. Множественное их удаление может повредить водонепроницаемость динамика.

Шаг 6

Переверните устройство так, чтобы динамик был обращен к вам.

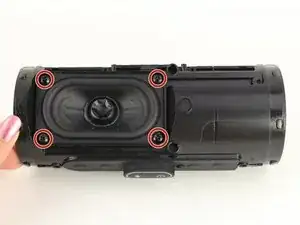

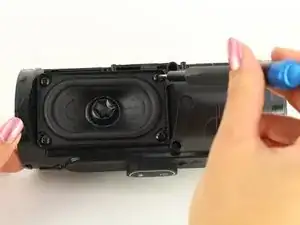

Удалите четыре винта Phillips #1 длиной 8 мм.

Шаг 7

Берегите аккуратно динамик.

Шаг 8

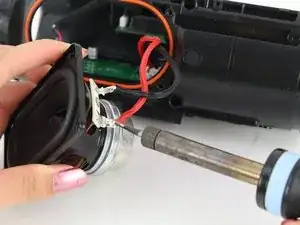

Уберите красные и черные провода.

Руководство по пайке и распайке можно найти

Перевод руководства с ifixit.com
