Замена аудио-кабеля AUX JBL Clip 2
Если встроенный AUX-кабель вашего JBL Clip 2 не воспроизводит музыку с вашего музыкального устройства, возможно, проблема заключается в самом кабеле. Устройство будет разобрано, и аудио-кабель AUX будет удалён и заменён.
Шаг 1
Начните с удаления переднего колпачка JBL Clip 2, используя пластиковый инструмент для открытия, чтобы попасть между складками.
Если ваш JBL Clip 2 никогда не разбирался, для выполнения этой процедуры потребуется умеренное усилие.
Шаг 2

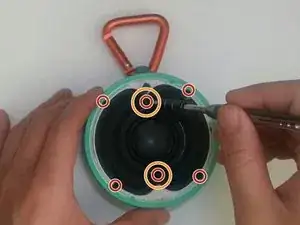

Под колпачком будет шесть винтов T8 длиной 3 мм, открутите эти шесть винтов. Сохраните.
Если вы не собираетесь заменять динамик, пожалуйста, игнорируйте два средних винта T8 длиной 3 мм во время этой процедуры.
Шаг 3

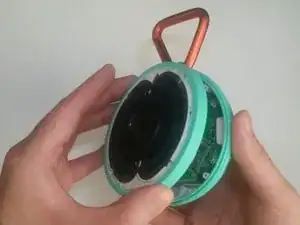

Передняя крышка легко поднимется, и компоненты будут видны.
Шаг 4

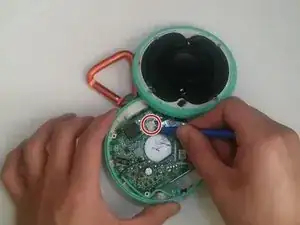

Чтобы полностью удалить верхнюю часть, отсоедините динамик от материнской платы, используя пластиковый инструмент для открытия.
При отсоединении будьте осторожны и не прилагайте слишком много усилия, так как эти две части должны быть отсоединены.
Шаг 5
Под материнской платой будет четыре винта T8 длиной 3 мм, открутите эти четыре винта.
Шаг 6

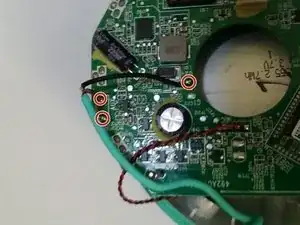

Отсоедините три точки пайки, связывающие AUX-кабель с материнской платой.
Если вам нужна помощь с декомпозицией, обратитесь к Как паять и распаивать соединения.
Удалите AUX-кабель.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
