Замена кнопок JBL Charge 5
Добро пожаловать в наше руководство по замене кнопок на колонке JBL Charge 5. Это руководство предназначено для версии TT, но с небольшими отличиями применимо и к другим моделям. Если у вас проблемы с отсутствием отклика, залипанием или механическими повреждениями, выполните эти шаги, чтобы вернуть полноценную работоспособность устройству.
Для дополнительной информации по устранению неполадок ознакомьтесь со страницей устранения неполадок JBL Charge 5.
Примечание: Для выполнения этого ремонта требуются средние технические навыки.
Если вы не уверены, обратитесь к профессионалу или в службу поддержки JBL.
Основные моменты руководства:
- Подробные пошаговые инструкции с иллюстрациями.
- Прочитайте руководство полностью перед началом работ.
- Перед ремонтом выключите колонку JBL Charge 5.
Проверьте гарантию:
- Если устройство на гарантии, обратитесь к производителю или в авторизованный сервисный центр.
Советы перед ремонтом:
- Обращайтесь с электронными компонентами осторожно.
- Обратите внимание на разъемы и шлейфы при отключении/подключении.
- Работайте в чистом, хорошо освещенном месте.
После ремонта:
- Проведите проверку работоспособности.
- Протестируйте каждую кнопку по отдельности на предмет отклика и изменений в удобстве использования.
Перед началом ремонта выключите устройство и отключите зарядное устройство.
Шаг 1
Перед началом ремонта убедитесь, что устройство полностью выключено и к нему не подсоединены кабели.
Тканевый чехол крепится только пластмассовыми защелками. В зависимости от модели чехол может крепиться как защелками, так и винтами.

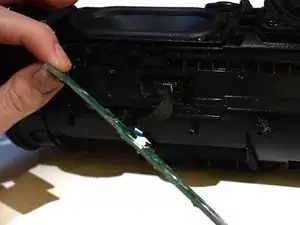

Вставьте плоский конец монтажной лопатки в шов между тканевым чехлом и правой стороной шва.
Подденьте тканевый чехол вверх, чтобы освободить пластмассовые защелки на правой стороне шва.
Шаг 2

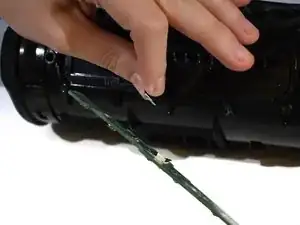

Вставьте плоский конец монтажной лопатки в шов между тканевым чехлом в центре шва и левой стороной шва.
Используя монтажную лопатку, подденьте край с резиновой текстурой, освободив оставшиеся пластмассовые защелки.
Шаг 3
Аккуратно разомкните две половинки корпуса руками и сдвиньте тканевый чехол с внутренней части корпуса.
Шаг 4

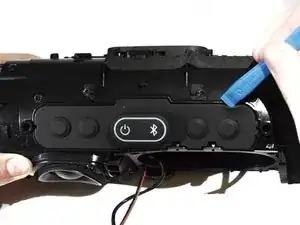

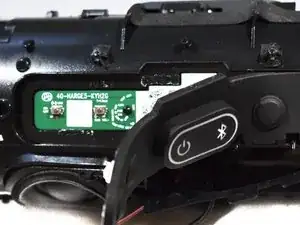

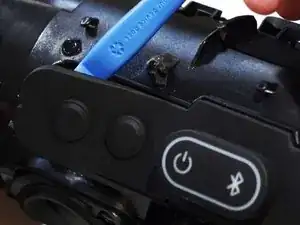

Используйте инструмент для вскрытия iFixit, чтобы аккуратно поддеть каждую сторону крышки кнопок.
При снятии резиновой кнопочной накладки клеевые соединения разорвутся. Это может привести к утрате водонепроницаемости устройства.
Шаг 5

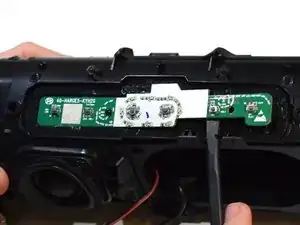

Используйте пластиковую лопаточку и аккуратно подденьте стороны платы управление кнопками, чтобы извлечь её из посадочного места.
Будьте осторожны и не вытягивайте плату полностью. Плата соединена с устройством шлейфом.
Шаг 6

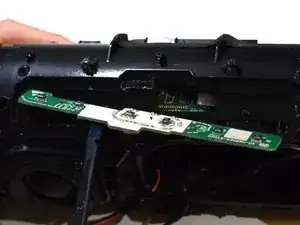

Защипните разъем шлейфа без усилий и аккуратно вытащите шлейф, чтобы отсоединить его от платы.
Снимите плату кнопок.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
