Замена посадочного места разъёма зарядки JBL Charge 4

Переверните колонку и вставьте пластиковый инструмент для вскрытия в щель на решётке.

Подденьте от себя в направлении задней части колонки, чтобы освободить защёлку.

Повторите этот процесс для защёлки с другой стороны.

Удалите два винта Phillips #0 длиной 8 мм с другого края решётки.

Разделите обе стороны решётки.

Снимите крышку с колонки.

Используя пластиковый инструмент для вскрытия, поднимите язычок сверху колонки, чтобы освободить радиатор от защёлок.

Повторите этот процесс на других защёлках вокруг радиатора, чтобы освободить его от корпуса.

Отожмите радиатор с корпуса устройства.

Повторите с другой стороны.

Пассивные басовые радиаторы препятствуют попаданию воды внутрь устройства. Многократное снятие может нарушить водонепроницаемость колонки.

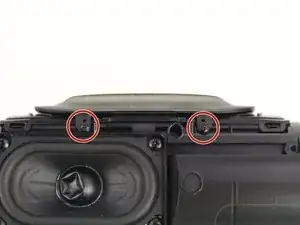

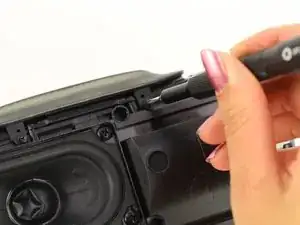

Удалите два винта Phillips #0 длиной 6 мм с каждой стороны, чтобы снять крышку посадочного места разъёма.

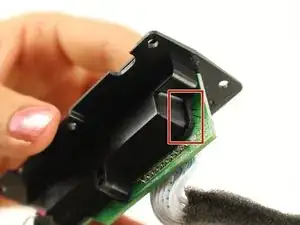

С противоположной стороны крышка посадочного места разъёма крепится двумя крючками. Сдвиньте крышку назад и снимите её с крючков.

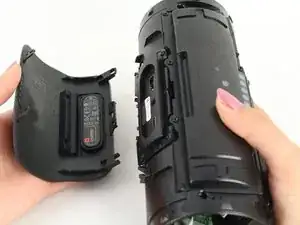

Снимите крышку посадочного места разъёма.

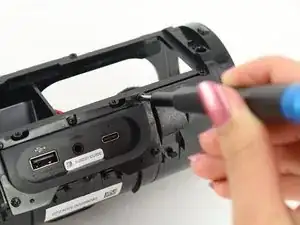

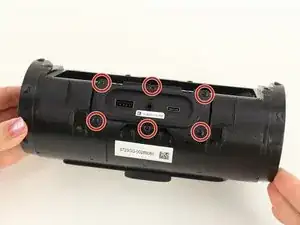

Удалите шесть винтов Phillips #0 длиной 6 мм.

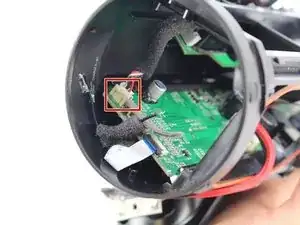

Прежде чем снимать посадочное место разъёма, необходимо отсоединить соединительные разъёмы с обеих сторон устройства.

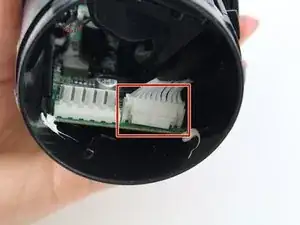

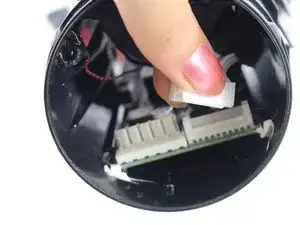

Нажмите на язычок и аккуратно выньте проводной разъём.

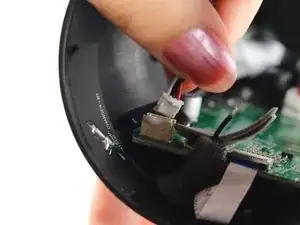

Снимите второй разъём на противоположной стороне, аккуратно потянув его наружу.

Снимите посадочное место разъёма с устройства и отложите устройство в сторону.

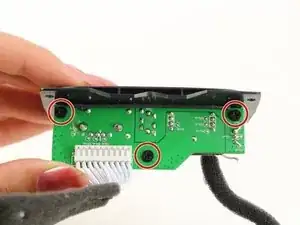

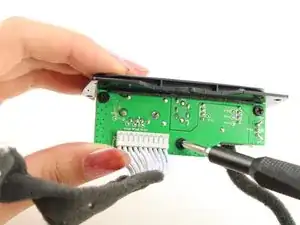

Удалите три винта Phillips #0 длиной 9 мм с платы.

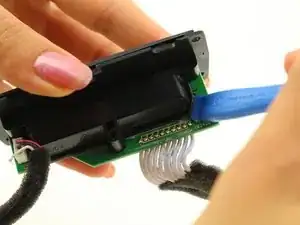

Используя пластиковый инструмент для вскрытия, приподнимите плату из держателя посадочного места разъёма.

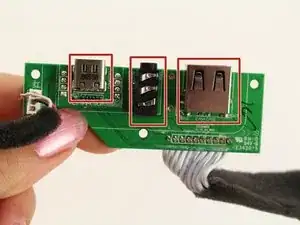

Выберите разъём, который хотите заменить.

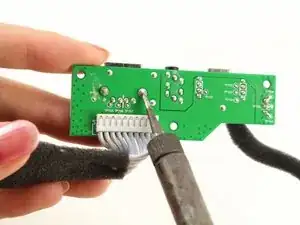

Переверните плату и выпаяйте соединение, чтобы удалить выбранный разъём.

Руководство по пайке и выпаиванию можно найти здесь.
