Замена кнопок JBL Charge 4
Кнопки необходимы для включения и выключения колонки, а также для выполнения других функций, включая перевод устройства в режим сопряжения Bluetooth. Если кнопки работают некорректно, они могут быть сломаны или изношены и требуют замены. В этом руководстве показано, как заменить кнопки в вашей JBL Charge 4.
Шаг 1

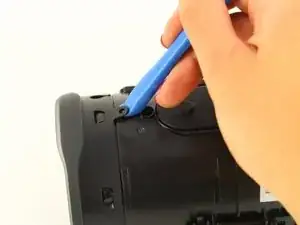

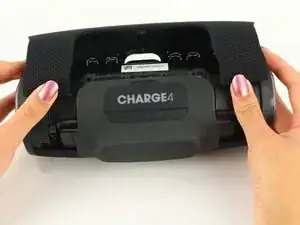

Переверните колонку и вставьте пластиковый инструмент для открывания в щель на решётке.
Отожмите инструмент от себя в сторону задней части колонки, чтобы освободить защёлку.
Повторите этот процесс для защёлки с другой стороны.
Шаг 2

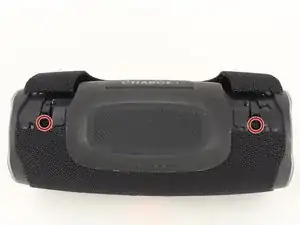

Снимите два винта Phillips #0 длиной 8 мм с другого края решётки.
Шаг 3
Разведите обе стороны решётки в разные стороны.
Снимите крышку с колонки.
Шаг 4
С помощью пластикового инструмента для открывания поднимите язычок на верхней части колонки, чтобы освободить радиатор из защёлок.
Повторите эту операцию на остальных защёлках вокруг радиатора, чтобы освободить его от корпуса.
Шаг 5

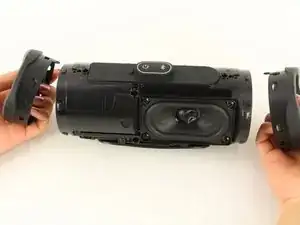

Оттолкните радиатор от рамки устройства.
Повторите с другой стороны.
Пассивные басовые радиаторы предотвращают попадание воды внутрь устройства. Многократное снятие может нарушить водонепроницаемость колонки.
Шаг 6

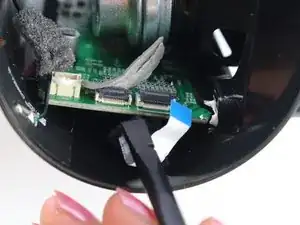

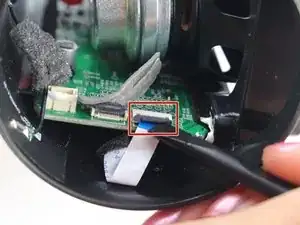

Приподнимите ленту, закрывающую ZIF-коннектор платы управления кнопками слева на материнской плате.
Поднимите чёрный фиксирующий язычок ZIF-коннектора кончиком лопатки или ногтем, чтобы освободить белый ленточный кабель.
Шаг 7

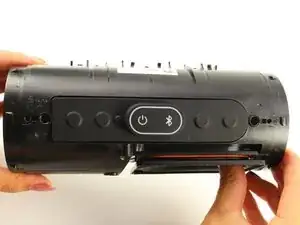

Переверните колонку так, чтобы кнопки оказались сверху.

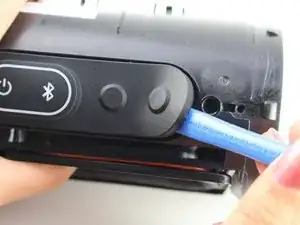

С помощью пластикового инструмента для открывания отожмите резиновую накладку платы управления кнопками от клея.
Снимите накладку и отложите в сторону.
Снятие резиновой накладки и платы управления разрывает клеевые соединения, что может привести к утрате водонепроницаемости колонки.
Шаг 8

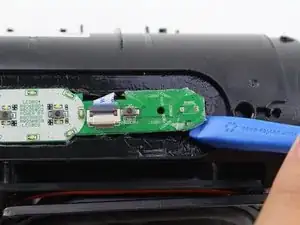

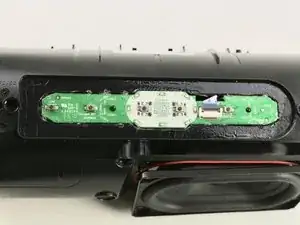

С помощью пластикового инструмента для открывания отожмите плату управления кнопками от клея.
Для этого потребуется разрезать клей вокруг платы.
Осторожно поднимите плату управления кнопками, протягивая ленточный кабель через вырез.
При установке новой платы управления кнопками обязательно удалите все остатки клея от старой платы.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
