Замена материнской платы JBL Charge 5

Перед началом ремонта выключите устройство и отсоедините все кабели.

В зависимости от модели некоторые тканевые крышки крепятся только пластиковыми защёлками, в то время как у других используются и пластиковые защёлки, и винты.

Начинайте поддевать только с кромки, показанной на фотографиях. В противном случае вы рискуете повредить защёлки тканевой крышки, если у вашей модели крышка также закреплена винтами.

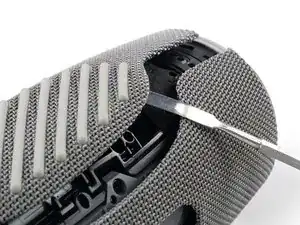

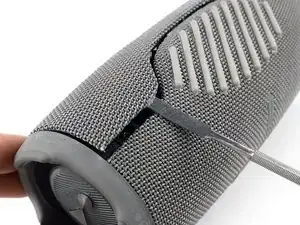

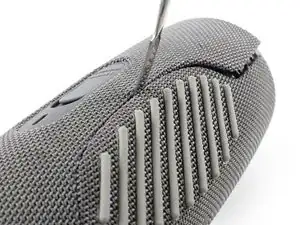

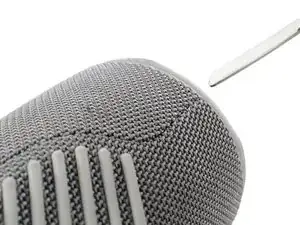

Вставьте плоский конец металлической лопатки в зазор между двумя половинами тканевой крышки.

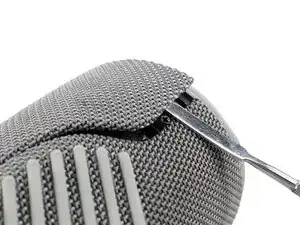

Просуньте лопатку под кромку тканевой крышки без текстурированной резины и подденьте вверх, чтобы освободить её пластиковые защёлки.

Повторите предыдущий шаг, используя лопатку для продвижения вдоль всего шва, чтобы освободить оставшиеся пластиковые защёлки.

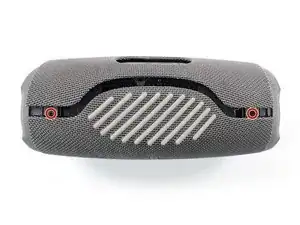

Используйте крестовую отвёртку, чтобы вынуть два винта длиной 10,6 мм, фиксирующие тканевую крышку.

Пока не пытайтесь полностью снять тканевую крышку — она всё ещё удерживается другими пластиковыми защёлками.

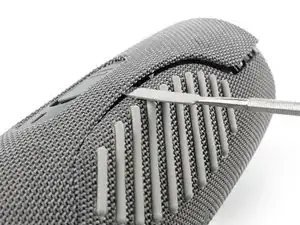

Используйте металлическую лопатку, чтобы поддеть другую кромку тканевой крышки — сторону с текстурированной резиной — и освободить оставшиеся пластиковые защёлки.

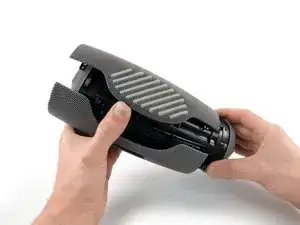

Одной рукой раздвиньте кромки тканевой крышки, а другой рукой оттяните узел динамика от крышки.

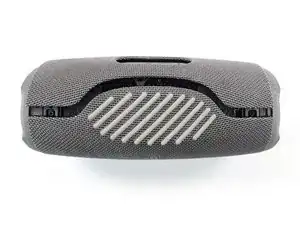

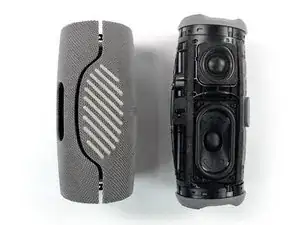

Снимите тканевую крышку.

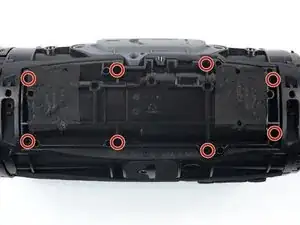

Используйте крестовую отвёртку, чтобы вынуть восемь винтов длиной 10,6 мм, фиксирующих крышку аккумулятора.

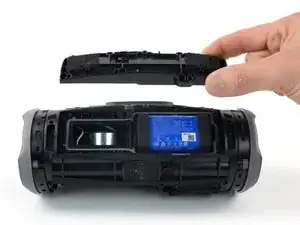

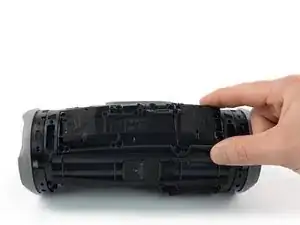

Снимите крышку аккумулятора.

В зависимости от вашей модели длина кабеля аккумулятора может отличаться. Если кабель короткий, будьте особенно осторожны, чтобы не тянуть его во время следующих шагов, чтобы не повредить разъём.

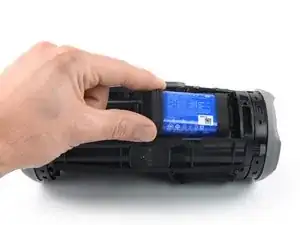

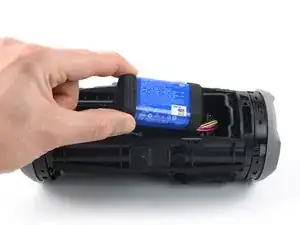

Поднимите аккумулятор и отодвиньте его в сторону, чтобы получить доступ к разъёму аккумулятора. Пока не пытайтесь полностью его удалить — он всё ещё подключён к устройству.

При сборке это хорошее место, чтобы включить устройство и проверить ремонт перед установкой тканевой крышки.

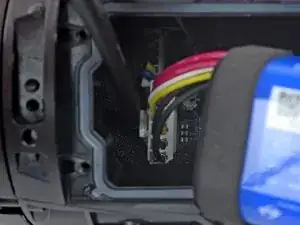

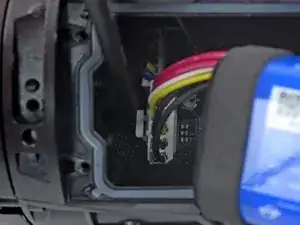

Аккумулятор подключён к материнской плате через разъём питания, у которого есть маленькая боковая защёлка, фиксирующая его.

Чтобы отсоединить такой разъём, необходимо сжать защёлку вплотную к разъёму и вытащить разъём прямо вверх из гнезда, чтобы отключить аккумулятор.

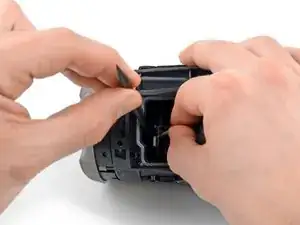

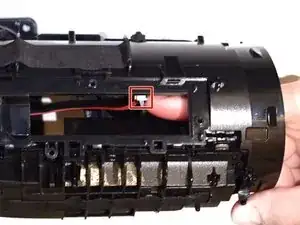

Вставьте пластиковую лопатку в вырез для разъёма аккумулятора.

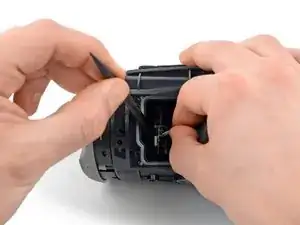

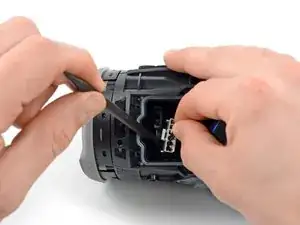

Используйте лопатку, чтобы сжать защёлку к разъёму и освободить её.

Свободной рукой возьмитесь за провода аккумулятора прямо над разъёмом и тяните разъём прямо вверх из гнезда, пошатывая его влево и вправо, чтобы ослабить зажимающие клипсы.

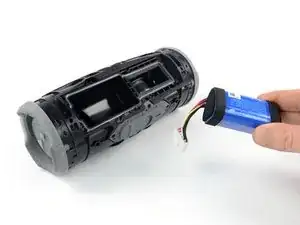

Снимите аккумулятор.

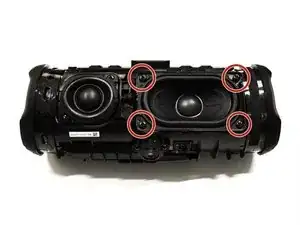

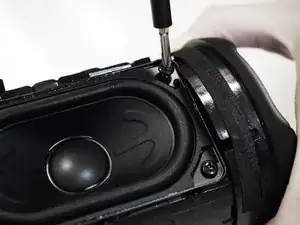

Используя крестовую отвёртку №1, выньте четыре винта длиной 16,5 мм в углах вокруг овального динамика.

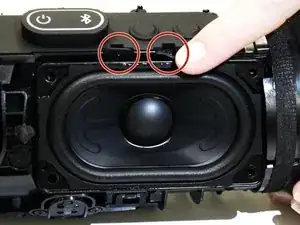

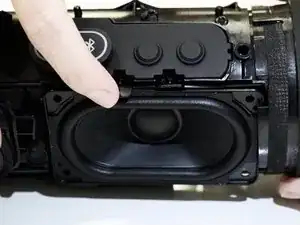

Осторожно используйте руки, чтобы отогнуть клапаны, расположенные в верхней части динамика.

Держите динамик за верхнюю и нижнюю левую части квадратной платформы.

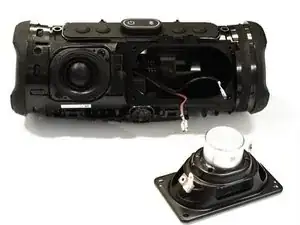

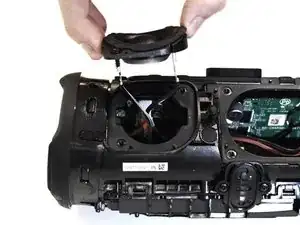

Аккуратно извлеките динамик из корпуса.

Будьте осторожны с проводами, прикреплёнными к задней части динамика при извлечении.

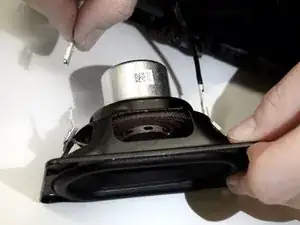

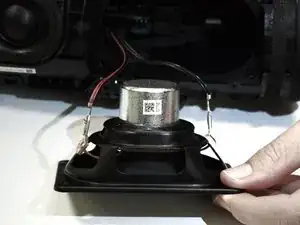

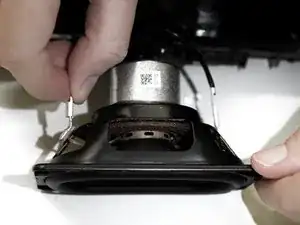

Удерживая динамик крепко на месте, аккуратно снимите красный провод с динамика, зажав его у серебристой оснóвки возле контакта и потянув.

Повторите предыдущий шаг для чёрного провода.

Крестовой отвёрткой Phillips #1 отвинтите два винта длиной 16,5 мм в верхнем правом и нижнем левом углах маленького круглого динамика.

Осторожно возьмите динамик руками и извлеките его из устройства.

Будьте осторожны с проводами, прикреплёнными к задней части динамика при извлечении.

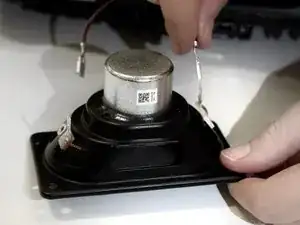

Аккуратно зажмите белый провод у серебристой оснóвки рядом с контактом.

Осторожно отсоедините провод от динамика, потянув его.

Повторите предыдущие шаги для чёрного провода.

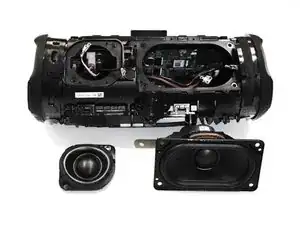

Оба динамика должны быть правильно отключены.

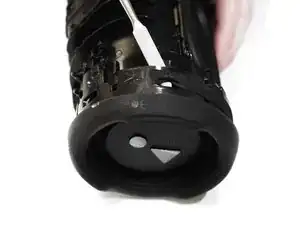

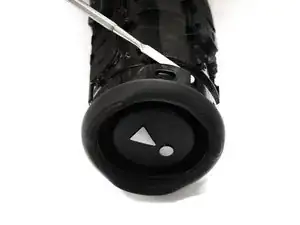

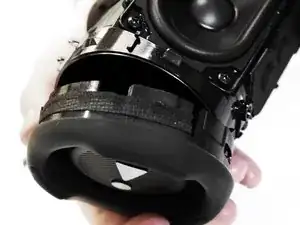

С помощью лопатки подденьте радиатор и отсоедините его от рамы устройства.

При необходимости повторите с другой стороны.

Отвёрткой Phillips #0 удалите один винт длиной 10,6 мм.

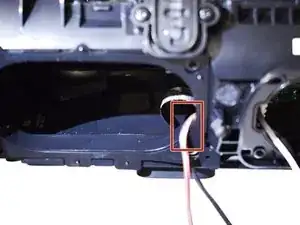

Сожмите защёлку на разъёме внутри динамика и потяните, чтобы отсоединить кабель питания от материнской платы.

Аккуратно зажмите белый разъём, чтобы освободить, и вытяните покрытый пеной кабель с голубым наконечником из материнской платы.

Осторожно извлеките собранный кабель с проводами, обёрнутыми в красную изоляцию, из разъёма.

Убедитесь, что провода вытягиваются равномерно, чтобы ни один из них не оказался в натяжении.

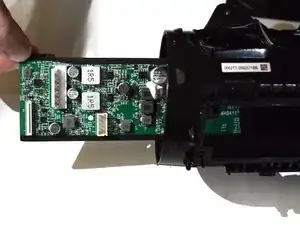

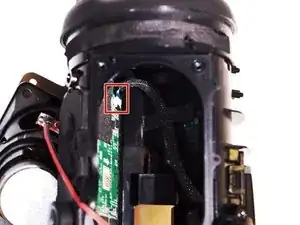

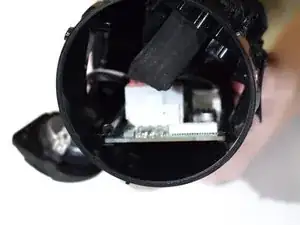

Вытяните материнскую плату до тех пор, пока на нижней стороне платы не откроется плёночный кабель.

Не вынимайте материнскую плату полностью; при частичном извлечении становится виден подключённый кабель.

Отключите плёночный разъём под платой, сжав его двумя пальцами и вытянув наружу.

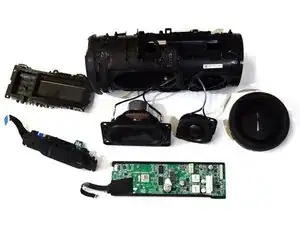

Выполните выдвижение материнской платы из устройства, чтобы извлечь её.
