Замена материнской платы JBL Charge 4

Переверните динамик и вставьте пластиковый инструмент для поддевания в щель на решётке.

Подденьте от себя в сторону задней части динамика, чтобы освободить защёлку.

Повторите этот процесс для защёлки на другой стороне.

Выверните два винта Phillips #0 длиной 8 мм с другого края решётки.

Разведите обе стороны решётки в стороны.

Снимите крышку с динамика.

Используя пластиковый инструмент для поддевания, поднимите язычок сверху динамика, чтобы освободить радиатор от защёлок.

Повторите этот процесс с другими защёлками вокруг радиатора, чтобы освободить его от рамы.

Сдвиньте радиатор с рамы устройства.

Повторите с другой стороны.

Пассивные басовые радиаторы защищают внутреннюю часть устройства от воды. Многократное снятие может нарушить водозащиту динамика.

Выверните два винта Phillips #0 длиной 6 мм на передней стороне крышки отсека портов.

Осторожно сдвиньте крышку назад и снимите её с крючков.

Снимите крышку отсека портов.

Выверните два винта Phillips #0 длиной 6 мм.

Выверните четыре винта Phillips #0 длиной 8 мм.

Поднимите крышку батарейного отсека.

Удалите липкую ленту, чтобы открыть белый ZIF-разъём ленточного кабеля.

Поднимите чёрную фиксирующую планку на ZIF-разъёме кончиком лопатки или ногтем, чтобы освободить кабель.

Извлеките белый ленточный кабель из крышки аккумулятора и отложите крышку в сторону.

Извлеките аккумулятор из гнезда, аккуратно потянув за него.

Вытащите аккумулятор настолько, чтобы обнажить штекерный разъём проводов аккумулятора.

Нажмите на белую защёлку и аккуратно выньте разъём аккумулятор‑устройство.

Переверните устройство так, чтобы динамик был перед Вами.

Выверните четыре винта Phillips #1 длиной 8 мм.

Осторожно извлеките динамик.

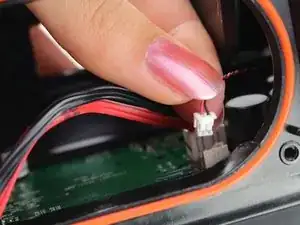

Отпаяйте красный и чёрный провода.

Руководство по пайке и выпайке можно найти здесь.

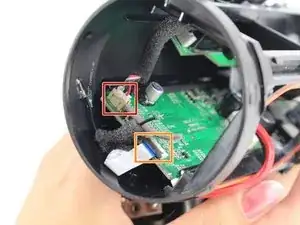

Снимите жгут проводов, идущий от отсека портов слева от материнской платы, аккуратно подняв разъём из его посадочного места.

Снимите белый ленточный кабель из ZIF-разъёма, подняв чёрную фиксирующую планку на разъёме лопаткой или ногтем.

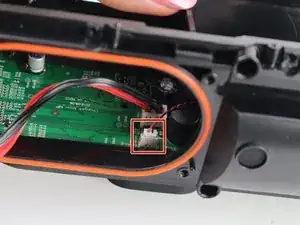

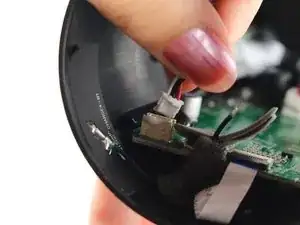

Снимите заземляющий жгут рядом с проводом динамика, аккуратно потянув его из разъёма.

Переверните динамик на другую сторону.

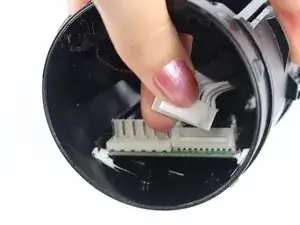

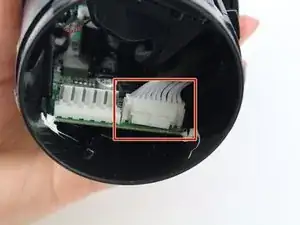

Снимите жгут проводки, ведущий к отсеку портов, нажав на язычок и аккуратно потянув жгут из разъёма.

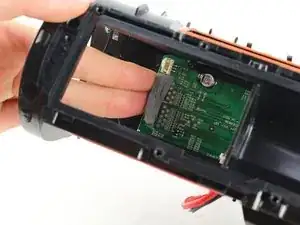

Толкните материнскую плату с любой стороны корпуса вдоль её направляющих.

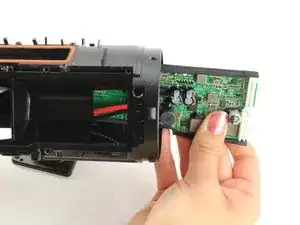

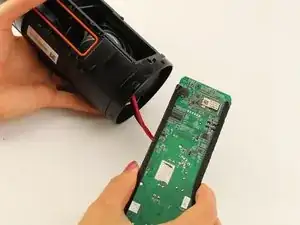

Выньте материнскую плату из корпуса динамика.

При установке материнской платы обратно убедитесь, что она размещена между двумя направляющими на верхней стороне динамика.
