Замена материнской платы Anker Soundcore Motion Boom Plus
Это руководство покажет, как заменить материнскую плату Anker Soundcore Motion Boom Plus. Материнская плата — это основная печатная плата, которая управляет ключевыми функциями колонок, такими как Bluetooth, зарядка, питание и аудио. Если устройство не включается, не заряжается, воспроизводит искажённый звук, возникают проблемы с Bluetooth или чувствительность органов управления нарушена, материнская плата может быть повреждена и требовать замены.
Замена материнской платы включает работу с мелкими и хрупкими деталями, поэтому используйте подходящие инструменты, чтобы не повредить устройство. Перед началом убедитесь, что устройство выключено.
Шаг 1
Вставьте монтажный инструмент в зазор между решёткой динамика и корпусом.
Проведите инструментом по верхней, нижней части и бокам, пока решётка полностью не освободится.
Прилагайте лёгкое давление, чтобы не повредить решётку.
Снимите решётку.
Шаг 2
Снимите два пассивных радиатора по бокам устройства.
Не тяните слишком сильно и не прикладывайте чрезмерную силу, чтобы не сломать пассивные радиаторы.
Шаг 3
Удалите шестнадцать винтов Phillips 14 мм, по восемь на каждом конце колонки.
Шаг 4
Осторожно снимите ручку с устройства, отсоединив защёлки по бокам, затем потяните ручку вверх.
Шаг 5
Переверните колонку на бок и с помощью лопатки снимите два резиновых упора на дне устройства.
Шаг 6
Удалите одиннадцать винтов Philips 13 мм, которые фиксируют корпус драйвера.
Шаг 7
Удалите по два винта Phillips 14 мм с каждой стороны ручки, рядом с точками защёлки.
Шаг 8
Удалите четыре винта Philips 14 мм на верхней части устройства.
Шаг 9
Вставьте лопатку в зазор на верхней части устройства.
Осторожно подденьте корпус, чтобы открыть его.
Шаг 10
Отключите все три кабеля, аккуратно вытягивая разъёмы из гнёзд.
Не тяните с усилием. Шлейфы хрупкие и легко повреждаются.
Шаг 11

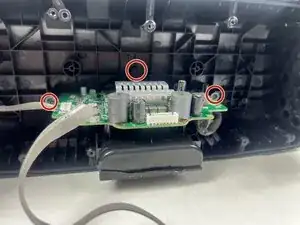

Удалите три винта Phillips 12 мм, фиксирующие материнскую плату к шасси.
Удалите два винта Phillips 10 мм вокруг аккумулятора.
Шаг 12

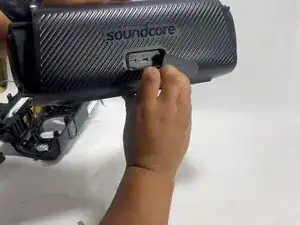

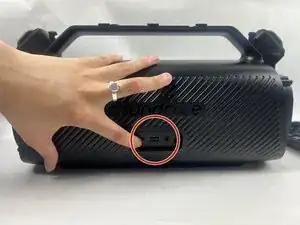

Переверните колонку и надавите на порт зарядки внутрь.
Шаг 13

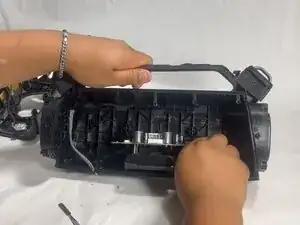

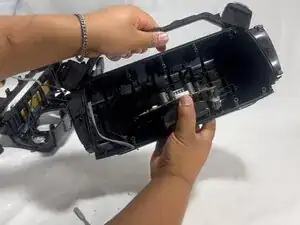

Выдвиньте материнскую плату и аккумулятор, проталкивая их через порт зарядки.
Сборка материнской платы и аккумулятора должна легко отделиться.
Шаг 14

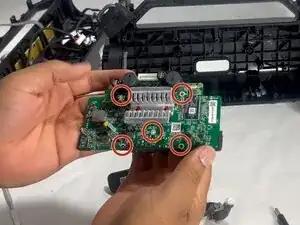

Удалите пять винтов Phillips 10 мм, соединяющих материнскую плату и аккумулятор.
Осторожно поднимите материнскую плату с аккумулятора после удаления всех винтов.
Обращайтесь аккуратно, чтобы не повредить компоненты.
Шаг 15
Осторожно разъедините материнскую плату и аккумулятор.
Шаг 16
Подсоедините новую материнскую плату к аккумулятору.
Заключение
Для сборки устройства выполните указанные выше шаги в обратном порядке.
Утилизируйте электронные отходы в пункте переработки с сертификатом R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
Перевод руководства с ifixit.com
