Замена зарядного порта Anker Soundcore Motion Boom Plus
В этом руководстве шаг за шагом показано, как заменить зарядный порт на Anker Soundcore Motion Boom Plus. Зарядный порт обеспечивает подзарядку батареи. Если ваше устройство не заряжается или заряжается только при определённом положении кабеля, причиной может быть неисправный зарядный порт.
Выключите питание устройства и используйте рекомендованные инструменты, чтобы предотвратить повреждение устройства.
Шаг 1
Вставьте монтажный инструмент в шов между защитной решёткой динамика и корпусом.
Подденьте инструментом по верхнему, нижнему краю и по бокам, пока решётка полностью не отщёлкнется.
Прилагайте аккуратное давление, чтобы не повредить решётку.
Снимите решётку.
Шаг 2
Снимите два пассивных радиатора по обеим сторонам устройства.
Не тяните слишком сильно и не прикладывайте чрезмерную силу, чтобы не сломать пассивные радиаторы.
Шаг 3
Удалите шестнадцать винтов с крестообразной (Phillips) головкой длиной 14 мм, по восемь на каждом конце динамика.
Шаг 4
Осторожно снимите ручку с устройства, отщёлкнув крепления ручки с боков, затем потянув ручку вверх.
Шаг 5
Переложите динамик на бок и с помощью пластикового лопаточного инструмента (spudger) снимите две резиновые ножки на нижней стороне устройства.
Шаг 6
Удалите одиннадцать винтов с крестообразной (Phillips) головкой длиной 13 мм, удерживающих корпус драйвера.
Шаг 7
Удалите по два винта с крестообразной (Phillips) головкой длиной 14 мм, расположенные по бокам ручки, рядом с точками защёлки.
Шаг 8
Удалите четыре винта с крестообразной (Phillips) головкой длиной 14 мм на верхней части устройства.
Шаг 9
Вставьте пластиковый лопаточный инструмент в шов на верхней части устройства.
Осторожно подденьте и откройте корпус.
Шаг 10
Отключите каждый из трёх кабелей, аккуратно вытягивая разъёмы из их сокетов.
Не тяните с усилием. Шлейфы хрупкие и легко ломаются.
Шаг 11

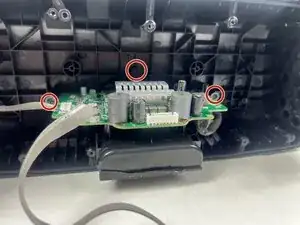

Удалите три винта с крестообразной (Phillips) головкой длиной 12 мм, фиксирующие плату в корпусе.

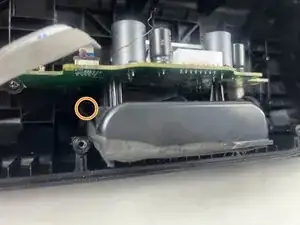

Удалите два винта с крестообразной (Phillips) головкой длиной 10 мм вокруг батареи.
Шаг 12

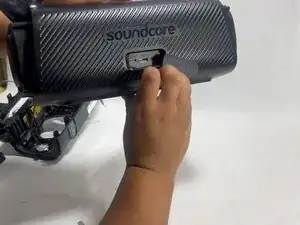

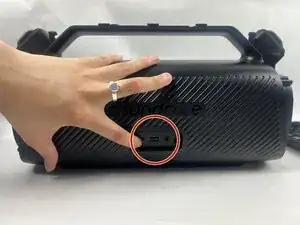

Переверните динамик и сдвиньте зарядный порт внутрь корпуса.
Шаг 13

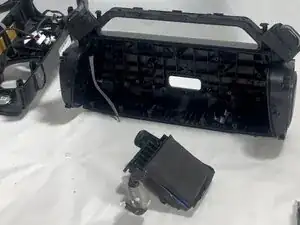

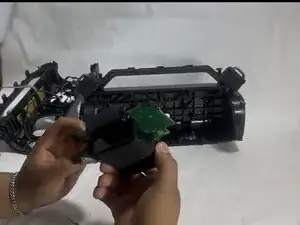

Выдвиньте плату и аккумулятор, проталкивая через область зарядного порта.
Сборка платы и аккумулятора должна легко отделиться.
Шаг 14
Удалите пять винтов с крестообразной (Phillips) головкой длиной 10 мм, скрепляющих плату и аккумулятор.

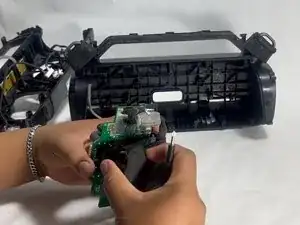

Осторожно приподнимите плату от аккумулятора после удаления всех винтов.
Обращайтесь аккуратно, чтобы не повредить компоненты.
Шаг 15
Осторожно разъедините плату и аккумулятор.
Шаг 16
Извлеките аккумулятор из силиконового/пластикового держателя и замените его.
Замена должна иметь новый прикреплённый зарядный порт.
Заключение
Для сборки устройства следуйте вышеописанным шагам в обратном порядке.
Утилизируйте электронные отходы через сертифицированного переработчика R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью в сообщество Answers.
