Замена аккумулятора Anker Soundcore Motion Boom Plus
Используйте это руководство, если у вас возникают проблемы с аккумулятором Anker Soundcore Motion Boom Plus. Если колонка внезапно выключается или не включается, аккумулятор может быть разряжен, неисправен или требовать замены.
Перед продолжением исключите другие возможные причины. Если устройство не заряжается, попробуйте другой кабель или источник питания, чтобы определить, не просто ли разряжен аккумулятор. Также проверьте разъем для зарядки на наличие повреждений.
Эта процедура требует вскрытия устройства, поэтому действуйте осторожно — некоторые компоненты могут быть чувствительны к электростатическому разряду (ESD) или случайным повреждениям. Рассмотрите возможность использования антистатического коврика или заземляющего браслета, чтобы уменьшить риск ESD при ремонте электронных устройств.
Если аккумулятор визуально вздут или имеет неприятный запах, он может быть повреждён. Будьте осторожны при обнаружении вздутого аккумулятора во время разборки и обращайтесь с ним аккуратно, так как он представляет пожароопасность.
Перед началом ремонта обязательно полностью выключите колонку, чтобы избежать поражения электрическим током или повреждения устройства.
Шаг 1
Вставьте инструмент для открытия в шов между решёткой динамика и корпусом.
Подденьте инструментом по верхней, нижней и боковым сторонам, пока решётка полностью не отщелкнется.
Прилагайте аккуратное давление, чтобы не повредить решётку.
Снимите решётку.
Шаг 2

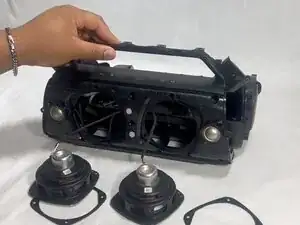

Снимите два пассивных радиатора по обе стороны устройства.
Не тяните слишком сильно и не прикладывайте чрезмерную силу, чтобы не сломать пассивные радиаторы.
Шаг 3
Удалите шестнадцать винтов с крестообразной шлицей, длиной 14 мм — по восемь с каждого торца колонки.
Шаг 4
Аккуратно снимите ручку с устройства, отщёлкнув крепления по бокам, затем потянув ручку наружу.
Шаг 5
Положите колонку на бок и с помощью лопатки снимите две резиновые ножки на нижней части устройства.
Шаг 6
Удалите одиннадцать винтов с крестообразной шлицей, длиной 13 мм, которые закрепляют корпус динамика.
Шаг 7
Удалите по два винта с крестообразной шлицей, длиной 14 мм, расположенные по обе стороны от ручки рядом с точками крепления.
Шаг 8
Удалите четыре винта с крестообразной шлицей, длиной 14 мм, на верхней части устройства.
Шаг 9
Вставьте лопаточку в шов на верхней части устройства.
Аккуратно подденьте корпус, чтобы открыть его.
Шаг 10
Отключите три кабеля, аккуратно вытягивая разъемы из их гнезд.
Не тяните с силой. Плоские шлейфы хрупкие и легко ломаются.
Шаг 11

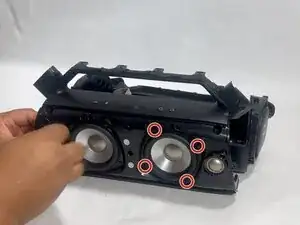

Удалите четыре винта с крестообразной шлицей, длиной 11 мм, фиксирующие сабвуфер.
Аккуратно выньте сабвуфер из корпуса устройства.
Шаг 12

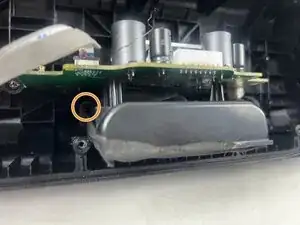

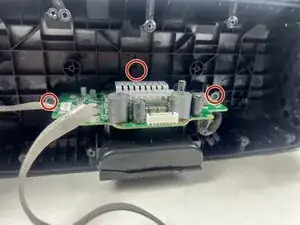

С помощью отвертки удалите три винта с крестообразной шлицей, длиной 12 мм, вокруг материнской платы.
Удалите два винта с крестообразной шлицей, длиной 10 мм, вокруг аккумулятора.
Шаг 13

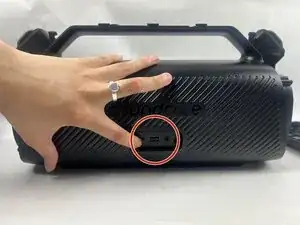

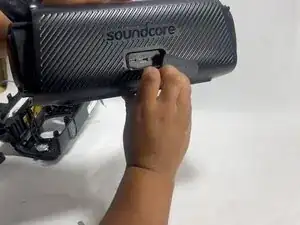

Переверните колонку и нажмите разъём для зарядки внутрь.
Шаг 14

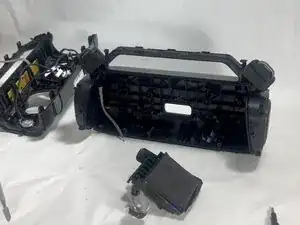

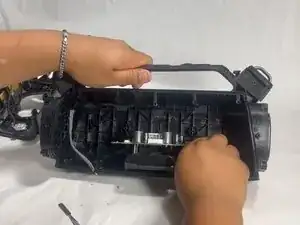

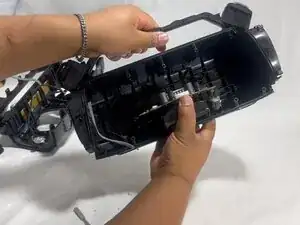

Выдвиньте материнскую плату и аккумулятор, проталкивая через разъём для зарядки.
Сборка материнской платы и аккумулятора должна легко отделяться.
Шаг 15

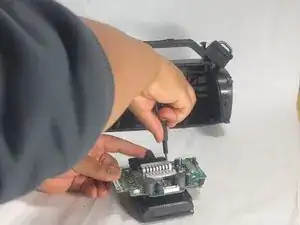

Удалите пять винтов с крестообразной шлицей, длиной 10 мм, которые скрепляют материнскую плату и аккумулятор.
Когда все винты удалены, аккуратно поднимите материнскую плату с аккумулятора.
Обращайтесь бережно, чтобы не повредить компоненты.
Шаг 16

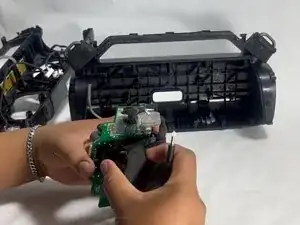

Аккуратно разъедините материнскую плату и аккумулятор.
Шаг 17
Установите и подключите новый аккумулятор на место старого.
Заключение
Для обратной сборки устройства выполните вышеуказанные шаги в обратном порядке.
Для оптимальной работы после завершения руководства откалибруйте установленный аккумулятор.
Утилизируйте электронные отходы у переработчика с сертификатом R2 или e-Stewards.
Ремонт прошёл неудачно? Попробуйте базовую диагностику или спросите сообщество Answers за помощью.
