Замена материнской платы JBL Pulse

Используйте пластиковый инструмент для вскрытия, чтобы поддеть по краям круговую резиновую панель.

Когда края ослабнут, полностью снимите резиновую панель кнопок.

При сборке потребуется нанести новый клей.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть плату кнопок, приподнимая края.

Поднимите плату кнопок, оголив присоединённый кабель.

При сборке потребуется нанести новый клей.

Оттяните чёрную деталь сверху разъёма от платы, чтобы ослабить, затем отсоедините кабель.

Вывинтите четыре чёрных винта PH0 длиной 9 мм сверху и снизу устройства.

Снимите колпачок вручную.

Внешний корпус теперь можно снять.

Снимите ленту вокруг кабелей в верхней части устройства.

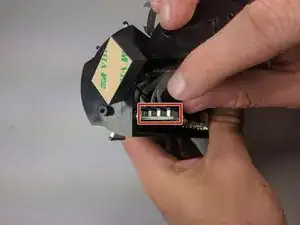

Снимите кабели, приподняв чёрный держатель, затем вытянув кабель наружу.

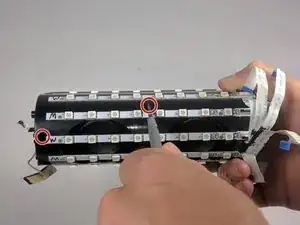

Удалите по два чёрных винта PH0 длиной 9 мм с внешней стороны внутреннего корпуса с каждой стороны.

Используйте металлическую лопатку, чтобы отщёлкнуть кронштейн, удерживающий корпус вместе.

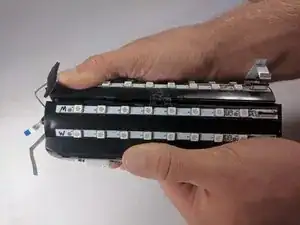

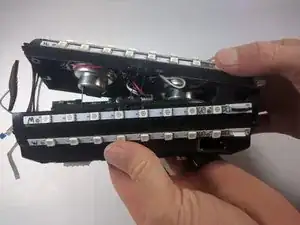

Разъедините корпус вручную.

Снимите кабели, приподняв чёрный держатель, затем вытянув кабель наружу.

Снимайте кабели, потянув крепко.

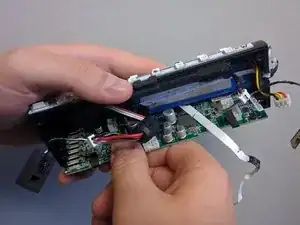

После того как все кабели отсоединены, захватите материнскую плату и выдвиньте её наружу.
