Замена материнской платы JBL Go 4
Это руководство по замене материнской платы динамика JBL GO 4.
Это следует учитывать, если динамик имеет проблемы с зарядкой, сбои в работе, искажения аудио или другие такие проблемы. Обычно это считается последним средством.
Пожалуйста, ознакомьтесь с нашей страницей по диагностике для получения дополнительных советов.
Примечание: Устройство, использованное в этом руководстве, является ненастоящей моделью, поэтому внутренние компоненты могут отличаться от таковых в вашем оригинальном устройстве. Тем не менее, процедура замены остается примерно такой же и должна применяться к вашему устройству.
Шаг 1

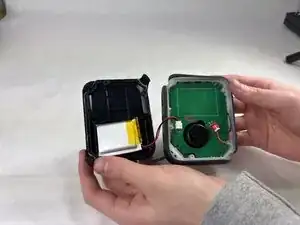

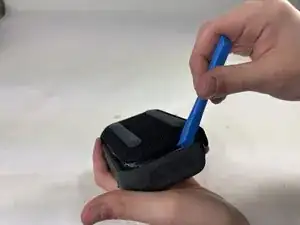

Используйте инструмент для открытия, чтобы отстегнуть обе стороны крышки динамика.
Будьте осторожны, чтобы не принуждать его разъединяться и не сломать.
Шаг 2

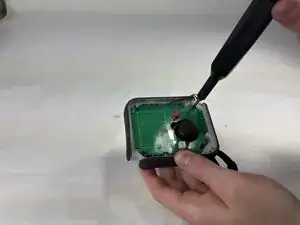

Удалите винты с крестовой головкой, крепящие материнскую плату.
Шаг 3

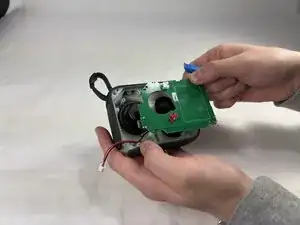

Осторожно извлеките белые и красные элементы из их разъемов на материнской плате с помощью рук.
Они должны выходить относительно легко, это последний элемент, необходимый перед удалением материнской платы.
Шаг 4

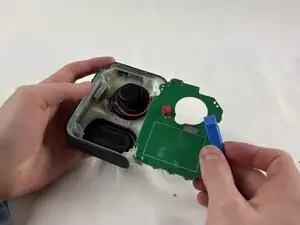

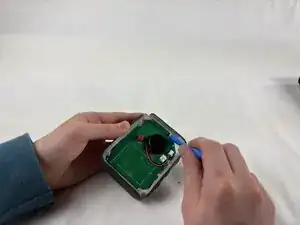

Используйте инструмент для открытия, чтобы отделить материнскую плату от остальной части динамика.
Будьте очень осторожны, чтобы не повредить остальную часть динамика.
Заключение
Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке. Утилизируйте свои электронные отходы у сертифицированного переработчика R2 или e-Stewards.
Перевод руководства с ifixit.com
