Замена разъёма зарядки Ultimate Ears Wonderboom 3
Если ваша колонка Wonderboom 3 плохо держит заряд, возможны проблемы с разъёмом зарядки. Это руководство покажет, как заменить неисправный или повреждённый разъём. Поскольку частое подключение и отключение может изнашивать разъём, это распространённая проблема, обсуждаемая на форумах.
Перед использованием этого руководства важно отметить, что этот ремонт может повлиять на водонепроницаемость колонки. Убедитесь, что колонка отключена от питания.
Шаг 1
Чтобы отщелкнуть верхнюю часть колонки от корпуса, вставьте металлическую лопатку слева от центра колонки. Чтобы найти правильное положение, убедитесь, что заострённый конец лопатки вставлен полностью.
Находясь в этом положении, нажмите вниз и в сторону корпуса, чтобы отщелкнуть верхнюю часть. Вы должны почувствовать и услышать щелчок.
Повторите это на всех четырёх сторонах колонки. Верхняя часть колонки отщелкнется, когда вы нажмёте на неё, поэтому держите крышку, чтобы она не отскочила.
Шаг 2
Снимите верхнюю часть колонки, чтобы открыть внутренности устройства.
Аккуратно отложите верхнюю крышку в сторону и убедитесь, что прозрачные пластиковые язычки кнопок остались целыми.
Шаг 3
Снимите тканевую сетку с колонки, нажав на центр колонки и потянув сетку вверх.
Шаг 4
Отвинтите четыре винта Филлипс M3 x 6 мм в каждом углу колонки.
Шаг 5
Используя металлическую лопатку, медленно подденьте её за динамик.
Медленно и аккуратно продвигайте лопатку вперёд, чтобы отслоить водонепроницающий клей, который удерживает динамик на месте.
Этот шаг повлияет на водонепроницаемость колонки.
Шаг 6
Оттяните динамик вперёд, чтобы освободить его из посадочного места.
Затем поверните динамик так, чтобы провода были направлены вверх.
Шаг 7

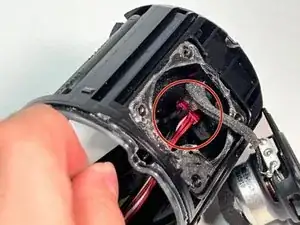

Используя паяльник, распаяйте белый и чёрный провода (две клеммы) на верхней части динамика.
Шаг 8

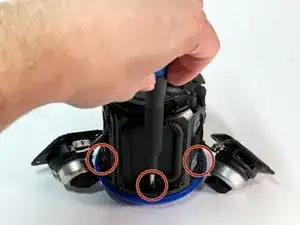

Найдите и отвинтите винты M3 x 8 мм, расположенные под каждым из четырёх динамиков.
Шаг 9

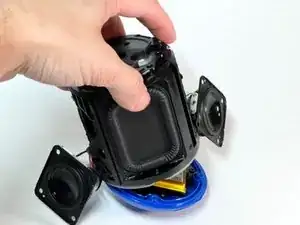

Снимите центральный блок колонки, обнажив низ и аккумулятор.

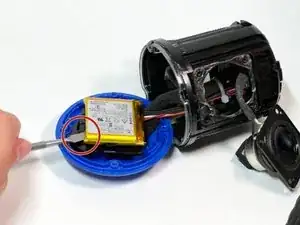

Аккуратно подложите металлическую лопатку под аккумулятор. Действуя медленно, но решительно, подденьте лопатку под аккумулятор и надавите вверх. Это оторвёт водонепроницающий клей и повлияет на дальнейшую водонепроницаемость.
Будьте осторожны, чтобы не проколоть аккумулятор при выполнении этого шага.
Отделите аккумулятор от клея и отложите в сторону.
Шаг 10

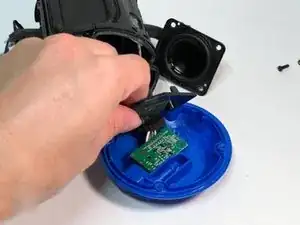

Используя длинногубцы iFixit, снимите красный разъём провода, присоединённый к аккумулятору.
Иногда на разъёме может оставаться немного клея, из-за чего его трудно снять.
Выньте аккумулятор из устройства
Шаг 11

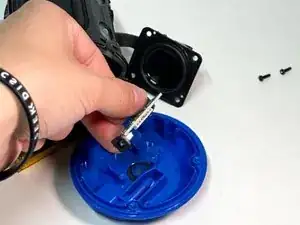

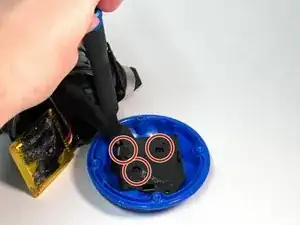

Используя отвёртку iFixit, отвинтите три винта M2 x 5 мм на монтажной пластине аккумулятора.
После удаления всех трёх винтов M2 x 5 мм полностью снимите пластину аккумулятора с устройства и отложите в сторону.
Шаг 12
Снимите разъём зарядки и замените его на новый.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
