Замена перезаряжаемой батареи 3,7 В в портативной Bluetooth-колонке Sony SRS-XB23

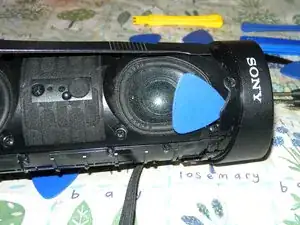

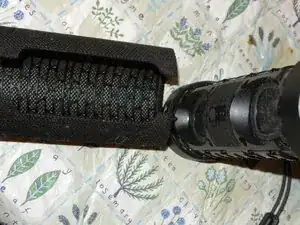

Сначала вставьте плоскую отвёртку или аналогичный инструмент в шов между задней крышкой и корпусом и аккуратно проверните инструмент, чтобы отделить крышку, как показано на первом изображении. Крышка начнёт отходить, затем тем же инструментом подденьте её по боковым сторонам.

Передняя часть крышки зафиксирована на шарнирах и полностью снимется, как показано на втором фото.

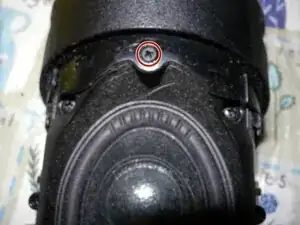

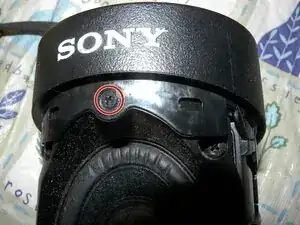

Выкрутите два винта передней верхней и нижней крышек и положите их в контейнер или в другое безопасное место.

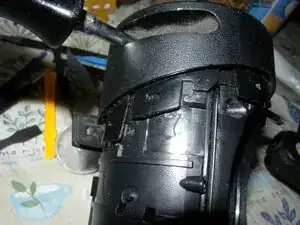

Крышки фиксируются по всему периметру защёлками. Поскольку верхняя крышка имеет закруглённую форму, одновременно открыть все защёлки может быть сложно. Чтобы снять верхнюю крышку, можно открыть защёлки сзади, а затем поддеть крышку в точке крепления наплечного ремня.

Хотя на фото у меня установлена синяя проставка, на деле крышки снимаются довольно легко. Больший успех у меня был с металлическим поддевательным инструментом. Со временем Вы найдёте удобный способ открытия защёлок. Очень важно действовать аккуратно и не спешить. Процесс может занять от пяти до двадцати минут в зависимости от техники и удачи!

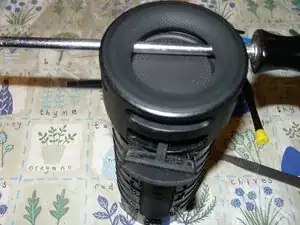

Снять нижнюю крышку немного сложнее, поскольку нет опорной точки, как у верхней. Я продевал длинную крестовую отвёртку №2 через отверстия внизу, и когда все защёлки были открыты, я удерживал корпус колонки в одной руке и аккуратно надавливал ногой на отвёртку.

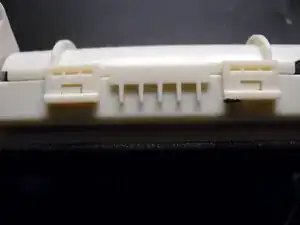

На последнем фото показаны защёлки в открытом состоянии.

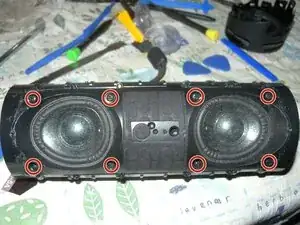

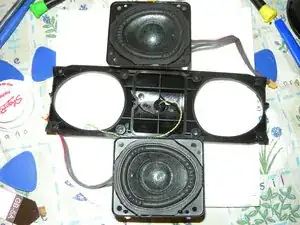

Снимите восемь винтов крестовой отвёрткой №1, которые крепят динамик. Также этим винтам крепятся пластиковые части передней крышки, как показано на третьем фото.

Осторожно снимайте пластиковые детали, так как к плате идёт пара проводов. Назначение этих проводов мне неизвестно. Я бы предположил, что это ИК-датчик, но пульта дистанционного управления нет!

Складывайте винты в контейнер, а детали уберите в безопасное место.

Возможно, Вы заметите, что я помял одну из диффузорных колпачков. Это не повлияет на качество звука, но служит напоминанием о необходимости предельной аккуратности при открытии верхней и нижней крышек!

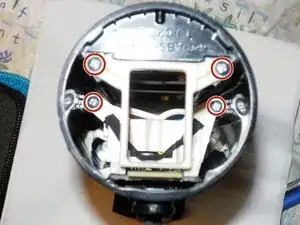

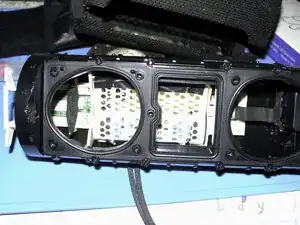

Выкрутите четыре крестовых винта №1 с верхней части колонки, как указано на первом фото. Положите винты в контейнер для хранения.

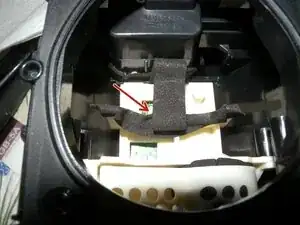

Переверните колонку и аккуратно отключите кабель USB-разъёма, как показано на втором фото.

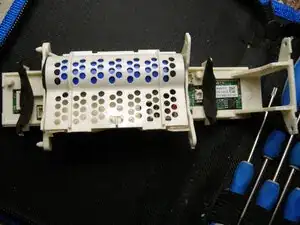

Снова переверните колонку и аккуратно извлеките кремовую пластиковую рамку, в которой размещены электронные компоненты (показано на третьем фото).

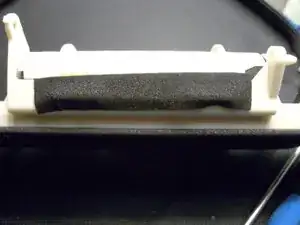

Батарея находится в собственном отсеке. Как показано на первом фото, по бокам её наклеена лента, которую необходимо отклеить.

После снятия ленты разожмите четыре защёлки и снимите верхнюю пластиковую крышку. Это откроет доступ к батарее, как показано на третьем фото.

Теперь можно отключить и извлечь батарею.

Если у Вас уже есть новая батарея, установите её и соберите устройство в обратном порядке. В противном случае аккуратно храните все детали, пока ищете замену батарее.

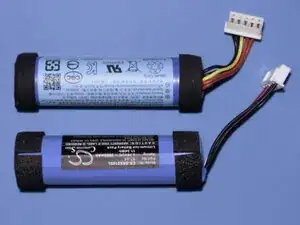

На первом фото показана оригинальная батарея Sony (сверху) и замена — батарея Sino Cameron с eBay (снизу).

На втором фото — единственный совет, который Вам понадобится при сборке! Ленточный кабель невозможно подключить, если узел электроники уже прикручен на место! Как видно на фото, перед подключением кабеля необходимо отложить узел в сторону, полностью выпрямить ленту и только затем вставить её в разъём. Действуйте медленно и аккуратно!

После подключения ленточного кабеля начинайте сборку. Вставьте узел электроники и зафиксируйте его четырьмя серебристыми винтами. Затем установите динамики, подключите их и зафиксируйте на месте. Подключите кабель передней крышки, установите крышку на динамики и закрепите её восемью винтами. Установите торцевые крышки и зафиксируйте их двумя винтами. Установите внешнюю крышку — сборка завершена.

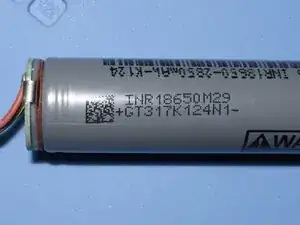

На третьем, завершающем фото, показана оригинальная батарея без крышки! Это элемент INR18650 на 3,7 В с платой контроллера заряда, установленной сверху. Теоретически можно срезать оцинкованные выводы и точечной сваркой соединить их и плату с новой батареей, а затем изолировать термоусадкой!
