Замена микрофона Sony SRS-XB13
Если вы заметили, что микрофон в вашей колонке перестал работать, это руководство покажет шаги для доступа к микрофону и его извлечения для замены. Большая часть времени на ремонт уйдёт на попытки открыть устройство, так как оно запечатано клеем. После открытия ремонт прост.
Имейте в виду, что открытие колонки аннулирует степень защиты IP67 (водонепроницаемость и пыленепроницаемость) и может вызвать небольшие внешние повреждения при попытке вскрытия.
Шаг 1

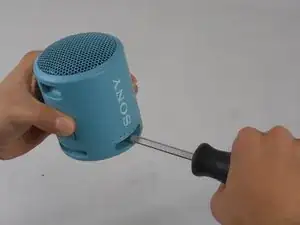

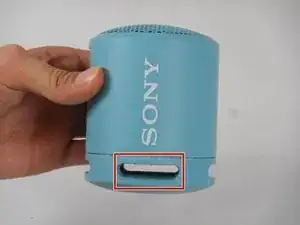

Чтобы снять нижнюю часть колонки, возьмите длинную и прочную отвёртку и вставьте её через отверстия внизу колонки.

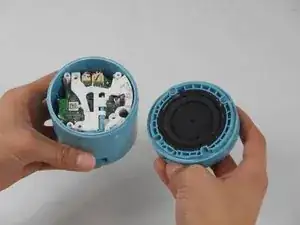

Когда отвёртка будет пройдена через отверстия, сильно надавите вниз. Поворачивайте между отверстиями и повторяйте этот процесс, пока нижняя часть не отщёлкнется.
Из-за клея, скрепляющего детали, может быть довольно трудно отжать нижнюю часть. Отжание нижней части может повредить внешнюю оболочку колонки.
Возможно, будет проще открыть устройство, если вы используете нагревательный элемент (тепловую пушку или фен) вокруг шва устройства, где оно склеено. Равномерно нагрейте по периметру устройства, затем попробуйте отжать для этого метода.
Открытие колонки аннулирует её водозащитные свойства.
Шаг 2

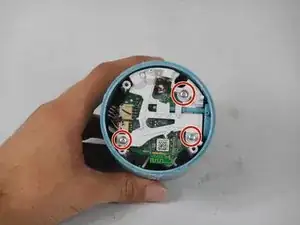

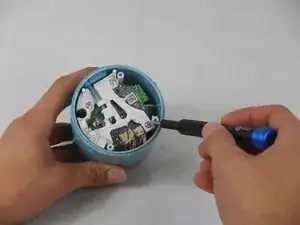

После снятия нижней части корпуса вы увидите три винта длиной 11 мм. Используйте крестовую отвёртку #1, чтобы выкрутить эти винты.
Шаг 3

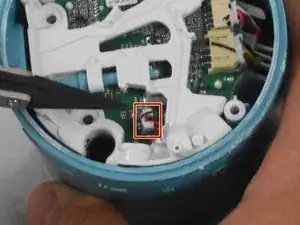

Чтобы отсоединить микрофон от материнской платы, используйте пинцет с нейлоновыми наконечниками, чтобы захватить белый разъём, к которому подключены красный и белый провода.
Тяните вверх и от платы до полного отсоединения разъёма от гнезда.
Белый разъём вставлен в плату через бежевое гнездо.
Не дергайте и не тяните за красный и чёрный провода при попытке отсоединить микрофон. Это может серьёзно повредить провода, питающие микрофон.
Шаг 4

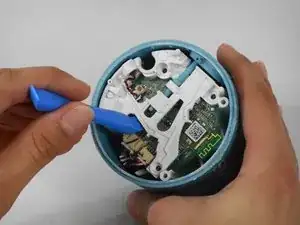

Поместите один конец инструмента для вскрытия iFixit под белую скобу, расположенную над материнской платой, так чтобы он зацепился за нижнюю сторону скобы.
Другим концом инструмента применяйте мягкое, но уверенное вниз-нажимающее движение, чтобы постепенно поддеть скобу и отвести её из положения.

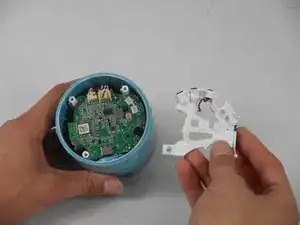

Микрофон встроен в белую скобу, поэтому для замены микрофона необходимо заменить саму скобу.

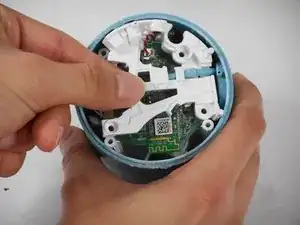

Когда между скобой и платой появится достаточное пространство, можно закончить отщёлкивание скобы пальцами.
Скоба имеет несколько кромок, за которые можно зацепить инструментом для вскрытия. Рекомендуется использовать инструмент по против часовой стрелки вокруг скобы. Это помогает избежать повреждения скобы и плавно отсоединить её от посадочного места.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
