Замена материнской платы UE BOOM 2

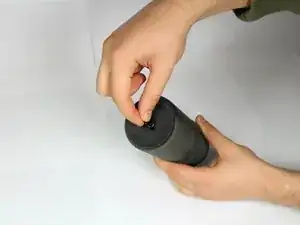

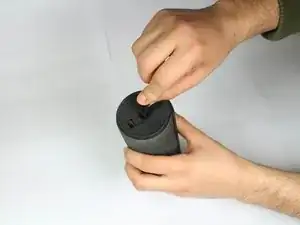

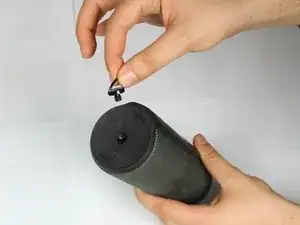

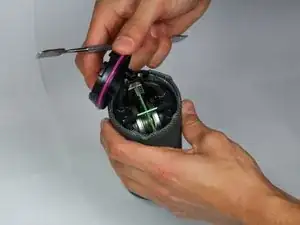

Сначала снимите D-образное кольцо, расположенное на днище UE Boom 2, на противоположном конце от кнопки питания.

Снимайте, вращая против часовой стрелки.

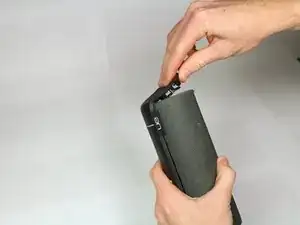

Снимите резиновую заглушку порта, отгибая с одного конца.

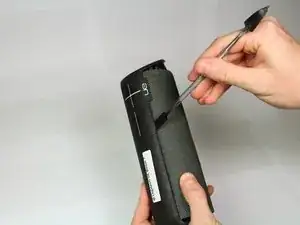

Снимите резиновую окантовку, используя металлическую лопатку.

Работайте по краю резиновой окантовки, медленно поддевая край.

Продолжайте снимать резиновую окантовку вдоль боковой стороны.

На днище открутите четыре винта крестовой шлиц длиной 15 мм с помощью отвертки #2 Phillips.

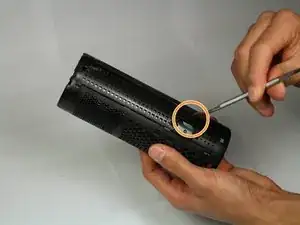

Подденьте в отмеченном месте и снимите пластиковую заглушку.

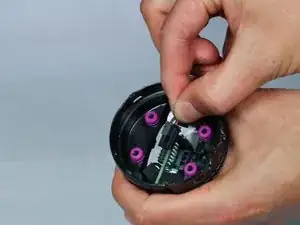

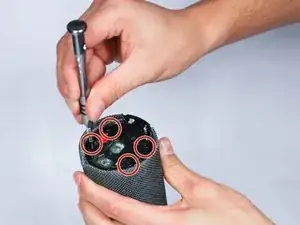

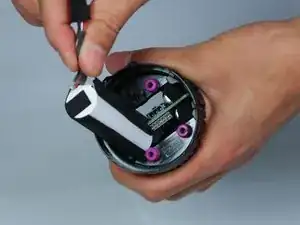

Теперь сверху открутите четыре винта крестовой шлиц длиной 15 мм с помощью отвертки #2 Phillips.

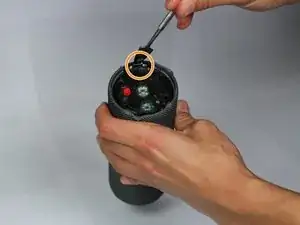

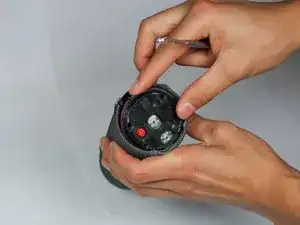

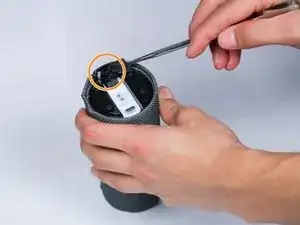

Используя металлическую лопатку, подденьте пластиковую заглушку в отмеченной точке и снимите её.

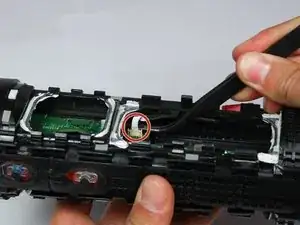

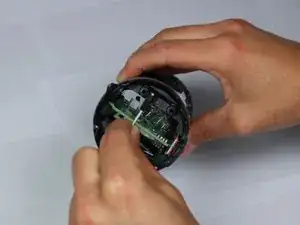

Осторожно разомкните кабель с помощью пластикового инструмента для вскрытия или лопатки и отсоедините его от материнской платы.

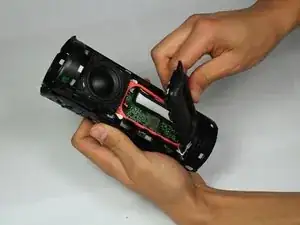

Выньте аккумулятор и обращайтесь с ним бережно.

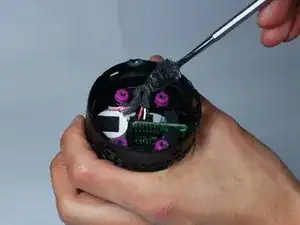

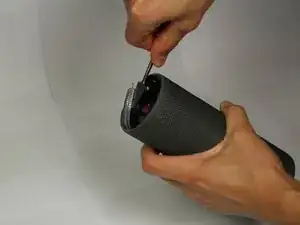

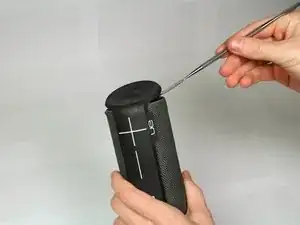

Используя металлическую лопатку, подденьте пластиковую защёлку внутри.

Подднимайте вокруг всей внутренней окружности.

Повторите на другом конце.

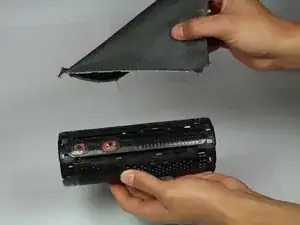

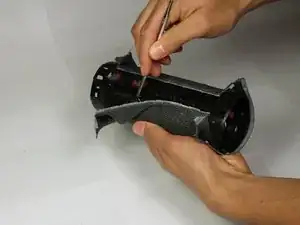

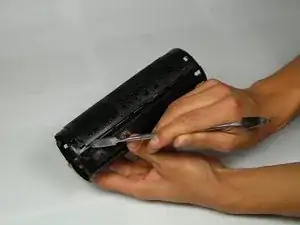

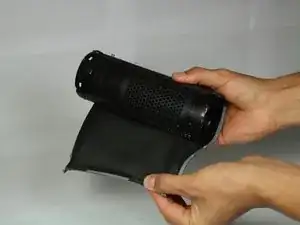

Используя металлическую лопатку, подденьте внутренний край сетчатой облицовки.

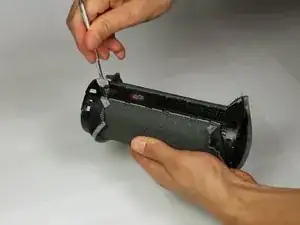

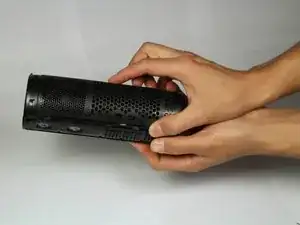

Работайте по полосе с обеих сторон. Будьте осторожны, чтобы не порвать сетку.

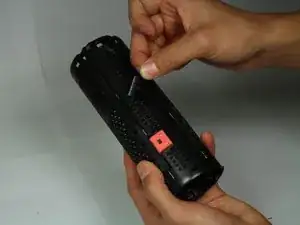

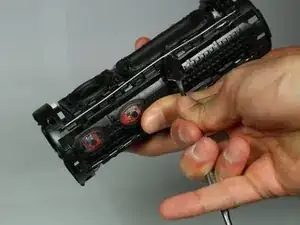

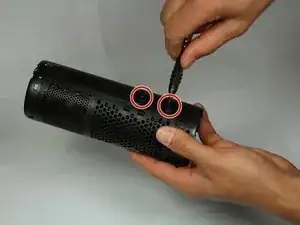

Открутите два винта крестовой шлиц длиной 5 мм с помощью отвертки #1 Phillips.

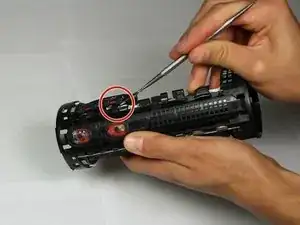

Используя металлическую лопатку, приподнимите край крышки.

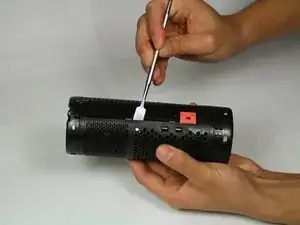

Используя металлическую лопатку, подденьте пластиковый корпус.

Повторите с другой стороны динамика.

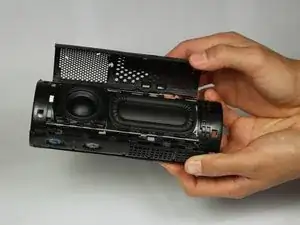

Снимите каждую крышку.

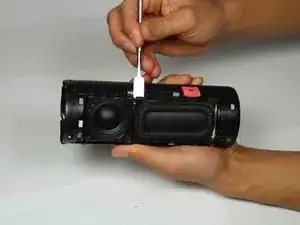

Используя металлическую лопатку, в частности острый конец, найдите зазор между динамиком и пассивным радиатором (большим прямоугольным предметом, похожим на динамик рядом с основным динамиком).

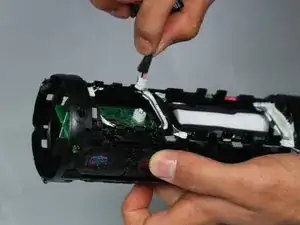

Подденьте металлическую проволоку вверх и наружу именно в этом зазоре, затем сдвиньте проволоку в сторону одного конца, чтобы полностью её извлечь.

После освобождения одного конца аккуратно снимите проволоку пальцами, чтобы не сгибать её чрезмерно.

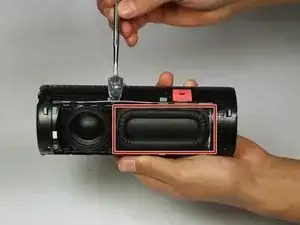

Повторите предыдущую процедуру для другой стороны динамика и пассивного радиатора (в рамке).

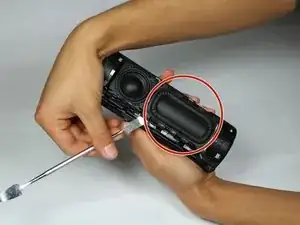

Используя металлическую лопатку, подведите её под пассивный радиатор.

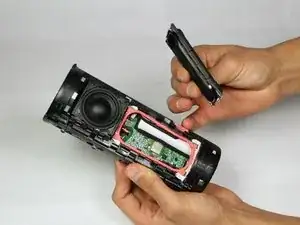

Поднимайте пассивный радиатор по всем краям и извлеките из корпуса.

После снятия пассивного радиатора подденьте розовую резиновую прокладку металлической лопаткой.

Снимите её пальцами.

Не применяйте чрезмерную силу металлической лопаткой, это может порезать прокладку.

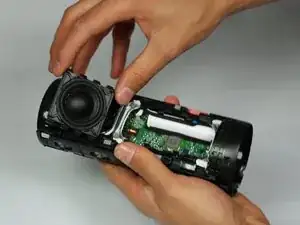

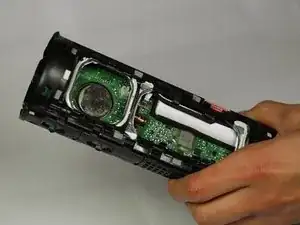

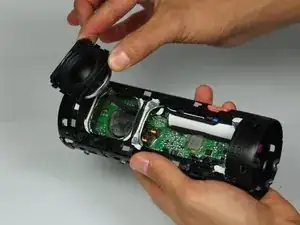

Используя металлическую лопатку, подденьте край динамика.

Обойдите динамик со всех сторон.

Поднимайте медленно, так как к материнской плате подключён кабель.

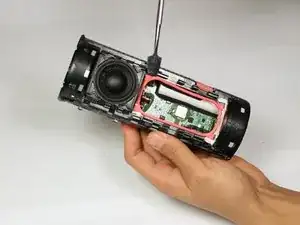

После отсоединения динамика от корпуса отсоедините кабель от материнской платы.

После снятия динамика и пассивного радиатора с одной стороны Boom 2 повторите шаги 13–18 для другой стороны.

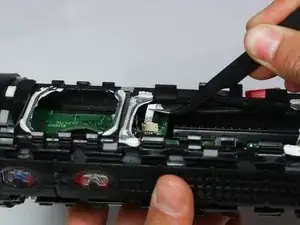

С помощью изогнутых пинцетов отведите вверх чёрную изоляцию на светло-коричневом разъёме.

Осторожно выньте белый ленточный кабель из разъёма.

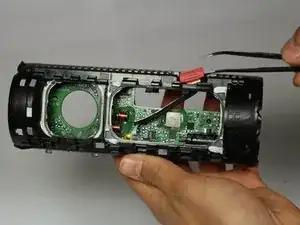

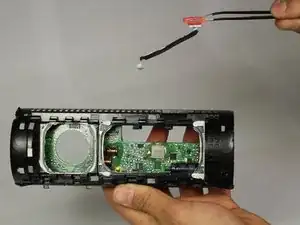

После отключения ленточного кабеля от материнской платы снимите антенны Bluetooth.

Убедитесь, что все кабели от динамиков, антенны Bluetooth и аккумулятора отключены от материнской платы.

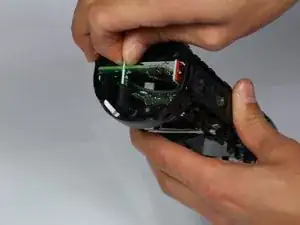

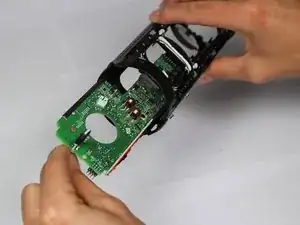

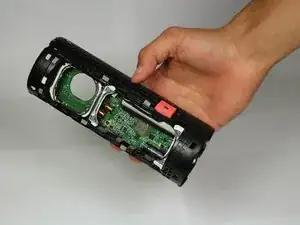

Возьмите зелёную плату, расположенную перпендикулярно материнской плате, и извлеките её из корпуса.
