Замена аккумулятора Sony SRS-XB13

Чтобы снять нижнюю часть динамика, возьмите длинную и прочную отвертку и вставьте её в отверстия в основании динамика.

Когда отвертка пройдёт через отверстия, нужно сильно надавить вниз. Поворачивайте между отверстиями и повторяйте этот процесс, пока нижняя панель не отщёлкнется.

Из‑за клея, соединяющего детали, бывает довольно сложно отогнуть нижнюю часть. Отщёлкивание нижней панели может повредить внешнюю поверхность динамика.

Может быть проще открыть устройство, если нагреть шов, где оно склеено (тепловой пистолет или фен). Равномерно подайте тепло по окружности устройства, затем попытайтесь поддеть панель.

Открытие динамика лишит его водонепроницаемых свойств.

После снятия нижней части вы увидите три винта длиной 11 мм. Используйте крестовую отвертку #1 Phillips, чтобы удалить эти винты.

Чтобы отсоединить микрофон от платы, используйте пинцет с нейлоновыми наконечниками и зажмите белый разъём, к которому подведены красный и белый провода.

Тяните вверх и от платы до полного извлечения разъёма из гнезда.

Белый разъём вставлен в плату в бежевый разъём.

Не дергайте и не тяните за красный и чёрный провода при попытке отсоединить микрофон. Это может серьёзно повредить провода, питающие микрофон.

Разместите один конец монтажного инструмента iFixit под белым кронштейном, расположенным над платой, так чтобы он зацепился за нижнюю сторону кронштейна.

Другим концом инструмента выполните аккуратное, но уверенное движение вниз, чтобы постепенно отогнуть кронштейн с места.

Микрофон встроен в белый кронштейн, поэтому для замены микрофона необходимо заменить сам кронштейн.

Когда между кронштейном и платой образуется достаточное разделение, можно использовать пальцы, чтобы завершить снятие кронштейна.

Кронштейн имеет несколько кромок, за которые можно зацепить монтажным инструментом. Рекомендуется использовать инструмент по часовой стрелке или против, обходя кронштейн по кругу. Это помогает не повредить кронштейн и плавно снять его с места.

Используя набор точных пинцетов, зажмите защёлки на электрических разъёмах и аккуратно потяните наружу, чтобы отсоединить провода от платы.

Поместите палец под плату и аккуратно поднимите её из корпуса.

Будьте аккуратны при извлечении платы — чрезмерная грубость может повредить её.

Найдите четыре винта длиной 11 мм по основанию белого центрального блока.

Используйте крестовую отвертку Phillips #1 с гибким удлинителем 150 мм из набора Mako Driver, чтобы отвернуть и вынуть винты.

Если сложно добраться до винтов с отверткой и удлинителем, можно использовать металлическую лопатку, чтобы отвернуть их.

Дополнительные методы доступа к винтам в таком тесном пространстве допустимы, но будьте осторожны, чтобы не повредить винты.

Используйте тупой пинцет из набора точных пинцетов, чтобы захватить прочную часть белого центрального блока.

С крепким захватом потяните вверх тупым пинцетом, пока белый центральный блок не освободится из своего положения.

У центрального блока есть несколько участков, за которые можно его поддеть. Возможно, потребуется поработать пинцетом вокруг блока, чтобы полностью его освободить.

Найдите небольшие кронштейны по бокам белого центрального блока, которые удерживают красный, жёлтый, чёрный и белый провода на месте.

Пальцами аккуратно оттяните провода от центрального блока, чтобы они больше не зажимались кронштейнами.

Переверните белый центральный блок так, чтобы чёрный динамик оказался сверху.

Крепко возьмите динамик руками и потяните вверх и от блока, пока он полностью не отсоединится от него.

Динамик прикреплён к центральному блоку через 4 металлических защёлки по его краям.

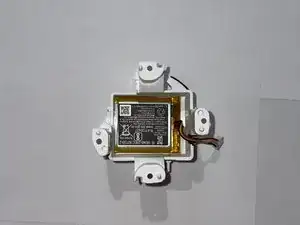

Проследите красный, жёлтый и чёрный кабели к области под динамиком.

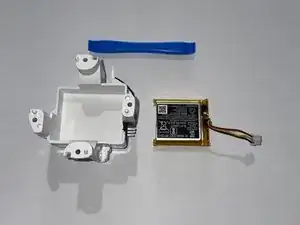

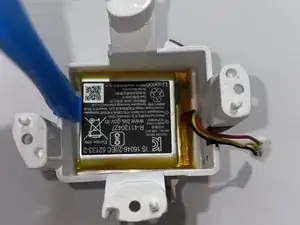

Используя лопатку iFixit, подденьте аккумулятор и извлеките его из корпуса.
