Замена материнской платы Sony SRS-XB13
Это руководство покажет вам шаги для доступа к материнской плате и её снятия для замены. Если у вас проблемы с включением колонки или с её зарядкой, следуйте этому руководству. Перед началом убедитесь, что ознакомились с руководством по устранению неполадок для этого устройства.
Большая часть времени ремонта уйдёт на попытки открыть устройство, так как оно запечатано клеем. После открытия ремонт прост.
Имейте в виду, что открытие колонки аннулирует степень защиты IP67 (водонепроницаемость и пыленепроницаемость) и при попытке открыть корпус возможно незначительное внешнее повреждение.
Шаг 1
Чтобы снять нижнюю часть колонки, возьмите длинную и прочную отвёртку и вставьте её через отверстия внизу колонки.
Когда отвёртка будет продета через отверстия, сильно нажмите вниз. Поворачивайте между отверстиями и повторяйте этот процесс, пока нижняя панель не отщёлкнется.
Из-за клея снять нижнюю часть может быть довольно трудно. Снятие нижней части может повредить внешний корпус колонки.
Возможно будет легче открыть устройство, если вы примените нагрев (термофен или фен) по шву корпуса, где он склеен. Равномерно нагрейте весь шов, затем попробуйте поддеть панель.
Открытие колонки аннулирует её водозащитные свойства.
Шаг 2
После снятия нижней части вы увидите три винта длиной 11 мм. Используйте крестовую отвёртку #1, чтобы выкрутить эти винты.
Шаг 3

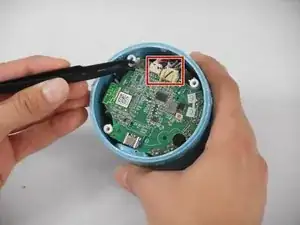

Чтобы отсоединить микрофон от материнской платы, используйте пинцет с нейлоновой насадкой и зажмите белый разъём, к которому подсоединены красный и белый провода.
Потяните вверх и от платы до полного освобождения разъёма из гнезда.
Белый разъём вставлен в материнскую плату через гнездо бежевого цвета.
Не дергайте и не тяните за красный и чёрный провода при отключении микрофона. Это может серьёзно повредить провода питания микрофона.
Шаг 4
Поместите один конец инструмента для вскрытия iFixit под белую скобу, расположенную над материнской платой, так чтобы он зацепился за нижнюю сторону скобы.
Другим концом инструмента выполните мягкое, но уверенное надавливание вниз, чтобы постепенно оторвать скобу от её посадочного места.
Микрофон встроен в белую скобу, поэтому для замены микрофона необходимо заменить саму скобу.
Когда между скобой и материнской платой появится достаточно зазора, можно довести отделение скобы пальцами до полного снятия.
У скобы есть несколько кромок, за которые можно зацепить инструментом для вскрытия. Рекомендуется работать инструментом по против часовой стрелки вокруг скобы. Это помогает избежать повреждения скобы и плавно отсоединить её.
Шаг 5

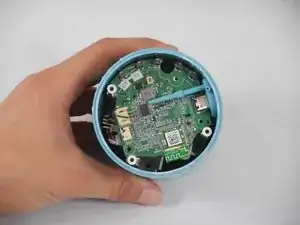

Используя набор точных пинцетов, зажмите язычки электрических разъёмов и аккуратно потяните наружу, чтобы отсоединить провода от материнской платы.

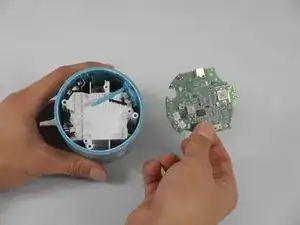

Просуньте палец под материнскую плату и аккуратно выньте её из корпуса.
Будьте осторожны при извлечении материнской платы — чрезмерная грубость может повредить её.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
