Замена динамика Sony SRS-XB13

Чтобы снять нижнюю часть корпуса динамика, возьмите длинную и прочную отвёртку и вставьте её через отверстия в нижней части динамика.

Когда отвёртка будет продета через отверстия, крепко нажмите вниз. Поворачивайте между отверстиями и повторяйте этот процесс, пока нижняя панель не отщёлкнется.

Из-за клея, соединяющего детали, может быть довольно трудно отщёлкнуть нижнюю часть. Отщёлкивание нижней панели может повредить внешнюю поверхность динамика.

Вам может быть проще открыть устройство, если использовать нагревательный прибор (термопистолет или фен) вокруг шва корпуса, где он склеен. Равномерно прогрейте весь шов устройства, затем попробуйте поддеть панель этим методом.

Открытие динамика лишит его водонепроницаемых свойств.

После снятия нижней части корпуса Вы увидите три винта длиной 11 мм. Используйте крестовую отвёртку #1, чтобы вывернуть эти винты.

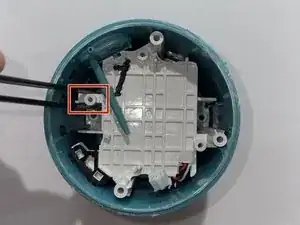

Чтобы отсоединить микрофон от материнской платы, используйте пинцет с нейлоновыми наконечниками, чтобы зажать белый разъём, прикреплённый к красному и белому проводам.

Тяните вверх и от материнской платы, пока разъём полностью не выйдет из гнезда.

Белый разъём подключён к материнской плате через бежевый слот.

Не тяните за красный и чёрный провода при попытке отсоединить микрофон. Это может серьёзно повредить провода, питающие микрофон.

Поместите один конец инструмента для открытия ifixit под белую скобу, расположенную над материнской платой, чтобы он зацепился за нижнюю сторону скобы.

Другим концом инструмента аккуратно, но решительно надавливайте вниз, постепенно поддевая скобу и выводя её из посадочного места.

Микрофон встроен в белую скобу, поэтому для замены микрофона необходимо заменить саму скобу.

Когда между скобой и материнской платой появится достаточно зазора, можно закончить снятие скобы пальцами.

У скобы несколько кромок, за которые можно зацепить инструментом для открытия. Рекомендуется использовать инструмент по против часовой стрелки вокруг скобы. Это помогает избежать повреждения скобы и плавно вывести её из посадочного места.

Используя набор точных пинцетов, зажмите язычки электрических разъёмов и аккуратно потяните наружу, чтобы отсоединить провода от материнской платы.

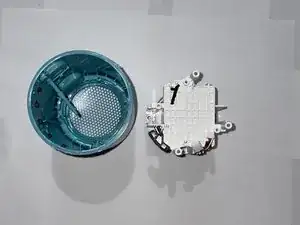

Просуньте палец под материнскую плату и аккуратно приподнимите её, чтобы вынуть из корпуса.

Будьте осторожны при извлечении материнской платы, так как чрезмерная грубость может её повредить.

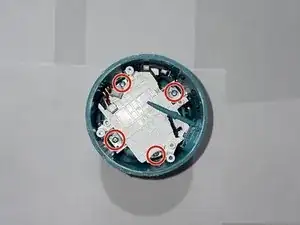

Найдите четыре винта длиной 11 мм вдоль основания белого центрального блока.

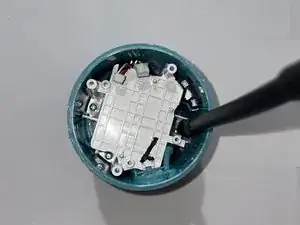

Используйте крестовую отвёртку Phillips #1 с гибким удлинителем 150 мм из набора Mako, чтобы выкрутить и удалить винты со своих посадочных мест.

Если с трудом добираетесь до винтов с помощью отвёртки и удлинителя, можно использовать металлическую лопатку, чтобы выкрутить их.

Использование альтернативного метода для доступа к винтам в таком узком месте возможно, но будьте осторожны, чтобы не повредить винты в процессе.

Используйте тупой пинцет из набора точных пинцетов, чтобы захватить прочную часть белого центрального блока.

Крепко удерживая, тяните вверх пинцетом, пока белый центральный блок не освободится из своего положения.

У белого центрального блока есть несколько участков, за которые можно захватить и вытащить его. Возможно, придётся работать вокруг блока пинцетом, чтобы полностью освободить его.

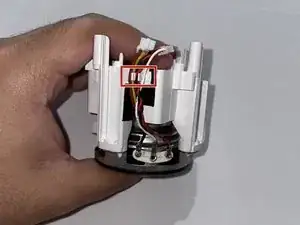

Найдите маленькие скобы вдоль стороны белого центрального блока, которые удерживают красный, жёлтый, чёрный и белый провода на месте.

Пальцами аккуратно отведите провода от центрального блока, чтобы они больше не удерживались скобами.

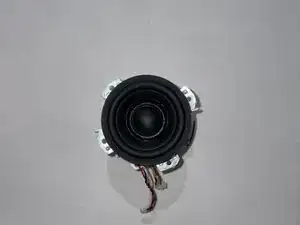

Переверните белый центральный блок так, чтобы чёрный динамик оказался сверху.

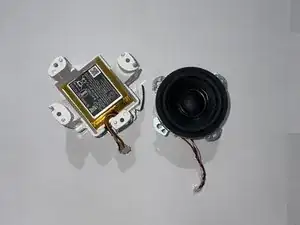

Крепко возьмитесь за динамик руками и тяните его вверх и от блока, пока он полностью не отсоединится от него.

Динамик прикреплён к центральному блоку через 4 металлических паза по его краям.
