Замена материнской платы Logitech UE Boom

Переверните устройство. Кольцо D будет находиться на левой стороне динамика при таком положении устройства.

Поднимите ручку на кольце D и открутите его.

Снимите кольцо D.

Любые последующие ремонтные работы приведут к аннулированию гарантии на устройство.

Держа динамик в вертикальном положении, вставьте металлическую лопатку между корпусом и динамиком. Осторожно подденьте защёлки, так как они легко ломаются.

Найдите часть корпуса, закрывающую органы управления громкостью. Вставьте металлическую лопатку под неё и подденьте все защёлки, как в предыдущем шаге.

Повторите то же для нижней части динамика и раскройте корпус пальцами.

Отверткой Phillips J0 открутите четыре серебристых винта длиной 9 мм.

То же проделайте с двумя чёрными винтами длиной 7 мм.

Следующий шаг требует использования горячего паяльника. Будьте осторожны — легко получить ожог.

С помощью паяльника распаяйте два конца контактной пластины переключателя. Сначала распаяйте два контакта со стороны разъёма на наушники, так как средний контакт имеет выемку и должен быть извлечён, когда припой расплавится.

После отключения контактной пластины снимите её — устройство должно выглядеть так, как на фото.

Металлической лопаткой подденьте защёлки на чехле динамика вдоль его длины.

Используйте пластиковый инструмент для вскрытия, чтобы снять чехол с нижней части динамика.

Снимите чехол.

Отверткой Phillips 1 открутите восемь чёрных винтов длиной 14 мм вдоль корпуса.

После удаления винтов разомкните корпус, чтобы получить доступ к внутренним компонентам.

Если удобнее, попробуйте раскрыть корпус с одного из торцов.

Отверткой Phillips #00 открутите два винта длиной 5,6 мм с прямоугольной печатной платы.

Отверткой Phillips #2 открутите винт длиной 9,9 мм с большой печатной платы вокруг динамика.

Когда все винты будут удалены, вы сможете снять печатные платы и обнаружить аккумулятор.

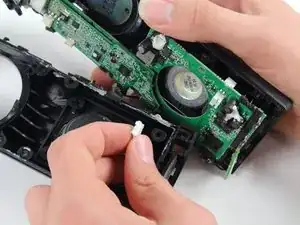

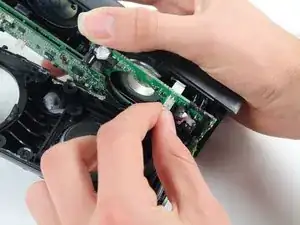

Снимите аккумулятор, вытащив его из клеммы, как показано на фото.

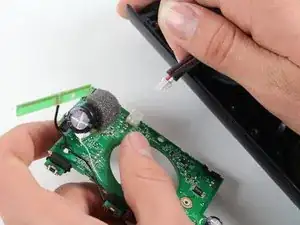

Снимите динамик, вытащив его из клеммы, как показано на фото.

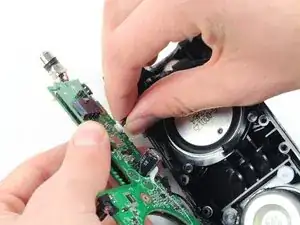

Снимите второй динамик, вытащив его из клеммы, как показано на фото.

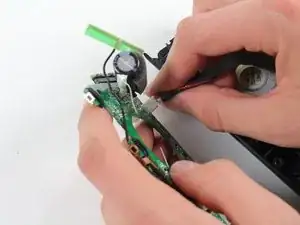

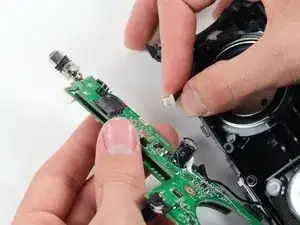

Наконец, полностью извлеките материнскую плату, вытащив её из клеммы, как показано на фото.
