Замена динамиков Logitech UE Boom

Переверните устройство. D-образное кольцо будет находиться на левой стороне динамика, если смотреть на устройство с этой ориентацией.

Поднимите ручку на D-образном кольце и открутите его.

Снимите D-образное кольцо.

Любые ремонтные работы, проведенные с этого момента, аннулируют гарантию на ваше устройство.

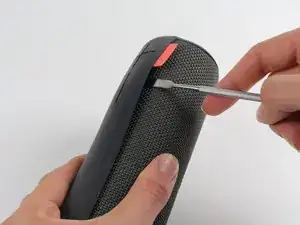

Держите динамик вертикально, вставьте металлическую лопатку между корпусом и динамиком. Осторожно подденьте фиксирующие лепестки, так как они легко ломаются.

Найдите часть корпуса, которая покрывает элементы управления громкостью. Вставьте металлическую лопатку под эту часть и подденьте все фиксаторы, как в предыдущем шаге.

Повторите то же самое для нижней части динамика и откройте корпус пальцами.

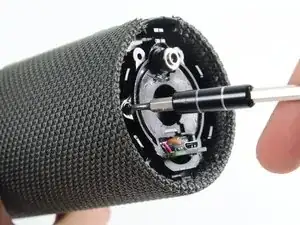

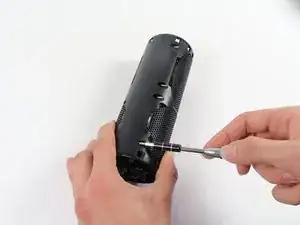

Используя отвертку с головкой Phillips J0, открутите четыре серебряные винта длиной 9 мм.

Сделайте то же самое для двух черных винтов длиной 7 мм.

На этом этапе потребуется горячий паяльник. Будьте осторожны в этом процессе, так как легко получить ожог.

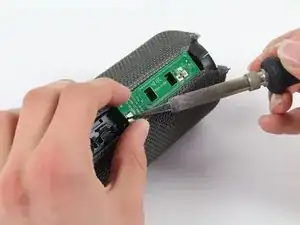

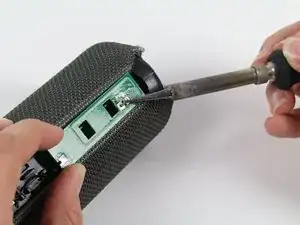

Используя паяльник, выпаяйте два конца платы переключателя. Сначала выпаяйте два вывода со стороны разъема для наушников, так как центральное соединение имеет выемку и должно быть выдвинуто, когда припой расплавлен.

С отключенной платой переключателя снимите ее, и ваше устройство теперь должно выглядеть так.

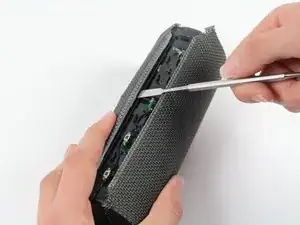

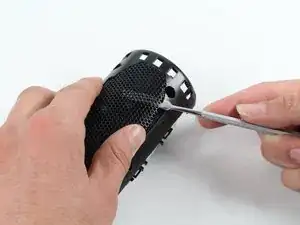

С помощью металлической лопатки подденьте фиксаторы на чехле динамика вдоль длины динамика.

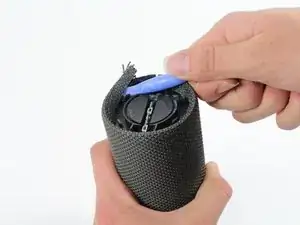

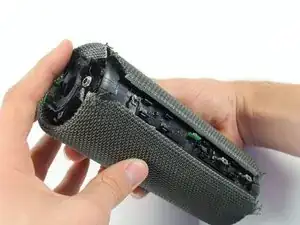

Используя пластиковый инструмент для открытия, подденьте чехол снизу динамика.

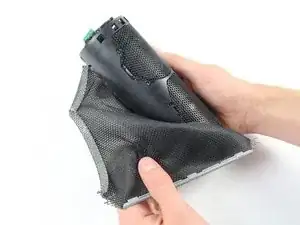

Снимите чехол.

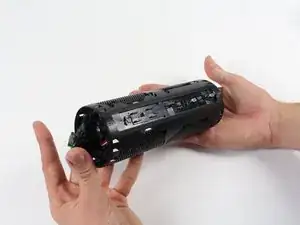

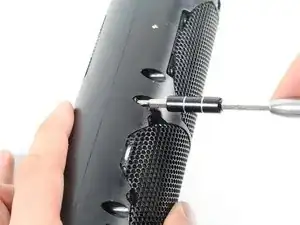

Используя отвертку с головкой Phillips 1, открутите восемь черных винтов длиной 14 мм вдоль длины корпуса.

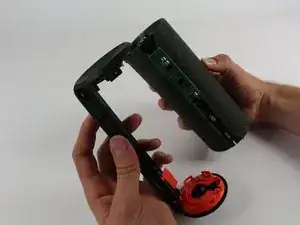

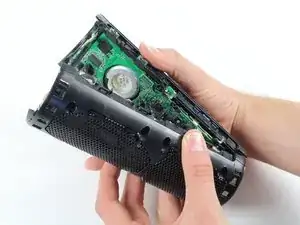

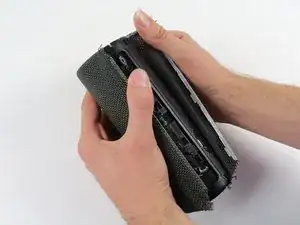

Сняв винты, подденьте корпус, чтобы получить доступ к внутренним компонентам.

Попробуйте поддеть корпус с одного из краев, если это легче.

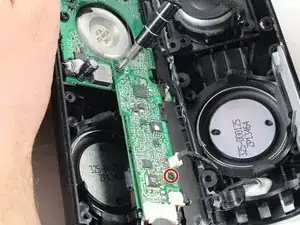

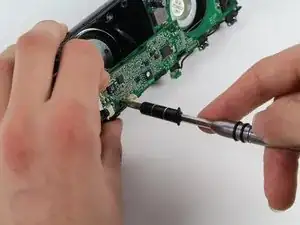

С использованием отвертки с головкой Phillips #00 открутите два винта длиной 5.6 мм с прямоугольной платой.

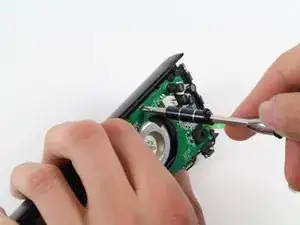

Используя отвертку с головкой Phillips #2, открутите винт длиной 9.9 мм с большей платы, окружающей динамик.

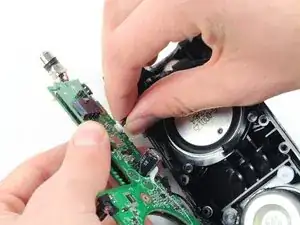

Когда все винты будут сняты, Вы сможете извлечь платы и найти аккумулятор.

Извлеките аккумулятор, вытянув его за клеммы, указанные на изображении.

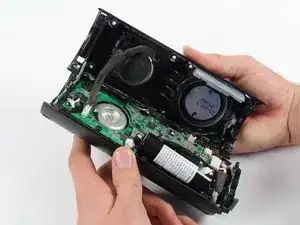

На этом этапе у Вас должно быть полностью открытое устройство, и аккумулятор должен быть извлечен с материнской платы.

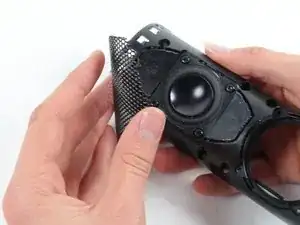

С помощью лопатки снимите панель, закрывающую динамик. Будьте осторожны, так как это очень хрупкая и хрупкая металлическая панель.

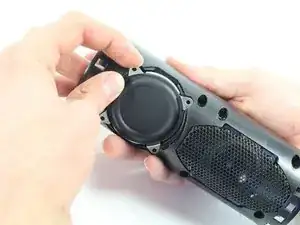

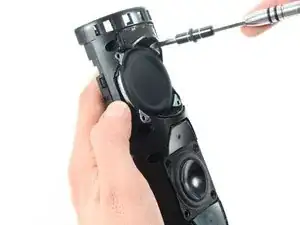

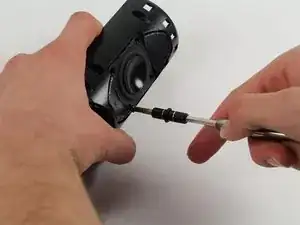

Открутите винты, удерживающие динамик, после снятия панели, закрывающей динамики.

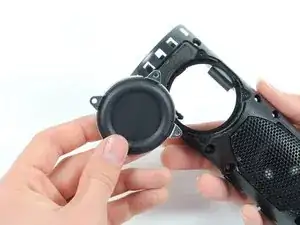

Осторожно снимите динамик с корпуса после откручивания винтов, удерживающих его на месте.

Начните откручивать винты на втором динамике (процесс снятия панелей одинаков для обоих динамиков!).

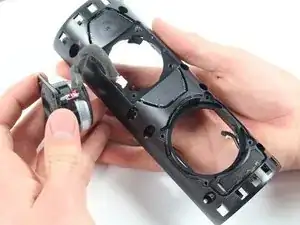

Снимите динамик с корпуса так же, как было сделано ранее с другим динамиком.

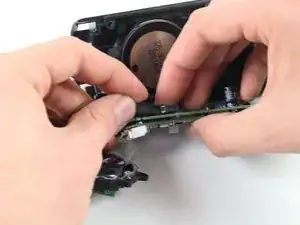

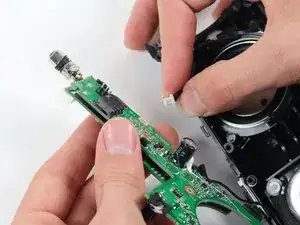

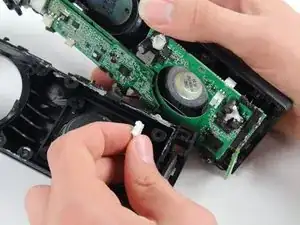

Осторожно отключите динамик от материнской платы после удаления его из корпуса устройства.

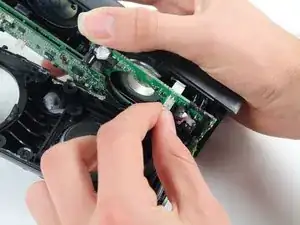

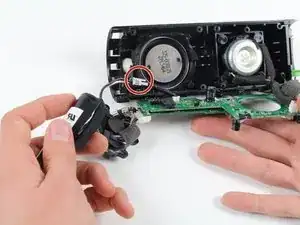

Аккуратно отключите другой динамик от материнской платы после его извлечения из корпуса устройства.

После этого вы полностью удалите динамики из устройства!
