Замена USB-порта Logitech UE Boom

Переверните устройство. Кольцо D будет находиться на левой стороне динамика при таком положении устройства.

Поднимите ручку на кольце D и выкрутите её.

Снимите кольцо D.

Любой ремонт, выполненный с этого момента, аннулирует гарантию на устройство.

Держа динамик в вертикальном положении, подденьте металлической лопаткой корпус в месте стыка с динамиком. Осторожно приподнимайте защёлки, так как они легко ломаются.

Найдите часть корпуса, закрывающую регуляторы громкости. Подденьте её металлической лопаткой и отогните все защёлки, как в предыдущем шаге.

Повторите процедуру для нижней части динамика и откройте корпус вручную.

Отверткой Phillips J0 выкрутите четыре серебристых винта длиной 9 мм.

Аналогично выкрутите два чёрных винта длиной 7 мм.

На следующем шаге используется горячий паяльник. Будьте осторожны, чтобы не обжечься.

С помощью паяльника выпаяйте два вывода монтажной платы переключателя. Сначала выпаяйте два контакта с стороны разъёма для наушников, так как среднее соединение с выемкой должно выйти при расплавлении.

Отсоединив плату переключателя, снимите её — устройство должно выглядеть так, как на изображении.

Металлической лопаткой отогните защёлки на оболочке динамика вдоль всей длины корпуса.

Используйте пластиковый инструмент для вскрытия, чтобы снять оболочку снизу динамика.

Снимите оболочку.

Отверткой Phillips 1 выкрутите восемь чёрных винтов длиной 14 мм вдоль корпуса.

После снятия винтов разожмите корпус, чтобы получить доступ к внутренним компонентам.

Если удобнее, начните разъём корпуса с одного из торцов.

Отверткой Phillips #00 выкрутите два винта длиной 5.6 мм с прямоугольной печатной платы.

Отверткой Phillips #2 выкрутите винт длиной 9.9 мм с большой печатной платы, окружающей динамик.

После удаления всех винтов вы сможете снять печатные платы и найти аккумулятор.

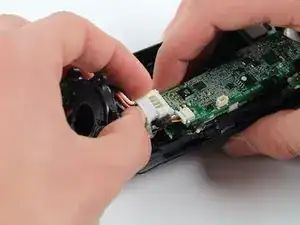

Снимите аккумулятор, вытянув его из клеммы, как показано на изображении.

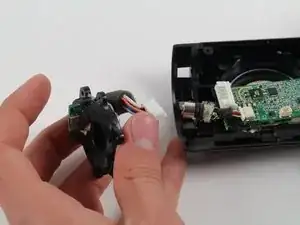

Наконец, после вскрытия динамика найдите плату USB на левой стороне и отсоедините её от материнской платы.
