Замена экрана Creative Zen Microphoto

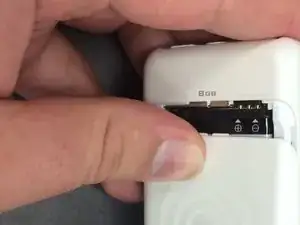

Сдвиньте заднюю крышку, чтобы получить доступ к аккумулятору.

Для извлечения аккумулятора может потребоваться приложить силу.

Начиная с выемки прямо под аккумулятором, используйте пластиковой лопаткой, чтобы ослабить аккумулятор.

Когда аккумулятор освободится, извлеките его из устройства.

Переверните устройство.

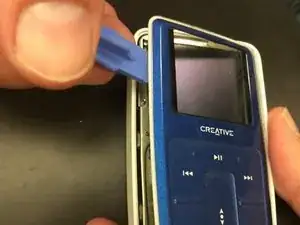

Используйте пластиковой лопаткой, чтобы отделить переднюю и заднюю крышки.

Проводите инструментом по периметру устройства, пока передняя крышка полностью не отсоединится.

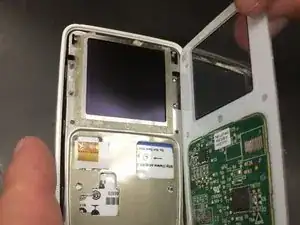

Медленно отсоедините переднюю крышку от остальной части устройства, чтобы открыть внутренности.

Вставьте плоскую отвертку в выемку внизу устройства. Подденьте основную плату и экран под внешней рамкой корпуса.

При снятии внешней рамки кнопка питания может отслоиться. При сборке правильно совместите кнопку питания.

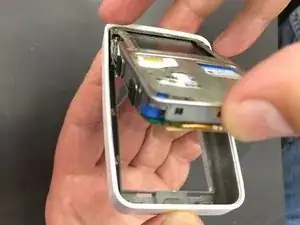

Извлеките основную плату и экран из внешней рамки корпуса.

Инструменты не требуются. Штекеры (на фото) легко отпустятся для снятия задней крышки.

Аккуратно снимите заднюю крышку.

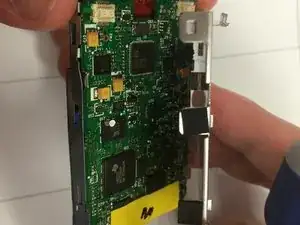

Будьте осторожны при снятии основной платы. Плата подключена к передней панели устройства проводами.

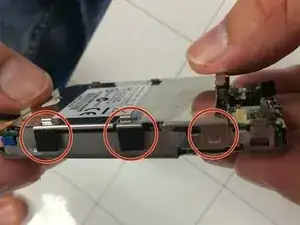

Используя плоскую отвертку, аккуратно разожмите защёлки по бокам устройства и извлеките основную плату из экрана.

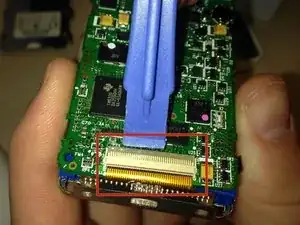

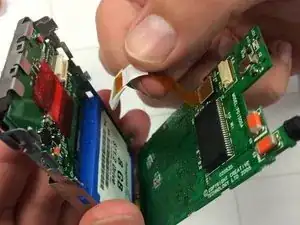

Не повредите ленту (на фото). Она имеет важное значение для устройства.

Протолкните ленту (выступающую под основным экраном) назад через квадратное отверстие, чтобы освободить основную плату устройства.

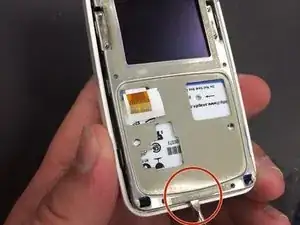

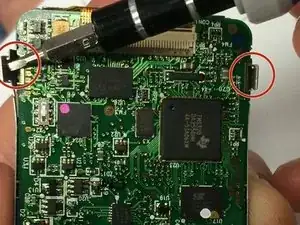

После отсоединения проводки от передней панели освободите шарнир внизу устройства. Для этого аккуратно подденьте защёлку (на фото) пластиковой лопаткой. Защёлка поднимется, и материнская плата будет полностью извлечена.

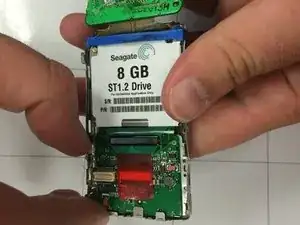

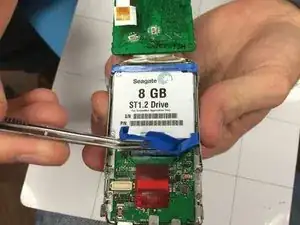

С помощью пинцета аккуратно снимите нижнюю синюю крышку и отделите её от 8 ГБ жёсткого диска.

НЕ СНИМАЙТЕ ВЕРХНЮЮ СИНЮЮ РЕЗИНОВУЮ КРЫШКУ.

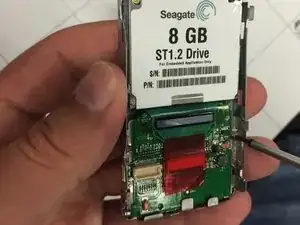

Отверткой выкрутите четыре филипсовских винта с задней стороны экрана.

Поместите четыре винта в небольшой пакетик для последующей сборки.

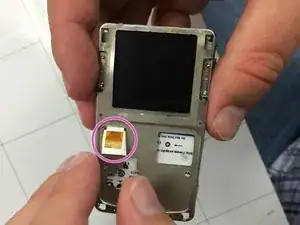

Аккуратно извлеките золотистую деталь с верхней части жёсткого диска.

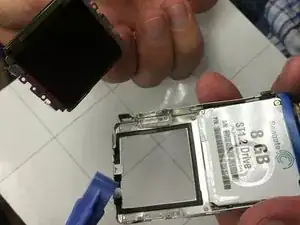

Аккуратно, с помощью больших пальцев, вытащите экран, который находится под жёстким диском.

Найдите чёрную полоску на боковой стороне экрана.

Снимите полоску с экрана пальцами или пинцетом при необходимости.

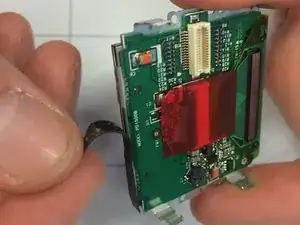

Пинцетом слегка потяните красную полоску в середине задней стороны экрана вниз.

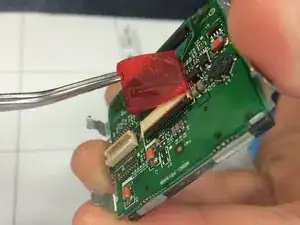

Пинцетом аккуратно снимите красную полоску с задней стороны экрана.

НЕ ОТДЕЛЯЙТЕ ВКЛАДЫШ ПОЛНОСТЬЮ ОТ УСТРОЙСТВА.

Аккуратно поднимите два слоя экрана, чтобы открыть заднюю сторону экрана.

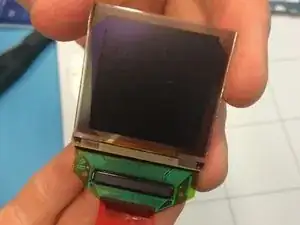

Извлеките экран из устройства.
