Замена материнской платы Sony BDP-BX620

Включите устройство, извлеките лоток для диска и выключите питание устройства.

Переверните устройство.

Лёгким надавливанием вниз снимите чёрную накладку на лотке для диска, пока она не отщёлкнется.

Внимание: чрезмерное давление может сломать чёрную накладку.

Поверните устройство.

Отвинтите крестовой отвёрткой винты по обоим краям устройства, отмеченные красным на изображении.

Сдвиньте боковые крышки с обеих сторон назад, в сторону задней части устройства.

С задней стороны с каждой стороны устройства есть крышка.

На этом шаге может понадобиться помощь для расщёлкивания пластиковых защёлок.

Поверните устройство так, чтобы его дно было сверху.

На дне отщёлкните три пластиковые защёлки, отмеченные красным.

По бокам отщёлкните пластиковую защёлку, отмеченную красным.

Сдвиньте чёрную накладку вперёд, чтобы снять её.

Все пять защёлок должны быть расщёлкнуты, чтобы снять накладку.

Будьте осторожны, чтобы не сломать пластиковые защёлки при установке обратно.

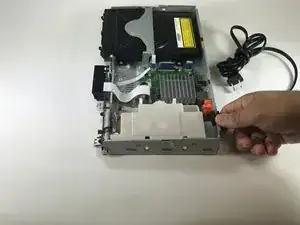

Осторожно потяните вверх за силовой кабель, чтобы освободить его от металлического корпуса устройства.

Снимите кабель, соединяющий разъём питания с материнской платой, потянув вверх.

Снять может быть трудно. Тяните за пластиковую часть, а не за проводку, чтобы не повредить провода.

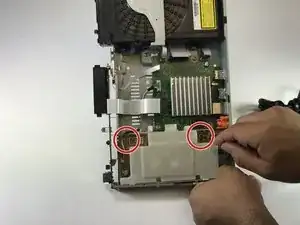

Снимите оба винта крестовой отвёрткой.

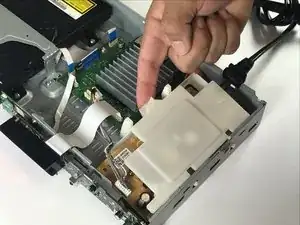

Поднимите модуль питания с боку. Смотрите изображение.

Потяните вверх и от себя, чтобы снять модуль питания.

Снимите белые ленточные кабели, соединяющие материнскую плату с дисплеем. Толстый белый ленточный кабель в середине требует нажатия фиксатора, чтобы он отсоединился.

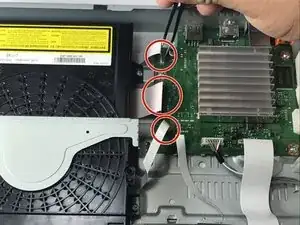

Снимите белые ленточные кабели, соединяющие материнскую плату с дисководом. Осторожно, не прикладывайте чрезмерную силу, чтобы не разорвать кабели.

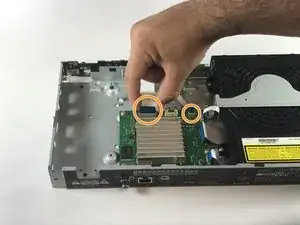

После снятия ленточных кабелей отвинтите три винта, крепящие материнскую плату к основанию проигрывателя.

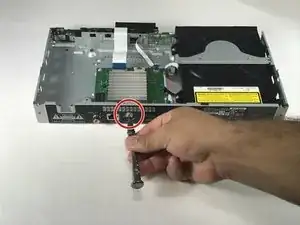

Наконец, снимите винт с задней части проигрывателя, удерживающий материнскую плату на месте.
