Замена кнопочной печатной платы (PCB) Sony UBP-UX80

Используйте отвертку Phillips #2, чтобы вывернуть два винта длиной 10,5 мм, фиксирующие боковые панели на задней части плеера.

Сдвиньте обе крышки назад примерно на 1/2 дюйма, затем оттяните их от корпуса.

Используйте отвертку Phillips #2, чтобы вывернуть два винта длиной 10,5 мм на боковой части корпуса, каждый из которых крепит язычок крышки.

Аналогично предыдущему шагу, ситуация идентична с обеих сторон устройства.

Используйте отвертку Phillips #2, чтобы вывернуть два винта длиной 10,5 мм (один рядом с логотипом Wi‑Fi и один рядом с логотипом Blu‑ray).

Нажмите на защёлки, расположенные на передних боках корпуса (соединённые с передней панелью).

Сдвиньте верхнюю крышку вперёд.

Снимите крышку с корпуса.

Найдите одиннадцать серебристых винтов длиной 10,5 мм и два чёрных винта длиной 6 мм по периметру серебристой крышки.

Удалите серебристые винты с помощью отвертки Phillips #2, а чёрные — с помощью Phillips #1.

Поднимите заднюю часть крышки и снимите её с шасси.

Возле панели находится ленточный кабель, зафиксированный четырьмя маленькими кусочками чёрной ленты.

Потяните ленточный кабель вертикально вверх, чтобы отсоединить его от материнской платы.

Аккуратно отведите кабель назад, одновременно снимая с него ленту.

После снятия всех кусочков ленты ленточный кабель должен выглядеть так.

По периметру передней панели есть винты. Используйте отвертку Phillips #2, чтобы вывернуть девять винтов.

Выверните три винта Phillips #2 длиной 10,5 мм сверху.

Выверните четыре винта Phillips #2 длиной 10,5 мм снизу.

Используйте отвертку Phillips #2, чтобы вывернуть по одному винту 10,5 мм с каждой стороны устройства.

Поднимите язычок на левой стороне устройства.

Двигайтесь вправо, поднимая следующие защёлки: одну снизу и одну сверху.

Продолжайте отщёлкивать защёлки сверху и снизу, не давая им защёлкнуться обратно.

После отсоединения всех защёлок потяните переднюю панель вперёд, чтобы полностью отсоединить её.

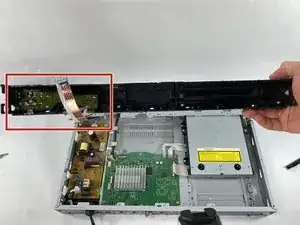

После снятия передней панели осмотрите её внутреннюю сторону и найдите зелёную печатную плату — это персональная контрольная плата (PCB).

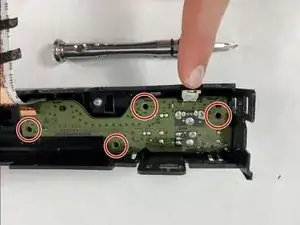

Снимите четыре винта длиной 10 мм, удерживающие плату, используя отвертку Phillips #2.

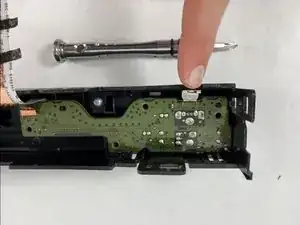

Поднимите нижнюю часть серебристого кронштейна и вытащите плату, чтобы извлечь её.
