Замена Bluetooth-карты Sony UBP-UX80

Используйте крестовую отвертку #2, чтобы удалить два винта длиной 10,5 мм, которые крепят боковые панели к задней части плеера.

Сдвиньте обе крышки назад примерно на 1,25 см, а затем аккуратно потяните их от корпуса.

Используйте крестовую отвертку #2, чтобы удалить два винта длиной 10,5 мм с боковой стороны корпуса, каждый из которых соединен с планкой на крышке.

П аналогии с предыдущим шагом, на обеих сторонах устройства находятся идентичные корпуса.

Используйте крестовую отвертку #2, чтобы удалить два винта длиной 10,5 мм (один рядом с логотипом Wi-Fi и один рядом с логотипом Blu-ray).

Нажмите на боковые крепления корпуса (соединенные с передней панелью).

Сдвиньте верхнюю крышку вперед.

Снимите корпус.

Найдите одиннадцать серебряных винтов длиной 10,5 мм и два черных винта длиной 6 мм по периметру серебряной накладки.

Удалите серебряные винты, используя крестовую отвертку #2, а черные винты с помощью отвертки #1.

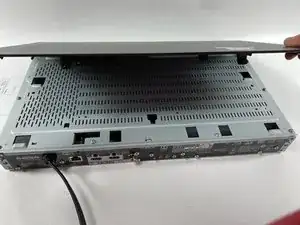

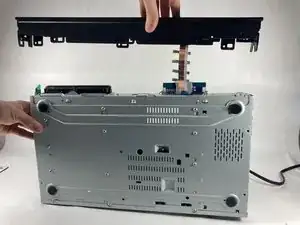

Поднимите заднюю часть накладки вверх и снимите с корпуса.

К панели крепится шлейф с 4 небольшими черными кусочками скотча, удерживающими его на месте.

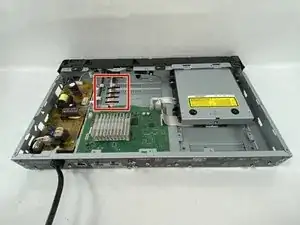

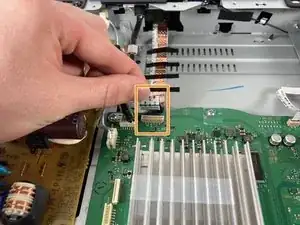

Поднимите шлейф прямо вверх, чтобы отсоединить его от материнской платы.

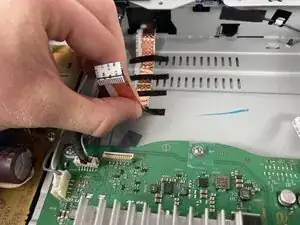

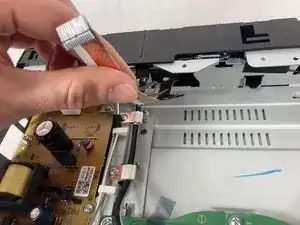

Аккуратно потяните провод от материнской платы, снимая при этом скотч.

После того как все куски скотча сняты, шлейф должен выглядеть так.

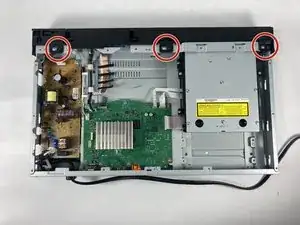

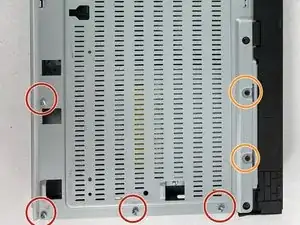

На каждой стороне передней панели есть винты, удерживающие её на месте. Используйте отвертку #2, чтобы удалить девять винтов.

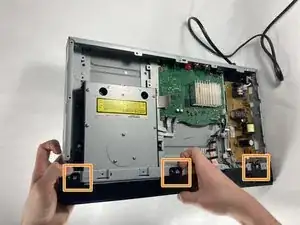

Открутите три винта длиной 10,5 мм с верхней стороны.

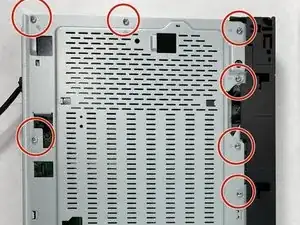

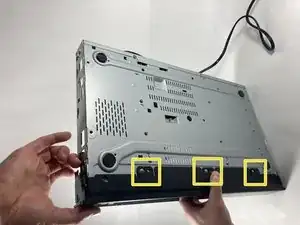

Открутите четыре винта длиной 10,5 мм с нижней стороны.

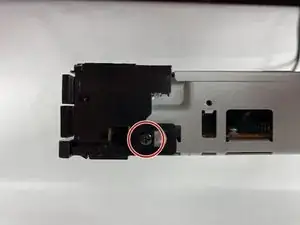

Используйте крестовую отвертку #2, чтобы удалить винты длиной 10,5 мм, по одному с каждой стороны устройства.

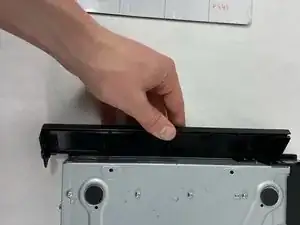

Поднимите язычок на левом боку устройства.

Переместитесь вправо, поднимая следующие язычки: один внизу и один сверху.

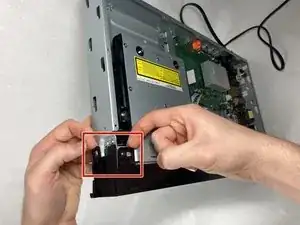

Продолжайте поднимать язычки сверху и снизу, держа их от защелкивания на место.

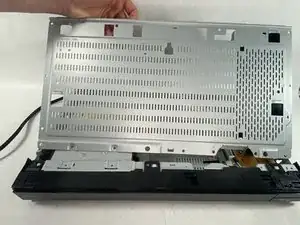

После того как все язычки будут отключены, потяните переднюю панель вперед, чтобы полностью отсоединить её.

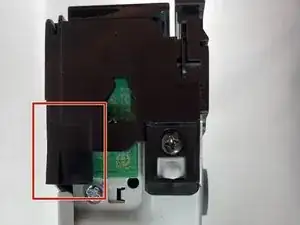

После снятия передней панели Bluetooth-карта находится с левой стороны устройства.

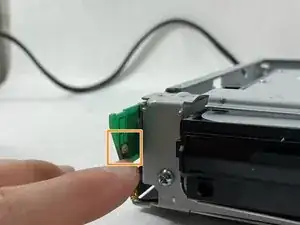

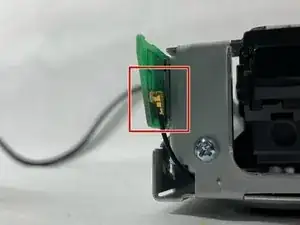

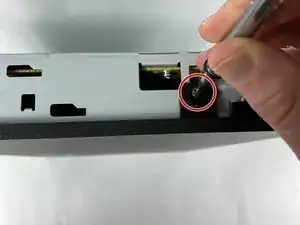

Аккуратно отсоедините маленькое латунное соединение, стараясь не повредить разъем или провод, так как они очень маленькие.

После аккуратного удаления провода, это должен быть конечный результат.

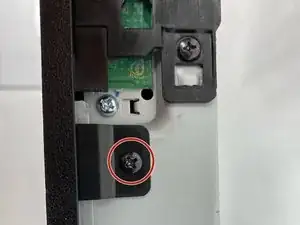

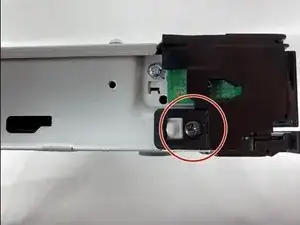

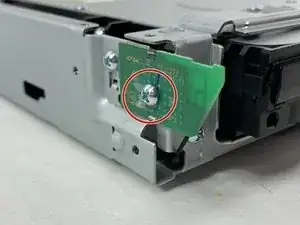

Удалите один винт длиной 10,5 мм, крепящий карту к шасси, используя отвертку #2.

Оттяните карту от шасси, чтобы удалить её.
