Sony UBP-UX80 Замена материнской платы

Используйте крестовую отвертку Phillips #2, чтобы выкрутить два винта 10,5 мм, которые крепят две боковые панели к задней части проигрывателя.

Сдвиньте обе крышки назад примерно на 1/2 дюйма, затем оттяните их от корпуса.

Используйте крестовую отвертку Phillips #2, чтобы выкрутить два винта 10,5 мм на боковой части корпуса, каждый из которых соединён с защёлкой на крышке.

Аналогично предыдущему шагу, это одинаковые корпуса с обеих сторон устройства.

Используйте крестовую отвертку Phillips #2, чтобы выкрутить два винта 10,5 мм (один рядом с логотипом Wi‑Fi и один рядом с логотипом Blu‑ray).

Нажмите на защёлки, расположенные на передних боковых частях корпуса (соединённые с передней панелью).

Сдвиньте верхнюю крышку вперёд.

Снимите корпус.

Найдите одиннадцать серебристых винтов 10,5 мм и два чёрных винта 6 мм по периметру серебристой крышки.

Удалите серебристые винты с помощью крестовой отвертки Phillips #2, а чёрные — с помощью Phillips #1.

Поднимите заднюю часть крышки и снимите её с шасси.

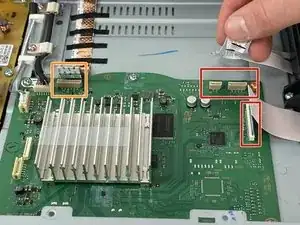

Отсоедините четыре ленточных разъёма, идущих к материнской плате:

Снимите три ленточных кабеля с дисковода, потянув строго вверх.

Снимите один ленточный кабель с передней панели, потянув строго вверх.

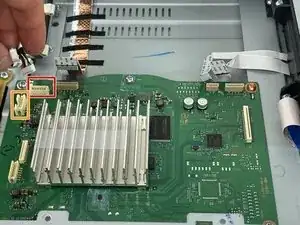

Отсоедините два силовых разъёма от платы питания.

Отсоедините силовой разъём от передней панели.

Не тяните за провода

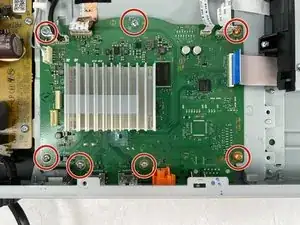

Используйте крестовую отвертку Phillips #2, чтобы выкрутить семь винтов 10,5 мм, которые крепят материнскую плату к корпусу.

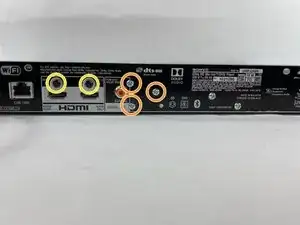

Снимите три серебристых винта 10,5 мм с задней части корпуса.

Снимите два чёрных винта 7 мм с задней части корпуса.

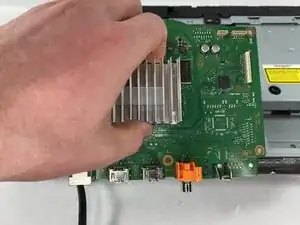

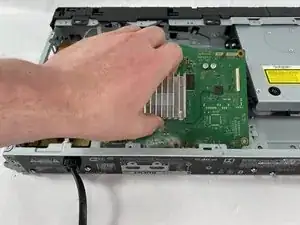

Поднимите переднюю часть материнской платы за радиатор, сдвиньте вперёд и выньте из корпуса.
