Замена объектива проектора Epson PowerLite 822 Plus
Это руководство по замене объектива проектора для Epson PowerLite 822 Plus. Номер модели EMP-822H. Когда объектив проектора работает неправильно, качество изображения ухудшается — оно становится нечетким или расплывчатым. В этом руководстве показано, как снять и заменить текущий объектив проектора в вашем устройстве.
Шаг 1
Переверните проектор.
Снимите все 8 винтов на нижней части проектора.
Шаг 2
Теперь переверните проектор обратно и подденьте верхнюю крышку, чтобы получить доступ к внутренностям проектора.
Шаг 3
Используйте лопатку, чтобы отсоединить его от материнской платы.
Шаг 4
Аккуратно, двигая пальцем вперед‑назад, отсоедините JST‑кабель, который соединяет верхнюю часть с материнской платой.
Теперь полностью снимите верхнюю крышку проектора.
Шаг 5
Снимите 3 винта, которыми закреплена материнская плата.
Шаг 6
Аккуратно двигайте 11 JST‑разъемов вперед‑назад, пока они не выйдут из разъемов.
Шаг 7
С помощью лопатки поднимите красные пластиковые язычки с их разъемов.
Шаг 8
Поднимите материнскую плату и отсоедините находящийся под ней JST‑разъем.
Шаг 9
Теперь материнская плата полностью удалена из проектора, и вы готовы к её замене.
Шаг 10

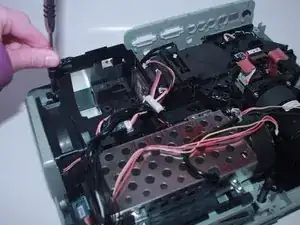

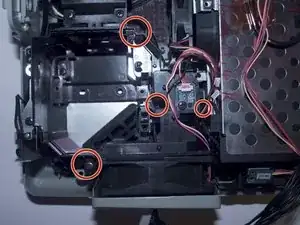

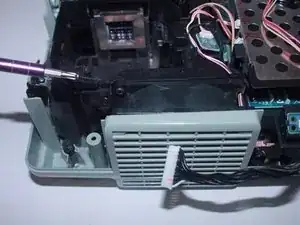

Используйте крестовую отвертку Phillips №2, чтобы выкрутить четыре 6‑мм винта, удерживающие кронштейн вентилятора.
Шаг 11

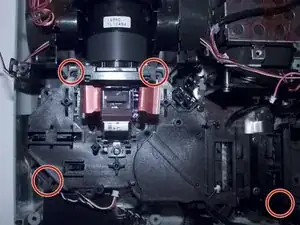

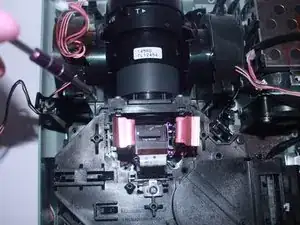

Используйте крестовую отвертку Phillips №2, чтобы снять четыре 6‑мм винта, крепящие проектор.
Шаг 12

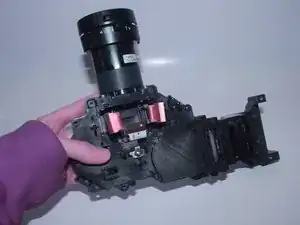

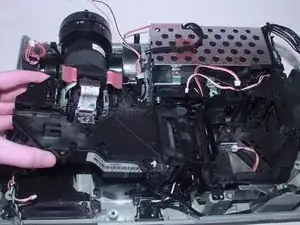

Вытяните ослабленный модуль проектора — он готов к замене.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
