Замена источника питания Epson Powerlite
Это руководство по замене источника питания для Epson PowerLite 822 Plus. Номер модели EMP-822H. Когда источник питания не работает должным образом, проектор не отображает статус или реакцию при включении. В этом руководстве показано, как удалить и заменить текущий источник питания в вашем проекторе.
Шаг 1

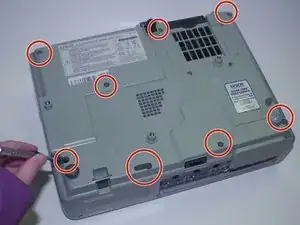

Переверните проектор.
Удалите все 8 винтов на дне проектора.
Шаг 2

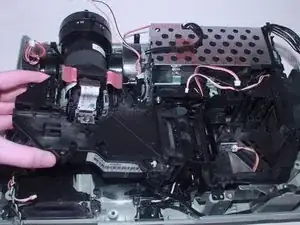

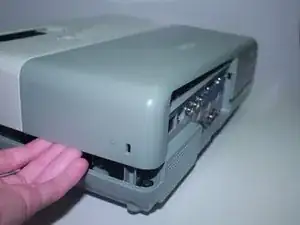

Теперь переверните проектор обратно и приподнимите верхнюю часть, чтобы открыть внутреннюю часть проектора.
Шаг 3

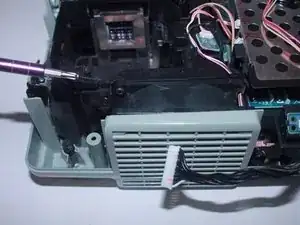

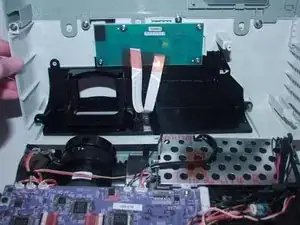

Используйте лопатку, чтобы отключить его от материнской платы.
Шаг 4

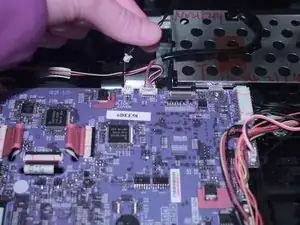

Аккуратно двигайте пальцем взад и вперед по кабелю JST, который соединяет верхнюю часть с материнской платой.

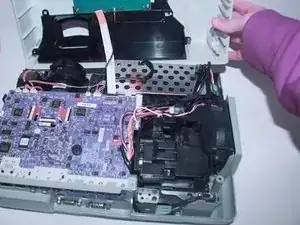

Теперь полностью снимите верхнюю часть проектора.
Шаг 5

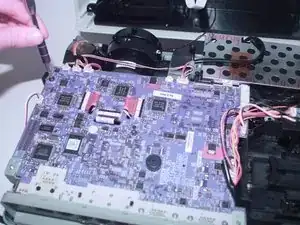

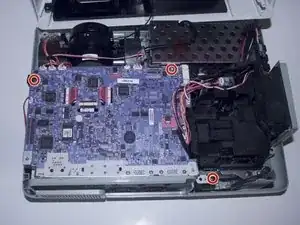

Удалите 3 винта, которые закрепляют материнскую плату на месте.
Шаг 6

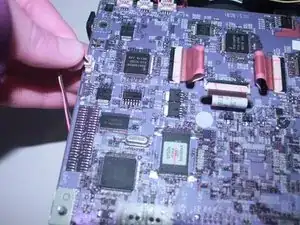

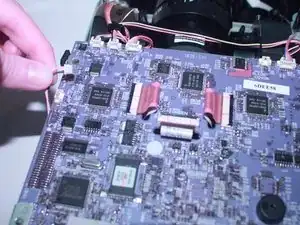

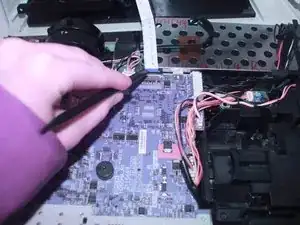

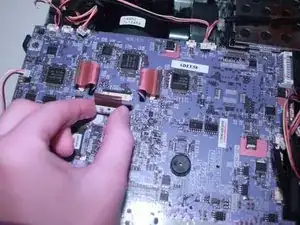

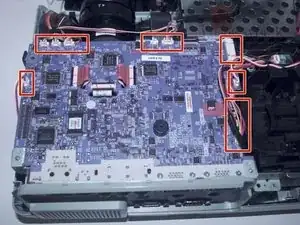

Аккуратно двигайте взад и вперед 11 разъемов JST, пока они не выйдут.
Шаг 7

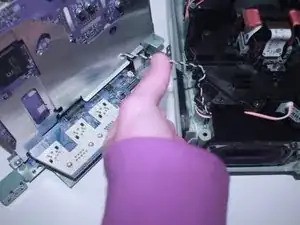

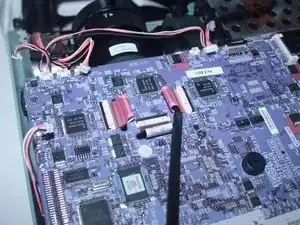

С помощью лопатки поднимите красные пластиковые язычки от их разъемов.
Шаг 8

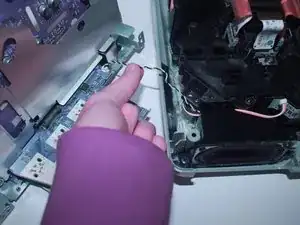

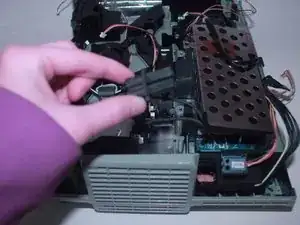

Поднимите материнскую плату и отключите разъем JST внизу.
Шаг 9

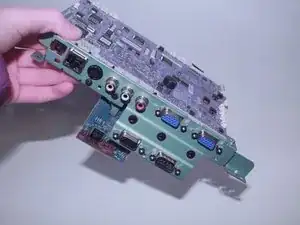

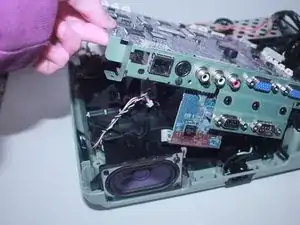

Теперь материнская плата полностью удалена из проектора, и вы готовы к её замене.
Шаг 10

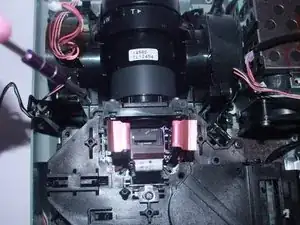

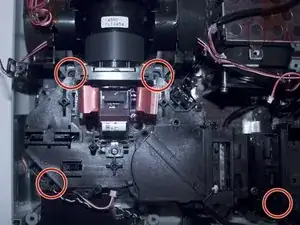

Открутите четыре винта длиной 6 мм, которые крепят крепление вентилятора.
Шаг 11

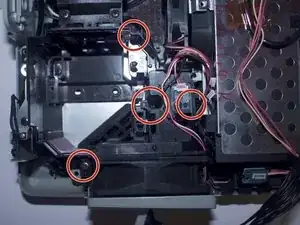

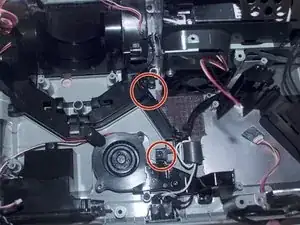

Открутите четыре винта длиной 6 мм, которые крепят проектор.
Шаг 12
Вытяните свободный проектор.
Шаг 13

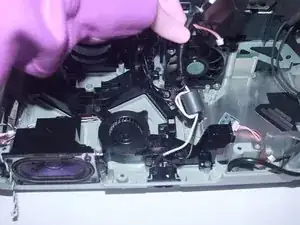

Удалите разъем питания, прикрепленный к креплению, которое удерживало вентилятор на месте, покачивая его взад и вперед и аккуратно тяните вверх, когда он ослабнет.
Шаг 14
Удалите остальную часть крепления, которое помогало удерживать вытяжной вентилятор на месте.
Шаг 15

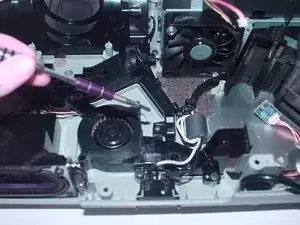

Используйте отвертку Philips #2, чтобы удалить два винта длиной 6 мм, которые крепят проводник.
Шаг 16
Аккуратно поднимите проводник, чтобы снять провода.

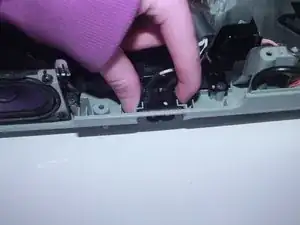

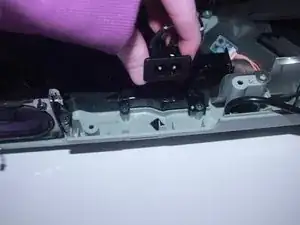

Используйте пальцы, чтобы крепко нажать сбоку на разъем питания и поднимите его вверх.
Теперь вы сможете удалить и заменить источник питания.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
