Замена динамика Sony FDL-220R Watchman
В этом руководстве будет описано, как заменить моно-динамик Sony FDL-220R Watchman. Шаги включают полную разборку устройства Sony FDL-220R Watchman, а инструменты: отвертка Phillips #00, паяльная станция и пинцет.
Требуется знание основ пайки для пайки контактных выводов через отверстия.
Шаг 1

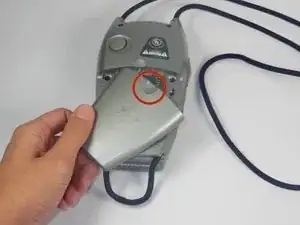

Нажмите на текстурированную поверхность и потяните вниз к низу устройства.

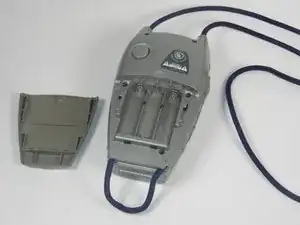

Осторожно снимите крышку батарейного отсека.
Извлеките три батарейки AA.
Шаг 2

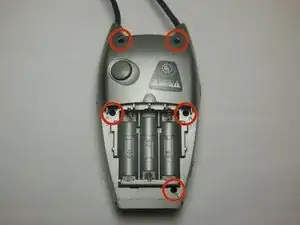

Найдите пять винтов 5x11 мм, окружающих батарейный отсек.
Удалите винты с помощью отвертки Phillips #00.
Шаг 3

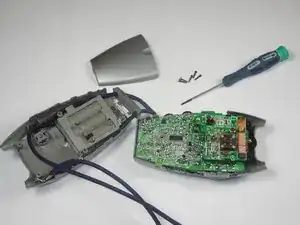

Удерживайте всю заднюю половину корпуса Watchman.
Отщелкните корпус от нижней части устройства.
Осторожно снимите весь задний корпус.
Кнопки могут выпасть при открытии корпуса. Для восстановления кнопок смотрите руководство по замене кнопок.
Шаг 4

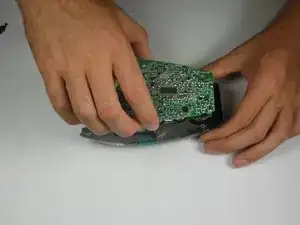

Осторожно удерживайте всю печатную плату.

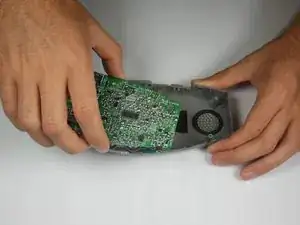

Отделите печатную плату от пластикового корпуса устройства.
Шаг 5

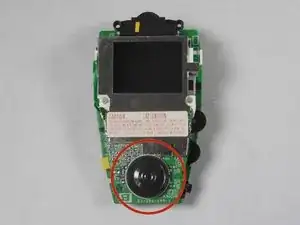

Найдите моно-динамик на устройстве.
Найдите два контактных вывода через отверстия справа от динамика.

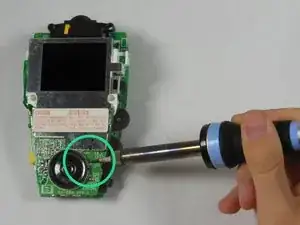

Прикоснитесь паяльником к двум контактным выводам через отверстия.
Пока припой горячий, потяните вниз за провод с помощью пинцета.
Может быть полезно удалить избыточный припой с помощью жгута для пайки или отсосов.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
